АНКАТ-64М3 газоанализаторы портативные многокомпонентые

АНКАТ-64М3 газоанализаторы портативные многокомпонентые

Газоанализаторы АНКАТ-64М3 являются многокомпонентными переносными устройствами, которые обеспечивают контроль воздуха рабочей зоны. Измеряют уровень кислорода, концентрацию вредных и горючих веществ и сигнализируют при достижении пороговых значений.

Портативные газоанализаторы АНКАТ-64М3 выпускаются в различных исполнениях, отличающихся набором датчиков, маркировкой взрывозащиты, временем непрерывной работы.

Функциональные возможности АНКАТ-64М3:

Результаты измерений по каждому каналу выводятся на экран.
По команде оператора, вводимой с клавиатуры прибора, на табло отображаются установленные значения ПОРОГ1 и ПОРОГ2.
В режиме «Прогрев» выдается постоянная световая сигнализация желтого цвета.
В режиме измерений - периодически повторяющийся световой сигнал зеленого цвета.
При достижении значений ПОРОГ1 выдается прерывистый сигнал красного цвета, звуковой и вибросигналы. Если достигнуто значение ПОРОГ2 увеличивается частота следования сигналов.
При превышении содержания определяемого компонента выводится режим ПЕРЕГРУЗКА - непрерывной световой сигнал красного цвета, звуковая и вибросигнализация.
Также выводится предупреждение об уровне заряда встроенного аккумуляторного блока, об окончании срока службы датчиков, которые подлежат замене, диагностические сообщения при неисправности газоанализатора.

Диапазоны измерений

Обозначение КИ/наименование (химическая формула) поверочного компонента	Диапазон измерений
ТХ(М-50)/Метан (СН4)	(0 – 50) % НКПР
ТХ(М-100)/Метан (СН4)	(0 – 100) % НКПР
ТХ(П-50)/Пропан (С3Н8)	(0 – 50) % НКПР
ТХ(П-100)/Пропан (С3Н8)	(0 – 100) % НКПР
ТХ(Г)/Гексан (С6Н14)	(0 – 50) % НКПР
ТХ(В)/Водород (Н2)	(0 – 2,00) % объемной доли
ЭХ(О2-30)	(0 – 30) % объемной доли
ЭХ(СО-500/H2S-100)	СО: (0 – 500) мг/м³ H2S: (0 – 100) мг/м³
ЭХ(СО-200/H2S-40)	СО: (0 – 200) мг/м³ H2S: (0 – 40) мг/м³
ЭХ(СО-200/H2S-20)	СО: (0 – 200) мг/м³ H2S: (0 – 20) мг/м³
ЭХ(СО-200)	(0 – 200) мг/м³
ЭХ(H2S-20)	(0 – 20) мг/м³
ЭХ(H2S-40)	(0 – 40) мг/м³
ЭХ(H2S-100)	(0 – 100) мг/м³
ЭХ(SO2-20)	(0 – 20) мг/м³
ЭХ(NO2-10)	(0 – 10) мг/м³
ЭХ(Cl2-25)	(0 – 25) мг/м³
ЭХ(HCl-30)	(0 – 30) мг/м³
ЭХ(NH3-150)	(0 – 150) мг/м³
ЭХ(СН3ОН-100)	(0 – 100) мг/м³
ЭХ(СН2О-10)	(0 – 10) мг/м³
ЭХ(HCN-50)	(0 – 50) мг/м³
ИК0(СxHy)/Пропан (С3Н8)	(0 – 100) % НКПР
ИК1(СxHy)/Пропан (С3Н8)	(0 – 100) % НКПР
ИК0(М-100)/Метан (СН4)	(0 – 100) % НКПР
ИК1(М-100)/Метан (СН4)	(0 – 100) % НКПР
ИК0(М-4,4)/Метан (СН4)	(0 – 4,4) % объемной доли
ИК1(М-4,4)/Метан (СН4)	(0 – 4,4) % объемной доли
ИК0(П-100)/ Пропан (С3Н8)	(0 – 100) % НКПР
ИК1(П-100)/ Пропан (С3Н8)	(0 – 100) % НКПР
ИК0(П-1,7)/ Пропан (С3Н8)	(0 – 1,7) % объемной доли
ИК1(П-1,7)/ Пропан (С3Н8)	(0 – 1,7) % объемной доли
ИК1(ДУ-2)	(0 – 2) % объемной доли
ИК0(ДУ-5)	(0 – 5) % объемной доли
ИК1(ДУ-5)	(0 – 5) % объемной доли
ИК1(ДУ-10)	(0 – 10) % объемной доли
ФИ(Ацетон)	(0 – 2500) мг/м³
ФИ(Бензол-50)	(0 – 50) мг/м³
ФИ(Бензол-3500)	(0 – 3500) мг/м³
ФИ(Бутадиен)	(0 – 500) мг/м³
ФИ(Бутилацетат)	(0 – 1000) мг/м³
ФИ(Гексан)	(0 – 3500) мг/м³
ФИ(Н-гептан)	(0 – 3500) мг/м³
ФИ(И-бутилен)	(0 – 3500) мг/м³
ФИ(И-пентан)	(0 – 3500) мг/м³
ФИ(ИзоПБ)	(0 – 500) мг/м³
ФИ(МТБЭ)	(0 – 3500) мг/м³
ФИ(О-ксилол)	(0 – 3500) мг/м³
ФИ(Н-пентан)	(0 – 3500) мг/м³
ФИ(Пропанол)	(0 – 100) мг/м³
ФИ(Пропилен)	(0 – 3500) мг/м³
ФИ(Сольвент)	(0 – 3500) мг/м³
ФИ(Стирол)	(0 – 100) мг/м³
ФИ(Толуол-500)	(0 – 500) мг/м³
ФИ(Толуол-2500)	(0 – 2500) мг/м³
ФИ(ТриХЭ)	(0 – 3500) мг/м³
ФИ(У-спирит)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Фенол)	(0 – 50) мг/м³
ФИ(Ц-гексан)	(0 – 800) мг/м³
ФИ(Этанол)	(0 – 2500) мг/м³
ФИ(Нефть)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Бензин)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Керосин)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(ДТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(АТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(РТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(БА)/Гексан (С6Н14)	(0 – 3500) мг/м³

АНКАТ-64М3 индивидуальный газоанализатор

Область применения: Безопасность работ/Контроль кислорода, Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C2H4 Этен (Этилен), Газ природный, C4H10 Изобутан, C7H16 Гептан, CO Углерода оксид (Угарный газ), C2H6 Этан, Дизельное топливо, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C7H8 Метилбензол (Толуол), H2S Дигидросульфид (Сероводород), C2H6O (C2H5OH) Этанол (Этиловый спирт), Керосин, C4H8O2 Этилацетат, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), H2 Водород, C2HCL3 Трихлорэтилен (Трихлорэтен), Сумма горючих газов, C4H10O Этоксиэтан (Диэтиловый эфир), C8H18 Октан, HCL Гидрохлорид (Хлороводород, соляная кислота), C3H6 Пропен (Пропилен), Уайт-спирит, C5H10 Амилен (Циклопентан), C8H8 Этенилбензол (Стирол), HCN Гидроцианид (Водород цианистый, синильная кислота), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C4H8 Изобутилен, C5H12 Пентан, C9H12 (1-Метилэтил) бензол (Изопропилбензол, Кумол), NH3 Аммиак, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C5H12 Изопентан (2-метилбутан), C6H12 Циклогексан, CH2O Формальдегид, NO2 Азота диоксид, C3H8 Пропан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H12O2 Бутилацетат, CH3OH Метанол (Метиловый спирт), O2 Кислород, C3H8O Пропан-1-ол (Пропиловый спирт), C9H20 Нонан, C6H14 Гексан, CH4 Метан, C10H22 Декан, SO2 Серы диоксид (Ангидрид сернистый), C3H8O Пропан-2-ол (Изопропиловый спирт), C6H6 Бензол, Cl2 Хлор, C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), Бензин, C4H10 Бутан, C6H6O Гидроксибензол (Фенол)

Количество контролируемых компонентов (одним прибором): 5

Маркировка взрывозащиты: 1ExdibIICT4, 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Технические характеристики

Описание

Функциональные возможности АНКАТ-64М3:

Результаты измерений по каждому каналу выводятся на экран.
По команде оператора, вводимой с клавиатуры прибора, на табло отображаются установленные значения ПОРОГ1 и ПОРОГ2.
В режиме «Прогрев» выдается постоянная световая сигнализация желтого цвета.
В режиме измерений - периодически повторяющийся световой сигнал зеленого цвета.
При достижении значений ПОРОГ1 выдается прерывистый сигнал красного цвета, звуковой и вибросигналы. Если достигнуто значение ПОРОГ2 увеличивается частота следования сигналов.
При превышении содержания определяемого компонента выводится режим ПЕРЕГРУЗКА - непрерывной световой сигнал красного цвета, звуковая и вибросигнализация.
Также выводится предупреждение об уровне заряда встроенного аккумуляторного блока, об окончании срока службы датчиков, которые подлежат замене, диагностические сообщения при неисправности газоанализатора.

Диапазоны измерений

Обозначение КИ/наименование (химическая формула) поверочного компонента	Диапазон измерений
ТХ(М-50)/Метан (СН4)	(0 – 50) % НКПР
ТХ(М-100)/Метан (СН4)	(0 – 100) % НКПР
ТХ(П-50)/Пропан (С3Н8)	(0 – 50) % НКПР
ТХ(П-100)/Пропан (С3Н8)	(0 – 100) % НКПР
ТХ(Г)/Гексан (С6Н14)	(0 – 50) % НКПР
ТХ(В)/Водород (Н2)	(0 – 2,00) % объемной доли
ЭХ(О2-30)	(0 – 30) % объемной доли
ЭХ(СО-500/H2S-100)	СО: (0 – 500) мг/м³ H2S: (0 – 100) мг/м³
ЭХ(СО-200/H2S-40)	СО: (0 – 200) мг/м³ H2S: (0 – 40) мг/м³
ЭХ(СО-200/H2S-20)	СО: (0 – 200) мг/м³ H2S: (0 – 20) мг/м³
ЭХ(СО-200)	(0 – 200) мг/м³
ЭХ(H2S-20)	(0 – 20) мг/м³
ЭХ(H2S-40)	(0 – 40) мг/м³
ЭХ(H2S-100)	(0 – 100) мг/м³
ЭХ(SO2-20)	(0 – 20) мг/м³
ЭХ(NO2-10)	(0 – 10) мг/м³
ЭХ(Cl2-25)	(0 – 25) мг/м³
ЭХ(HCl-30)	(0 – 30) мг/м³
ЭХ(NH3-150)	(0 – 150) мг/м³
ЭХ(СН3ОН-100)	(0 – 100) мг/м³
ЭХ(СН2О-10)	(0 – 10) мг/м³
ЭХ(HCN-50)	(0 – 50) мг/м³
ИК0(СxHy)/Пропан (С3Н8)	(0 – 100) % НКПР
ИК1(СxHy)/Пропан (С3Н8)	(0 – 100) % НКПР
ИК0(М-100)/Метан (СН4)	(0 – 100) % НКПР
ИК1(М-100)/Метан (СН4)	(0 – 100) % НКПР
ИК0(М-4,4)/Метан (СН4)	(0 – 4,4) % объемной доли
ИК1(М-4,4)/Метан (СН4)	(0 – 4,4) % объемной доли
ИК0(П-100)/ Пропан (С3Н8)	(0 – 100) % НКПР
ИК1(П-100)/ Пропан (С3Н8)	(0 – 100) % НКПР
ИК0(П-1,7)/ Пропан (С3Н8)	(0 – 1,7) % объемной доли
ИК1(П-1,7)/ Пропан (С3Н8)	(0 – 1,7) % объемной доли
ИК1(ДУ-2)	(0 – 2) % объемной доли
ИК0(ДУ-5)	(0 – 5) % объемной доли
ИК1(ДУ-5)	(0 – 5) % объемной доли
ИК1(ДУ-10)	(0 – 10) % объемной доли
ФИ(Ацетон)	(0 – 2500) мг/м³
ФИ(Бензол-50)	(0 – 50) мг/м³
ФИ(Бензол-3500)	(0 – 3500) мг/м³
ФИ(Бутадиен)	(0 – 500) мг/м³
ФИ(Бутилацетат)	(0 – 1000) мг/м³
ФИ(Гексан)	(0 – 3500) мг/м³
ФИ(Н-гептан)	(0 – 3500) мг/м³
ФИ(И-бутилен)	(0 – 3500) мг/м³
ФИ(И-пентан)	(0 – 3500) мг/м³
ФИ(ИзоПБ)	(0 – 500) мг/м³
ФИ(МТБЭ)	(0 – 3500) мг/м³
ФИ(О-ксилол)	(0 – 3500) мг/м³
ФИ(Н-пентан)	(0 – 3500) мг/м³
ФИ(Пропанол)	(0 – 100) мг/м³
ФИ(Пропилен)	(0 – 3500) мг/м³
ФИ(Сольвент)	(0 – 3500) мг/м³
ФИ(Стирол)	(0 – 100) мг/м³
ФИ(Толуол-500)	(0 – 500) мг/м³
ФИ(Толуол-2500)	(0 – 2500) мг/м³
ФИ(ТриХЭ)	(0 – 3500) мг/м³
ФИ(У-спирит)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Фенол)	(0 – 50) мг/м³
ФИ(Ц-гексан)	(0 – 800) мг/м³
ФИ(Этанол)	(0 – 2500) мг/м³
ФИ(Нефть)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Бензин)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(Керосин)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(ДТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(АТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(РТ)/Гексан (С6Н14)	(0 – 3500) мг/м³
ФИ(БА)/Гексан (С6Н14)	(0 – 3500) мг/м³

Пороги сигнализации

Измерительный канал	Значения порогов сигнализации, устанавливаемые при выпуске из производства		Диапазон измерения	Единицы физической величины
Измерительный канал	ПОРОГ 1	ПОРОГ2	Диапазон измерения	Единицы физической величины
ТХ	7	12	от 0 до 50	%, НКПР
О₂	23	19	от 0 до 25	объемная доля, %
О₂	(на повышение)	(на понижение)	от 0 до 30	объемная доля, %
СО	20	40	от 0 до 50	мг/м³
СО	20	50	от 0 до 200
SO₂	10	20	от 0 до 20
H₂S	3	10	от 0 до 20
	10	25	от 0 до 40
	10	25	от 0 до 100
NO₂	2	10	от 0 до 10
Cl₂	1	5	от 0 до 25
HCl	5	25	от 0 до 30
NH₃	20	100	от 0 до 150

Предусмотрена возможность ручного ввода пороговых значений.

Принцип работы

Термокаталитический, электрохимический

Способ отбора пробы

Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода

Выходные сигналы

USB, Радиоканал

Диапазон рабочих температур

-40...+50°С

Исполнение по степени защиты

IP68

Питание

= 4,2 В

Габариты

115х60х36 мм

Вес

0,25 кг

Варианты исполнения

Измерительный канал	Измеряемые компоненты
Термохимический датчик (ТХД)	Довзрывоопасные концентрации горючих газов и паров, их смесей (Ех). Полный перечень контролируемых компонентов см. в «Скачать документацию»
Электрохимический датчик (ЭХД)	Объемная доля кислорода (О₂), массовая концентрация оксида углерода (СО), сероводорода (H₂S), диоксида азота (NО₂), диоксида серы (SO₂), хлора (Cl₂), хлороводорода (HСl) и аммиака (NH₃)
Инфракрасный датчик (ИКД)	Довзрывоопасные концентрации суммы предельных углеводородов (СН), объемной доли диоксида углерода (CO2), пропана (C3H8) и метана (CH4)
Фотоионизационный датчик (ФИД)	Массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива

Наименование	Возможность установки датчиков
АНКАТ-64М3-01**	ТХД*, О₂, СО, Н₂S
АНКАТ-64М3-02	ТХД*, О₂, ЭХД, ЭХД
АНКАТ-64М3-03	ТХД*, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-04	О₂, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-05	ЭХД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-20	ИКД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-22	ИКД, ИКД, ЭХД, ЭХД
АНКАТ-64М3.2-26	ИКД, ФИД, ЭХД, ЭХД
АНКАТ-64М3.2-28	ИКД, ФИД, CO / H₂S***, ЭХД
АНКАТ-64М3.2-30	ФИД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-31	ФИД, ТХД*, ЭХД, ЭХД
АНКАТ-64М3.2-32	ФИД, ТХД, CO / H2S**, ЭХД
АНКАТ-64М3.2-33	ТХД, ЭХД, CO / H2S**, ЭХД
АНКАТ-64М3.2-34	ЭХД, ЭХД, CO / H2S***, ЭХД

* – поверочный компонент по измерительному каналу ТХ – метан (СН₄). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С₃Н₈), гексан (С₆Н₁₄) или водород (Н₂) должна оговариваться при заказе (поверочный компонент водород Н₂ применим только к модификациям газоанализатора АНКАТ-64М3.2);

** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О₂ изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м³, по измерительному каналу H₂S – только с диапазоном измерения от 0 до 40 мг/м³;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H₂S) со следующими диапазонами измерений СО/H₂S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м³.

Газоанализаторы изготавливаются в трех конструктивных исполнениях:

> базовая модификация (пример обозначения АНКАТ–64М3–01);

> «У» – означает наличие аккумуляторной батареи увеличенной емкости (пример обозначения АНКАТ–64М3–01–У);

> «УР» – наличие радиоканала и датчика движения (пример обозначения АНКАТ–64М3–01–УР).

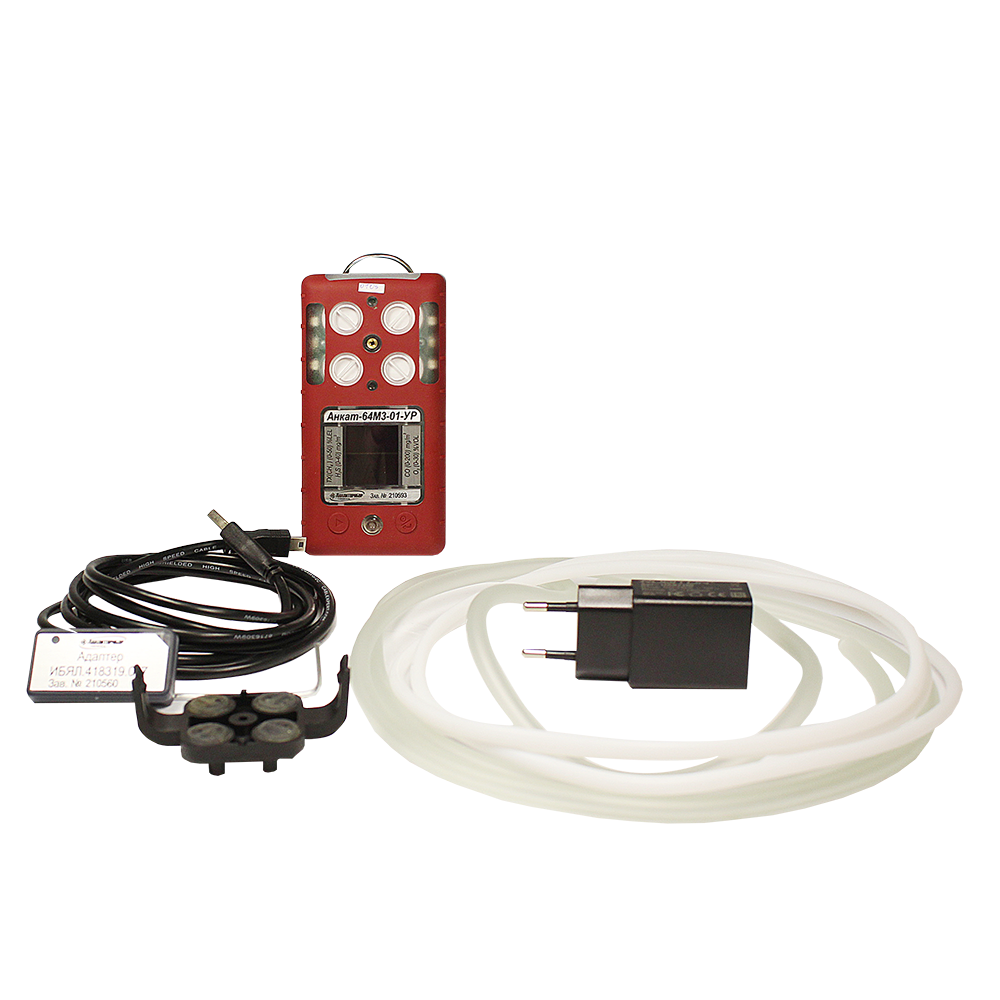

Стандартный комплект поставки

Газоанализатор АНКАТ-64М3
Комплект эксплуатационных документов
Адаптер ИБЯЛ.418319.057 – 1 шт.;
Кабель USB в упаковке ИБЯЛ.413955.013 – 1 шт.;
Ключ шестигранный изогнутый 2 мм - 1 шт.;
Маска для ПГС ИБЯЛ.305131.058 – 1 шт.;
Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 1,5 м;
Трубка Ф-4Д 4,0х0,6 ГОСТ 22056-76 – 1,5 м;
Устройство зарядное в упаковке ИБЯЛ.413955.037 – 1 шт.;
Винт ISO 7380-2 М3х4-А2 – 2 шт.

Дополнительная комплектация, опции

Маска для пробы ИБЯЛ.305131.059.
Мех резиновый ИБЯЛ.302646.001.
Стабилизатор расхода ИБЯЛ.418314.047.
Пробозаборник ИБЯЛ.418311.033 (обеспечивает отбор пробы из труднодоступных мест).
Пробозаборник ИБЯЛ.418311.050 (обеспечивает отбор пробы из колодцев, а также других мест, где возможно присутствие воды).

Скачать документацию

АНКАТ-64М3.2 газоанализаторы. Руководство по эксплуатации.

АНКАТ-64М3.2 газоанализаторы. Паспорт.

АНКАТ-64М3.2. Компоненты, контролируемые фотоионизационным датчиком. Приложение.
