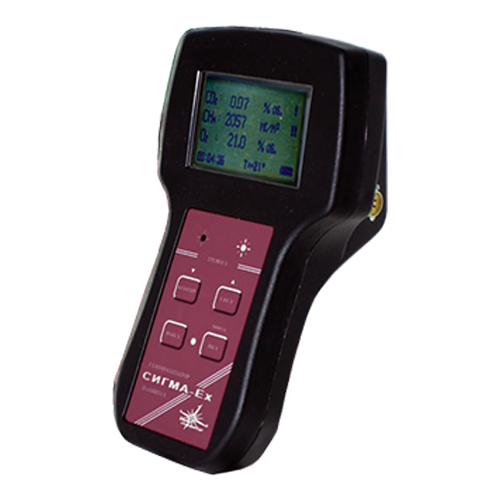

Сигма-Ex газоанализаторы портативные трехкомпонентные взрывозащищенные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 3

Маркировка взрывозащиты: 1ExibIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трехканальные взрывозащищенные газоанализаторы Сигма-Ex предназначены для обеспечения индивидуальной безопасности при проведении работ в местах возможного скопления взрывоопасных и токсичных газов.

Области применения портативных газоанализаторов Сигма-Ex:

Мониторинг воздуха жилой и рабочей зон в соответствии с санитарными нормами по загрязнению воздуха.
Аттестация рабочих мест.

Особенности газоанализаторов Сигма-Ex:

Портативные газоанализаторы Сигма-Ex имеют более 100 исполнений в зависимости от сочетания применяемых сенсоров.
Отбор измеряемой пробы осуществляется с помощью встроенного компрессора или ручного пробозаборного устройства типа УЗГП-3.
Газоанализаторы Сигма-Ex имеют три входа: два для оптических и один для электрохимических датчиков. При наличии трёх датчиков измерение и индикация измеренной концентрации по трём каналам выполняется параллельно.
Одновременное измерение в любом сочетании по 2 оптическим каналам концентрации: CH4 / C3H8 / СО2 / ΣCH и по 1 электрохимическому каналу концентрации одного из газов: O2 / H2 / H2S / CO / NO2 / SO2 / Cl2 / NH3.
Прибор обеспечивает световую и звуковую сигнализацию о превышении двух порогов для каждого измерительного канала.

Газоанализатор Сигма-Ex представляет собой портативный переносный прибор с питанием от блока аккумуляторных батарей. В газоанализаторе применены оптические и электрохимические датчики.

Работа оптических датчиков, предназначенных для измерения концентрации метана, пропана и диоксида углерода, основана на поглощении молекулами этих газов инфракрасного излучения определенных длин волн.

Электрохимические датчики газоанализатора позволяют измерять концентрацию кислорода, водорода, оксида углерода,
сероводорода, диоксида азота, диоксида серы, хлора и аммиака в анализируемой газовой смеси.

Электронный блок газоанализатора осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, обработку результатов измерений по заданному алгоритму, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой сигнализации.

Отбор измеряемой пробы осуществляется с помощью встроенного компрессора.

Технические характеристики

Диапазоны измерений

CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	0-5% об.
CH4 Метан	0-4,4% об.
C3H8 Пропан	0-1,7% об.
Сумма горючих газов	0-3000 мг/м³
O2 Кислород	0-30% об.
NH3 Аммиак	0-70 мг/м³
H2S Дигидросульфид (Сероводород)	0-45 мг/м³
CO Углерода оксид (Угарный газ)	0-120 мг/м³
NO2 Азота диоксид	0-20 мг/м³
SO2 Серы диоксид (Ангидрид сернистый)	0-50 мг/м³
Cl2 Хлор	0-15 мг/м³
H2 Водород	0-4% об.

Погрешность измерений

CO2 Углерода диоксид (Двуокись углерода, углекислый газ)	Пределы допускаемой основной погрешности (абсолютной) ±(0,02+0,08xСизм)% об.
CH4 Метан	Пределы допускаемой основной погрешности (абсолютной) ±(0,1+0,04xСизм)% об.
C3H8 Пропан	Пределы допускаемой основной погрешности (абсолютной) ±(0,05+0,04xСизм)% об.
Сумма горючих газов	Пределы допускаемой основной погрешности (относительная) ±25%
O2 Кислород	Пределы допускаемой основной погрешности (абсолютной) ±(0,2 + 0,04xСизм)% об.
NH3 Аммиак	Пределы допускаемой основной погрешности (относительная) ±25%
H2S Дигидросульфид (Сероводород)	Пределы допускаемой основной погрешности (относительная) ±25%
CO Углерода оксид (Угарный газ)	Пределы допускаемой основной погрешности (относительная) ±25%
NO2 Азота диоксид	Пределы допускаемой основной погрешности (относительная) ±25%
SO2 Серы диоксид (Ангидрид сернистый)	Пределы допускаемой основной погрешности (относительная) ±25%
Cl2 Хлор	Пределы допускаемой основной погрешности (относительная) ±25%
H2 Водород	Пределы допускаемой основной погрешности (абсолютной) ±(0,1+0,05xСизм)% об.

Принцип работы

Оптический абсорбционный; электрохимический

Способ отбора пробы

Принудительный/Встроенный побудитель расхода

Диапазон рабочих температур

-55...+60 °С (оптические датчики); -40...+50 °С (электрохимические датчики)

Исполнение по степени защиты

IP54

Питание

= 3,6 В

Габариты

195х106х80 мм

Вес

0,5 кг

Варианты исполнения

Имеются стационарные многоканальные газоанализаторы Сигма-03.

Стандартный комплект поставки

Портативный газоанализатор Сигма-Ех.
Руководство по эксплуатации.
Методика поверки МП-242-1635-2013 – одна на партию поставки.
Комплект принадлежностей.
Адаптер питания.

Скачать документацию

Сигма-Ex газоанализатор портативный трехкомпонентный. Руководство по эксплуатации.
