Сигнал-4 газоанализаторы взрывоопасных и токсичных газов переносные

Сигнал-4 газоанализаторы взрывоопасных и токсичных газов переносные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C1-C10 Углеводороды алифатические предельные (по гексану), C2F3Cl3 1,1,2-трифтор-1.2.2-трихлорэтан (Фреон 113), C2FCl2H3 1,1-дихлор-1-фторэтан (Фреон 141в), C2H2 Ацетилен, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C4H10 Бутан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, O3 Озон, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы взрывоопасных и токсичных газов Сигнал-4 предназначены для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров таких как аммиак, окислы азота, серы, сероводорода, а также определения концентрации кислорода в воздухе рабочей зоны.

Область применения газосигнализаторов Сигнал-4:

Оперативный контроль загазованности рабочей зоны промышленных предприятий.
Помещений насосных станций, нефтебаз, АЗС.
Объектов нефтедобывающих, газодобывающих и перерабатывающих предприятий.
Объектов газовых хозяйств.
Помещений котельных.
Всех других объектов, где необходим постоянный контроль за концентрацией накапливающихся взрывоопасных и пожароопасных газов и паров.

Переносные газоанализаторы Сигнал-4 могут применяться для измерений и подачи аварийной сигнализации при превышении заданного уровня концентрации взрывоопасных и токсичных паров в местах отбора проб, подвалах, колодцах и других помещениях технологических объектов класса B-I, B-Iа и наружных установок класса B-Iг, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIB по ГОСТ Р 51330.11-99 температурного класса Т4 по ГОСТ Р 51330.0-99.

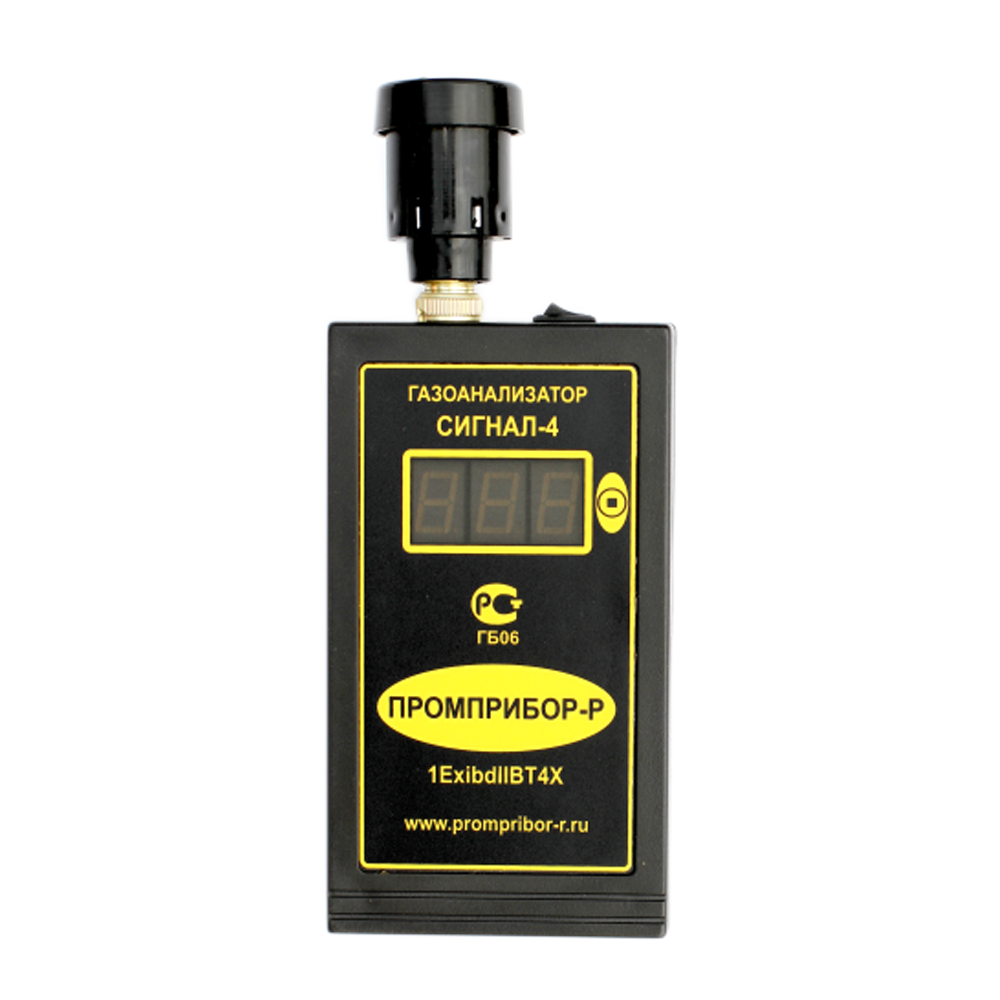

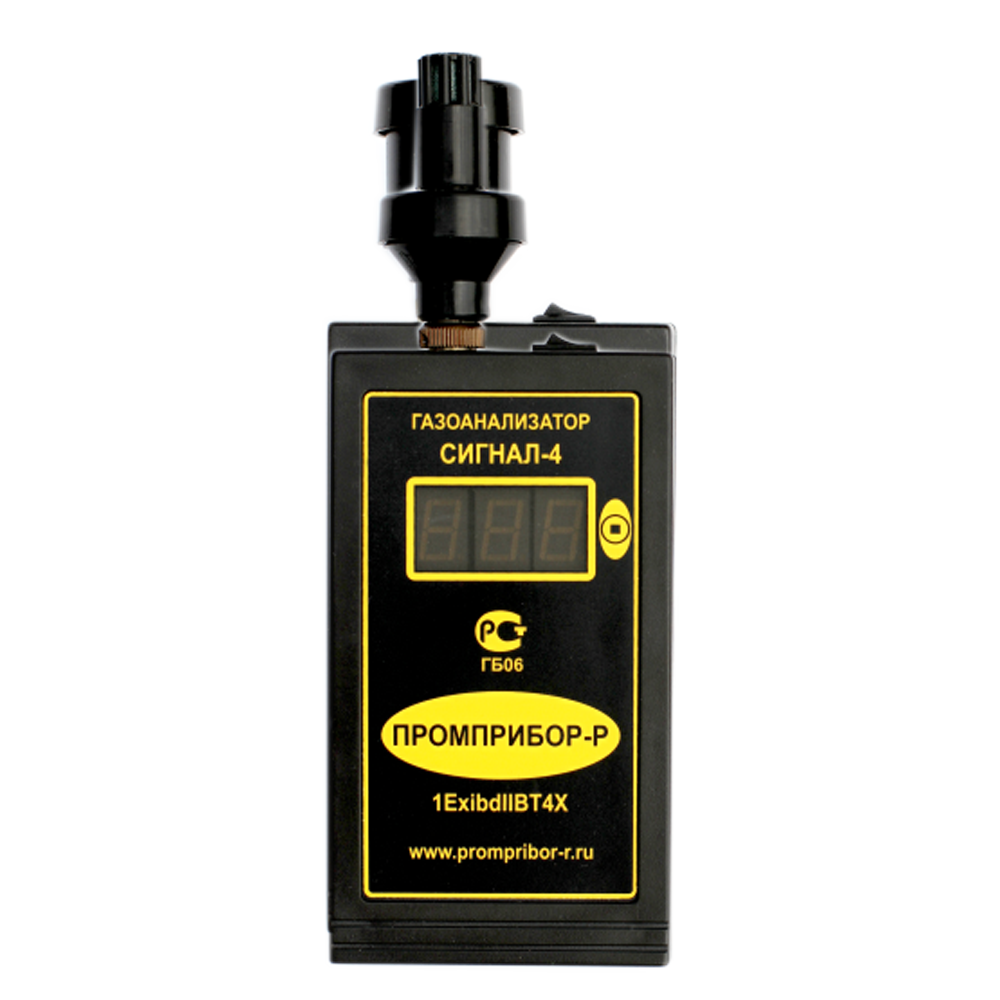

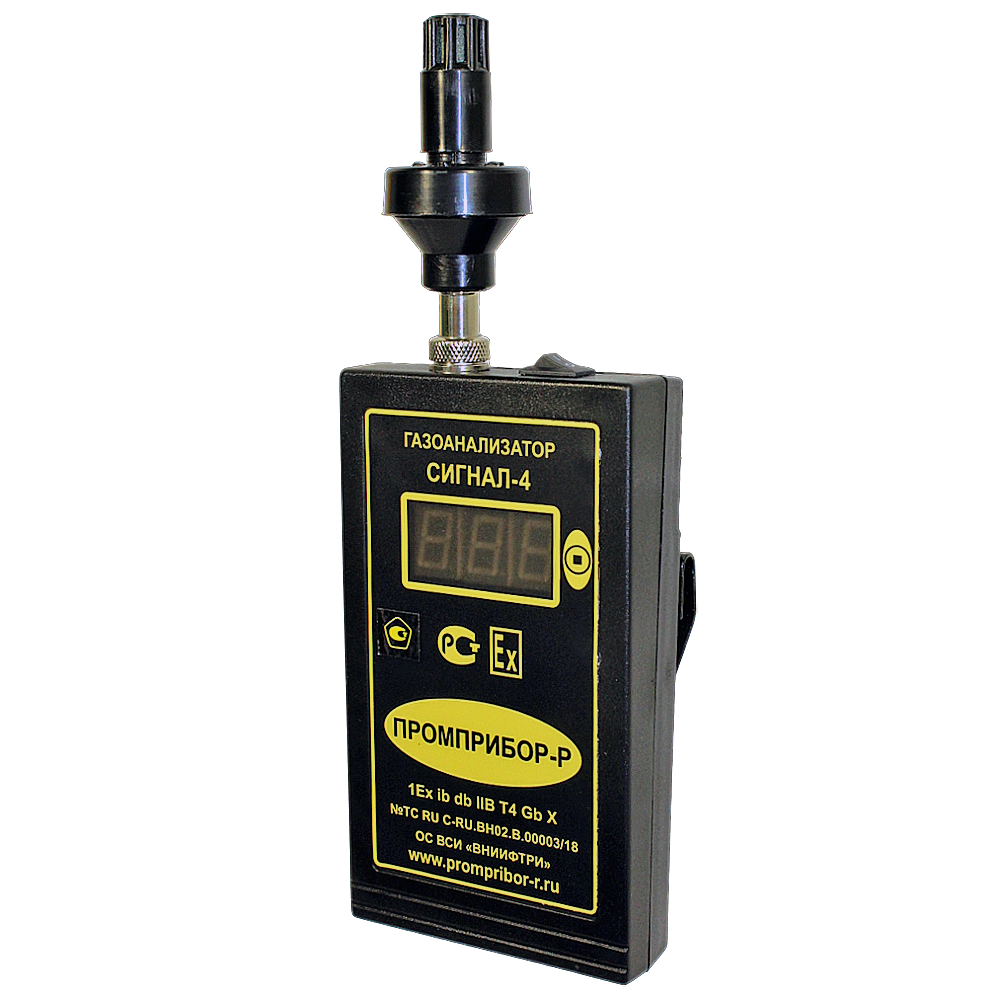

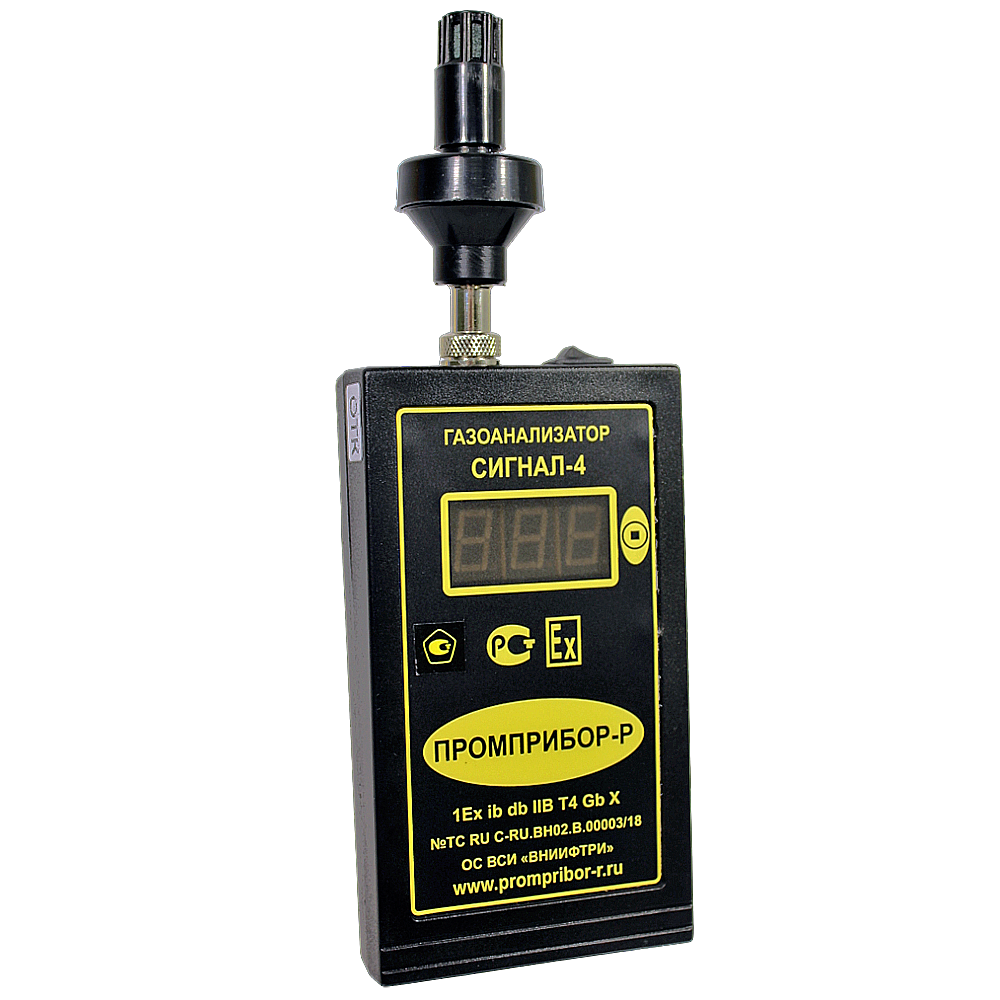

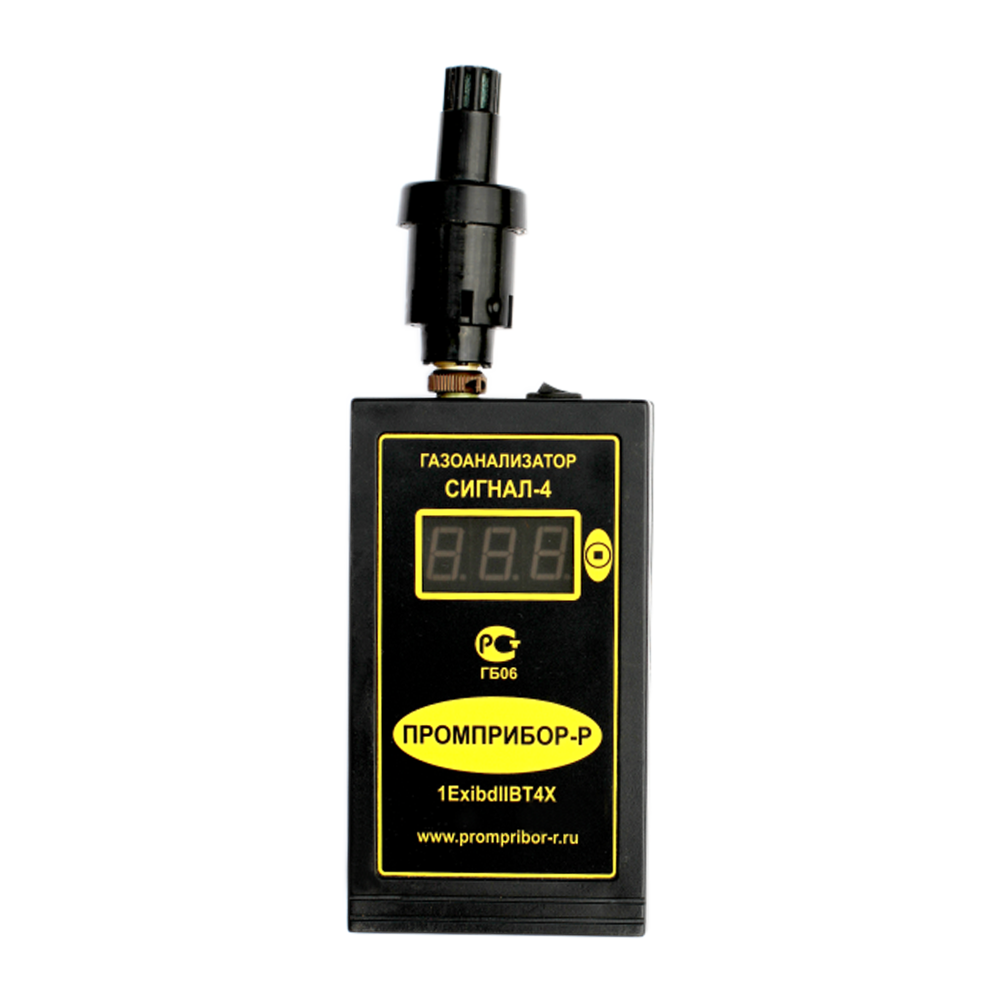

Конструктивно переносной газоанализатор состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации и датчика, пристыковывающегося к корпусу газоанализатора через разъём непосредственно или через удлинительный кабель.

В качестве чувствительных элементов в датчиках метана, пропана, паров бензина и других углеводородов в атмосферном воздухе применяются термокаталитические сенсоры в датчиках паров аммиака - полупроводниковый сенсор, в датчиках кислорода и токсичных паров - электрохимические сенсоры. Каждый датчик настраивается только на один компонент с подачей световой и звуковой сигнализации при превышении уровня загазованности в контролируемой зоне по ГОСТ Р.

Особенности газоанализатора взрывоопасных и токсичных газов Сигнал-4:

Цифровая индикация результатов измерения.

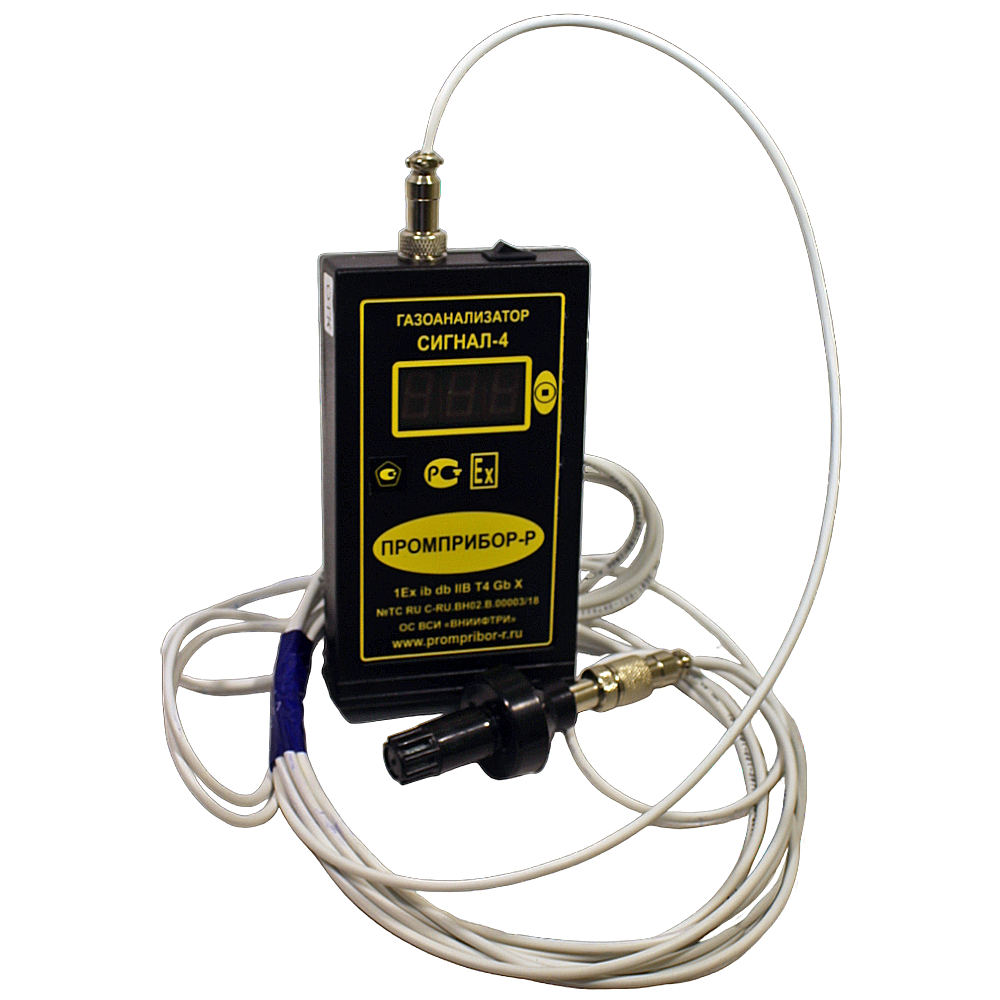

Возможность дистанционного контроля загазованности колодцев и емкостей при установке датчиков на кабель длиной 3 или 6 м.
Контроль нескольких взрывоопасных компонентов, например, метан, пропан, пары бензина, пары дизельного топлива.
Переключение шкал прибора одной кнопкой.
При первичной поверке по заказу может быть определен перекрестный коэффицициент чувствительности датчика к метану, что позволяет в дальнейшем поверку датчиков на любое вещество производить по поверочной газовой смеси метана в воздухе.
Контроль уровня заряда аккумулятора.
Небольшой вес.

Технические характеристики

Диапазоны измерений

CH4 Метан	0-50% НКПР (применимо для других контролируемых углеводородов)
NH3 Аммиак	0-100 мг/м³; 0-100 ppm; 0-1000 ppm
O2 Кислород	14-24% об.
CO Углерода оксид (Угарный газ)	0-200 ppm; 0-500 ppm
H2S Дигидросульфид (Сероводород)	0-50 ppm; 0-200 ppm
SO2 Серы диоксид (Ангидрид сернистый)	0-20 ppm; 0-100 ppm
NO Азота оксид	0-25 ppm; 0-100 ppm
NO2 Азота диоксид	0-20 ppm
Cl2 Хлор	0-20 ppm
HCL Гидрохлорид (Хлороводород, соляная кислота)	0-20 ppm
CH2O Формальдегид	0-10 ppm
O3 Озон	0-2 ppm; 0-5 ppm

Погрешность измерений

CH4 Метан	±5% НКПР (применимо для других контролируемых углеводородов)
NH3 Аммиак	±5 мг/м³
O2 Кислород	±1% об.
CO Углерода оксид (Угарный газ)
H2S Дигидросульфид (Сероводород)
SO2 Серы диоксид (Ангидрид сернистый)
NO Азота оксид
NO2 Азота диоксид
Cl2 Хлор
HCL Гидрохлорид (Хлороводород, соляная кислота)
CH2O Формальдегид
O3 Озон

Пороги сигнализации

1 пороговый уровень

Принцип работы

Термохимический, электрохимический, полупроводниковый

Способ отбора пробы

Диффузионный (конвекционный)

Климатическое исполнение

УХЛ3.1

Диапазон рабочих температур

-20...+40°С

Исполнение по степени защиты

IP54

Питание

= 4,2...5,2 В

Габариты

Блок сигнализации: 152×38×91 мм; Датчик Сигнал-4КМ: 90×Ø35 мм;
Датчик Сигнал-4М, Сигнал-4А: 72×Ø35 мм; Датчик Сигнал-4К, Сигнал-4Э: 60×Ø36 мм.

Вес

Блок сигнализации: 0,32 кг; Датчики: 0,1 кг.

Варианты исполнения

Сигнал-4М - газоанализатор метана или углеводородов (пропан, пары бензина и другие).
Сигнал-4А - газоанализатор паров аммиака.
Сигнал-4КМ - газоанализатор кислорода и метана (или углеводородов).
Сигнал-4К - газоанализатор кислорода.
Сигнал-4Э - газоанализатор токсичных паров.

Стандартный комплект поставки

Пульт переносной с цифровой индикацией.
Съемный датчик на заданный тип газа.
Зарядное устройство.
Укладочная сумка для переноски.
Удлинитель датчика (кабель с разъемами, 5.7м. для взрывоопасных газов).
Паспорт.
Свидетельство о первичной поверке.

Дополнительная комплектация, опции

По требованию Заказчика газоанализатор может комплектоваться удлинителем кабельным различной длины.

Скачать документацию

Сигнал-4 газоанализаторы взрывоопасных и токсичных газов переносные. Методика поверки.

Сигнал-4М газоанализаторы взрывоопасных и токсичных газов переносные (метан и пары бензина, дизельное топливо) . Руководство по эксплуатации.

Сигнал-4КМ газоанализаторы взрывоопасных и токсичных газов переносные (кислород, метан, пропан - бутан). Руководство по эксплуатации.
