ДАФ-М датчики-газоанализаторы фотоионизационные

Область применения:

Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип:

Стационарный/Одноканальный

Режим работы:

Непрерывный

Наименования контролируемых компонентов:

C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C6H12 Циклогексан, C6H14 Гексан, C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C7H8 Метилбензол (Толуол), C8H8 Этенилбензол (Стирол), Бензин, Дизельное топливо, Уайт-спирит

Количество контролируемых компонентов (одним прибором):

Маркировка взрывозащиты:

1ExdIICT4, 1ExibIIBT4, 1ExibIICT4

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы серии ДАФ-М предназначены для контроля атмосферы рабочей зоны предприятий. Определяют пары таких веществ как: ацетон, бензол, гексан, толуол, фенол, этанол, дизельное топливо, уайт-спирит, циклогексан, стирол, бензин.

Функциональные возможности газоанализаторов ДАФ-М:

Определение содержания массовой концентрации вредного вещества с выдачей результатов измерений на табло прибора.
При достижении предельного (ПОРОГ1) или аварийного уровня загазованности (ПОРОГ2) выдается световая и звуковая сигнализация.
Автоматический контроль технического состояния и неисправностей прибора.
Благодаря наличию цифровых каналов связи RS485 и HART (для определенных модификаций ДАФ-М) осуществляется обмен данными и подключение к внешним устройствам.
Газоанализаторы оснащены сервисными функциями:
- задание значений уставок порогов сигнализации;
- корректировка нуля и чувствительности газоанализаторов по ПГС;
- выбор режима работы: непрерывный или прерывистый;
- выбор длительности цикла в прерывистом режиме работы ФИД из ряда 5, 10, 15, 30 мин.

Для питания датчиков-газоанализаторов ДАФ-М используются вторичные блоки питания и сигнализации БПС-21М. По дополнительному заказу датчики ДАФ-М поставляются с комплектом кабельного ввода (под бронированный кабель, металлорукав, трубную проводку).

Технические характеристики

Диапазоны измерений

C3H6O Пропан-2-он (Ацетон, Диметилкотон)	0-2500 мг/м³
C6H6 Бензол	0-50 мг/м³; 0-3500 мг/м³
C6H14 Гексан	0-3500 мг/м³
C8H8 Этенилбензол (Стирол)	0-100 мг/м³
C7H8 Метилбензол (Толуол)	0-500 мг/м³; 0-2500 мг/м³
C6H6O Гидроксибензол (Фенол)	0-50 мг/м³
C2H6O (C2H5OH) Этанол (Этиловый спирт)	0-2500 мг/м³
C6H12 Циклогексан	0-80 мг/м³
Бензин	0-3500 мг/м³
Дизельное топливо	0-3500 мг/м³
Уайт-спирит	0-3500 мг/м³

Погрешность измерений

C3H6O Пропан-2-он (Ацетон, Диметилкотон)	±30 мг/м³ (от 0 до 200 включ.); ±15% (св. 200 до 2500)
C6H6 Бензол	±1,0 мг/м³ (от 0 до 5 включ.); ±20% (св. 5 до 50); ±10 мг/м³ (от 0 до 50 включ.); ±20% (св. 50 до 3500)
C6H14 Гексан	±45 мг/м³ (от 0 до 300 включ.); ±15% (св. 300 до 3500)
C8H8 Этенилбензол (Стирол)	±2 мг/м³ (от 0 до 10 включ.); ±20% (св. 10 до 100)
C7H8 Метилбензол (Толуол)	±7,5 мг/м³ (от 0 до 50 включ.); ±15% (св. 50 до 500); ±75 мг/м³ (от 0 до 500 включ.); ±15% (св. 500 до 2500)
C6H6O Гидроксибензол (Фенол)	±1,0 мг/м³ (от 0 до 5 включ.); ±20% (св. 5 до 50)
C2H6O (C2H5OH) Этанол (Этиловый спирт)	±150 мг/м³ (от 0 до 1000 включ.); ±15% (св. 1000 до 2500)
C6H12 Циклогексан	±12 мг/м³ (от 0 до 80 включ.); ±15% (св. 80 до 800)
Бензин	±45 мг/м³ (от 0 до 300 включ.); ±15% (св. 300 до 3500)
Дизельное топливо	±45 мг/м³ (от 0 до 300 включ.); ±15% (св. 300 до 3500)
Уайт-спирит	±45 мг/м³ (от 0 до 300 включ.); ±15% (св. 300 до 3500)

Пороги сигнализации

Определяемый компонент	Диапазон измерений, мг/м³	Значения уставок порогов сигнализации, устанавливаемые при выпуске из производства, мг/м³
Определяемый компонент	Диапазон измерений, мг/м³	ПОРОГ 1	ПОРОГ 2
Ацетон (СзН60)	от 0 до 2500	200	1000
Бензол (С6Н6)	от 0 до 50	15	40
Бензол (С6Н6)	от 0 до 3500	30	1000
Гексан (С6Н14)	от 0 до 3500	300	1610
Стирол (С8Н8)	от 0 до 100	30	50
Толуол (С6Н5СН3)	от 0 до 500	50	250
Толуол (С6Н5СН3)	от 0 до 2500	250	1000
Фенол (С6Н6О)	от 0 до 50	1	7
Этанол (С2Н5ОН)	от 0 до 2500	1000	2000
Цнклогексан (С6Н12)	от 0 до 800	80	400
Пары авиационного топлива (АТ)	от 0 до 3500	300	2100
Пары авиационного бензина (АБ)	от 0 до 3500	100	1630
Пары дизельного топлива (ДТ)	от 0 до 3500	300	3460
Пары бензина (ПБ)	от 0 до 3500	100	1630
Пары топлива для реактивных двигателей (ТРД)	от 0 до 3500	300	2100
Пары уайт-спирита (УС)	от 0 до 3500	300	1610
Пары нефти (ПН)	от 0 до 3500	300	2100

Принцип работы

Фотоионизационный

Способ отбора пробы

Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода, Принудительный/За счет избыточного давления в месте отбора пробы

Выходные сигналы

HART, RS485, Релейный, Токовый 4-20 мА

Климатическое исполнение

УХЛ1, УХЛ2

Диапазон рабочих температур

-40...+50°С

Исполнение по степени защиты

IP54, IP66, IP68

Питание

= 24 В

Габариты

180х60х160 мм (ДАФ-М-01); 120х130х260 мм (остальные модификации)

Вес

1,5 кг (ДАФ-М-01); 3 кг (ДАФ-М-05Х/-06ТРХ); 6,5 кг (ДАФ-М-08Х/-08ТРХ)

Варианты исполнения

Варианты исполнения:

Наименование	Материал корпуса	Тип выходного сигнала	Взрывозащита	Степень защиты корпуса

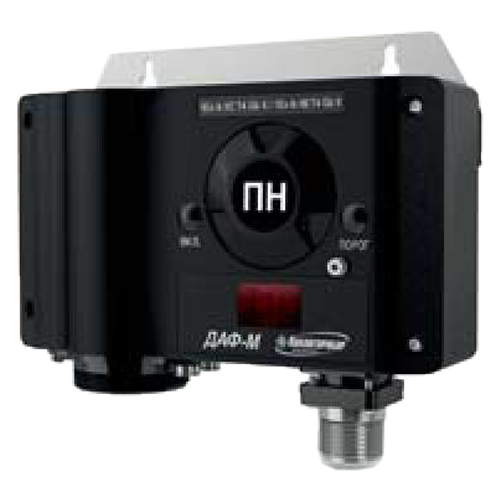

ДАФ-М-01	Угленаполненный полиамид	4-20 мА	1ExibllCT4GbX/ 1ExibllBT4GbX	IP54

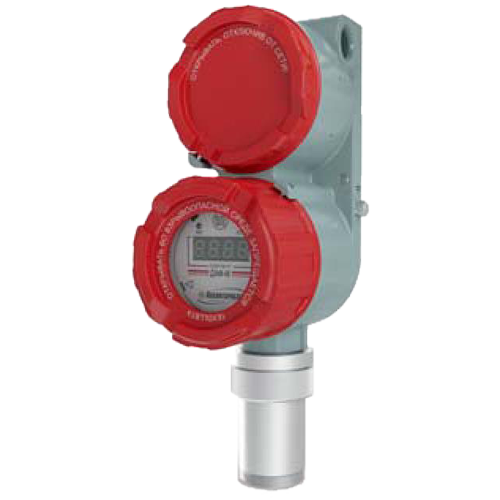

ДАФ-М-05Х	Алюминий	4-20 мА,HART	1Exd[ibGb]IICT4GbX	IP66/IP68
ДАФ-М-06ТРХ	Алюминий	4-20 мА, RS 485, HART, реле (250 В; 1,0 А)*	1Exd[ibGb]IICT4GbX	IP66/IP68

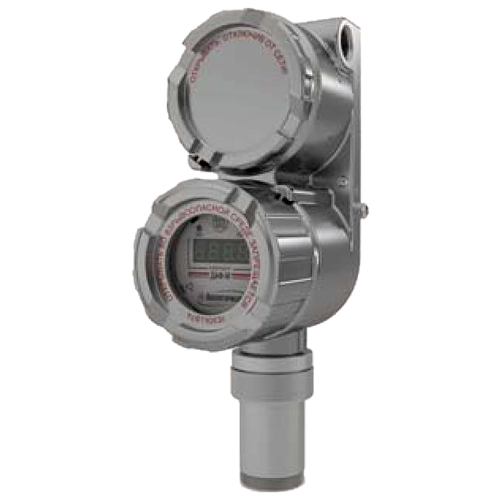

ДАФ-М-08Х	Нержавеющая сталь	4-20 мА, RS 485, HART	1Exd[ibGb]IICT4GbX	IP66/IP68
ДАФ-М-08ТРХ	Нержавеющая сталь	4-20 мА, RS 485, HART, реле (250 В; 1,0 А)*	1Exd[ibGb]IICT4GbX	IP66/IP68

*«Сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» нормально разомкнутый, по заказу возможно изготовление «сухих контактов» реле нормально замкнутых.

Стандартный комплект поставки

Стандартный комплект поставки:

Датчик-газоанализатор ДАФ-М.
Техническая документация.
Комплект ЗИП.

Скачать документацию

Скачать документацию:

ДАФ-М датчики-газоанализаторы. Руководство по эксплуатации.
