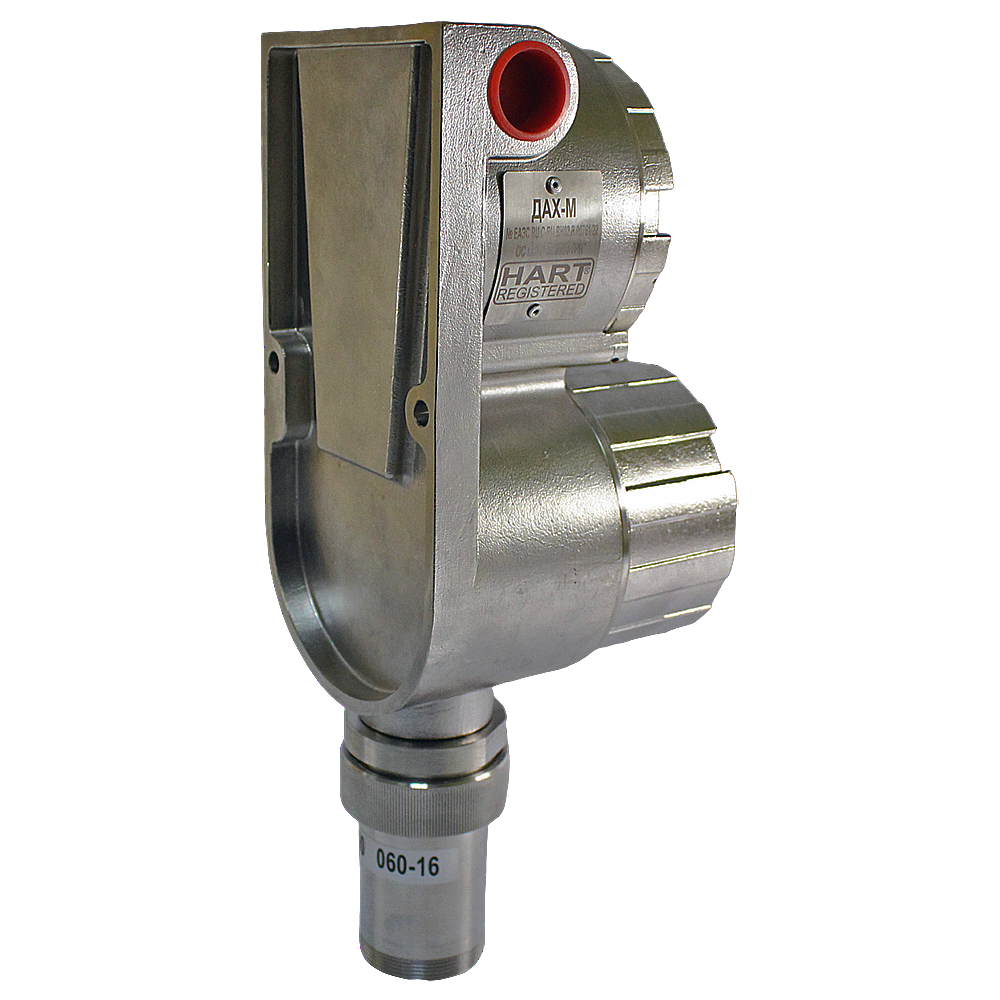

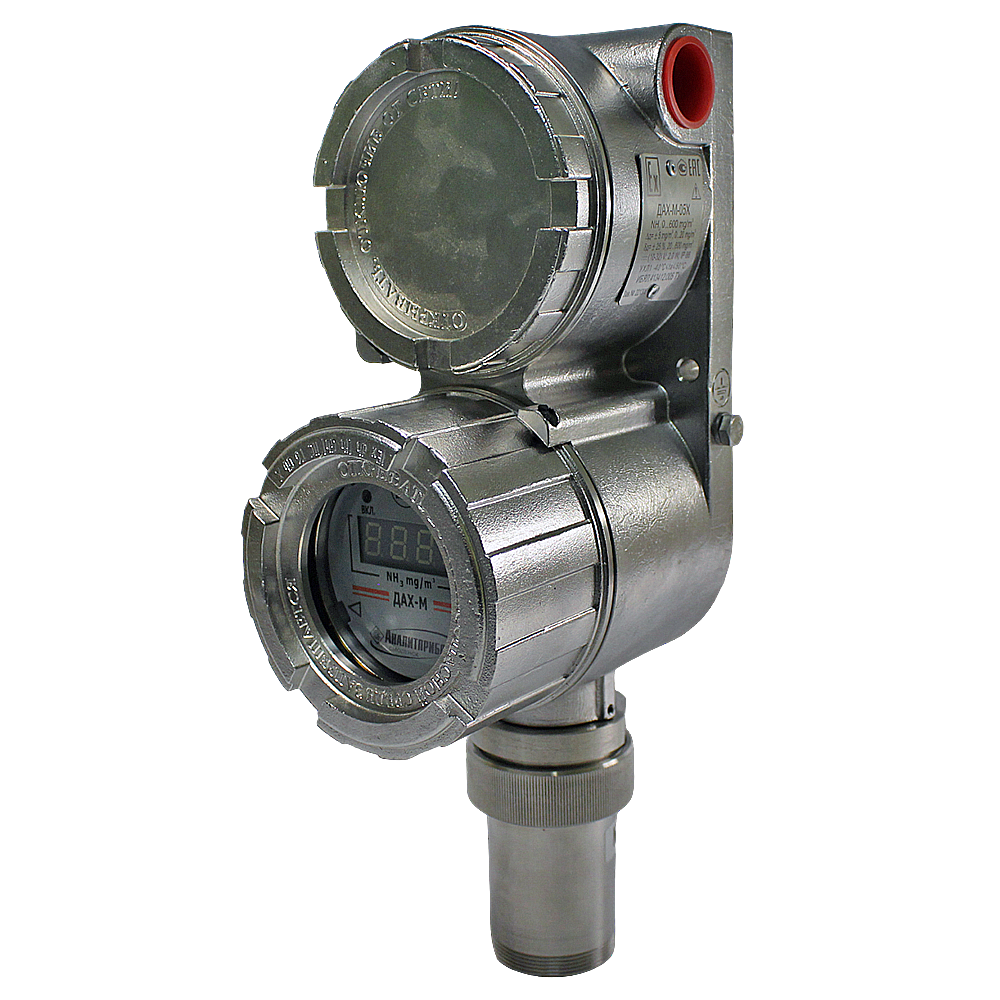

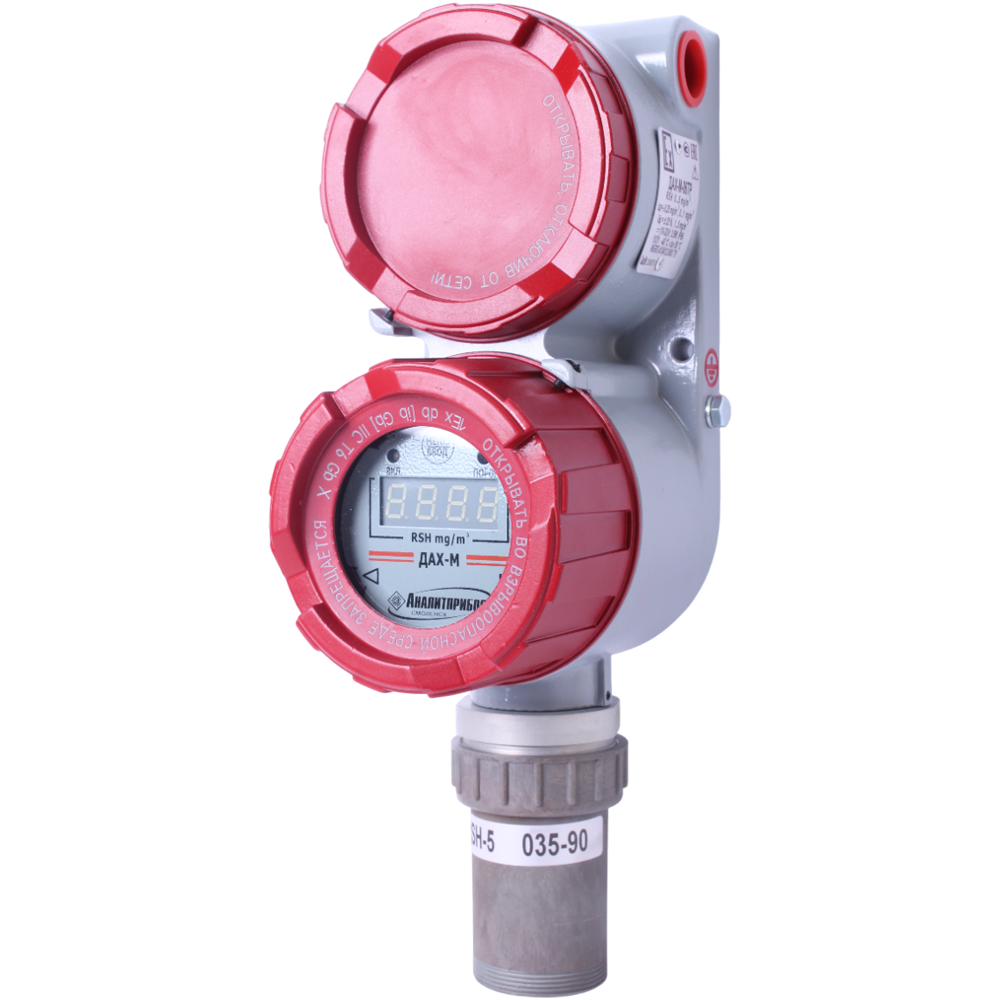

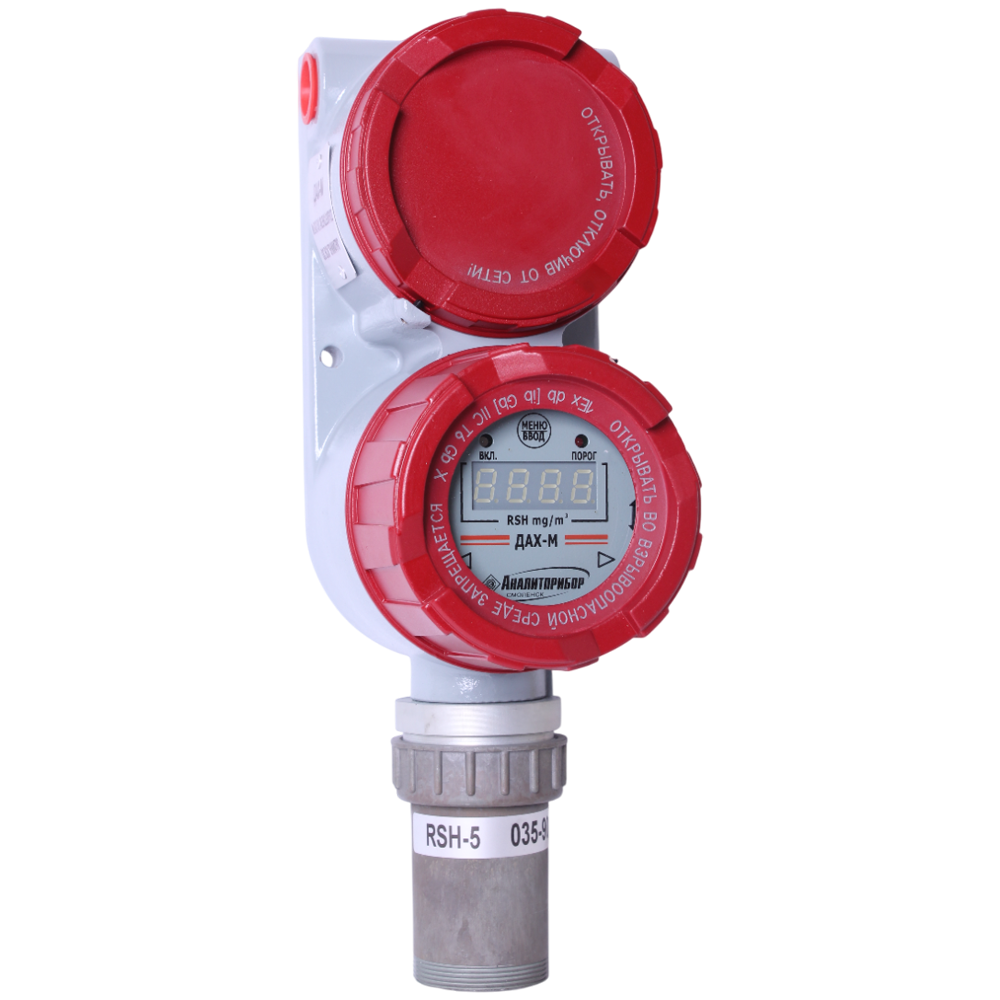

ДАХ-М датчики-газоанализаторы электрохимические

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), N2O4 диАзота тетраоксид (АТ, амил), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, RSH Метантиолы (Меркаптаны), SO2 Серы диоксид (Ангидрид сернистый)

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdibIICT6, 1ExibIIBT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

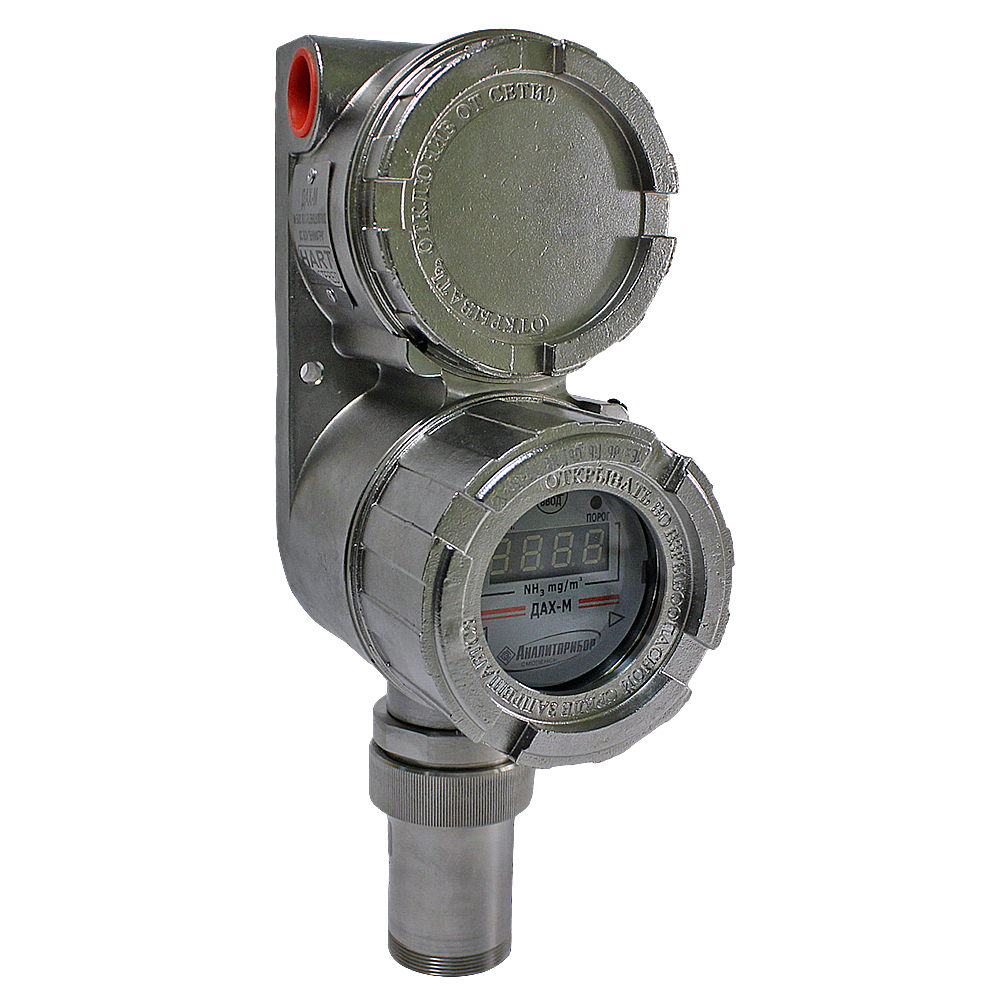

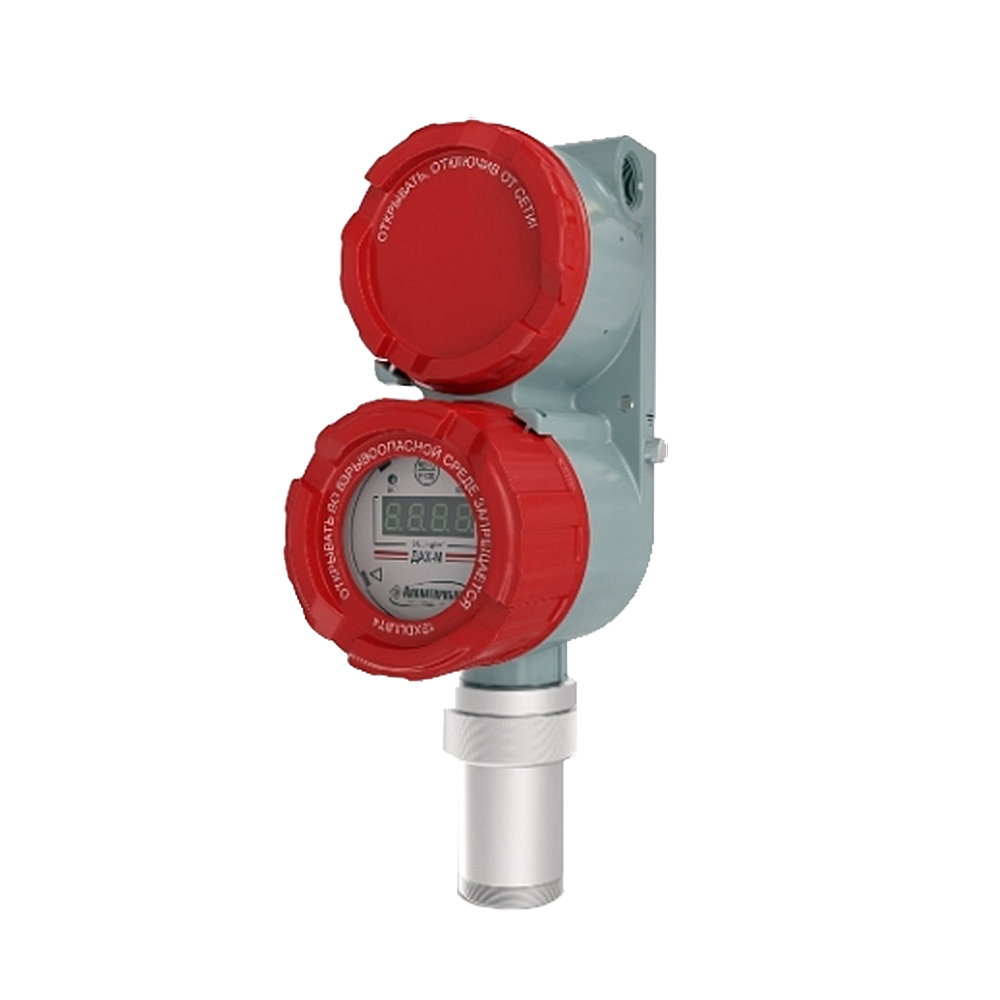

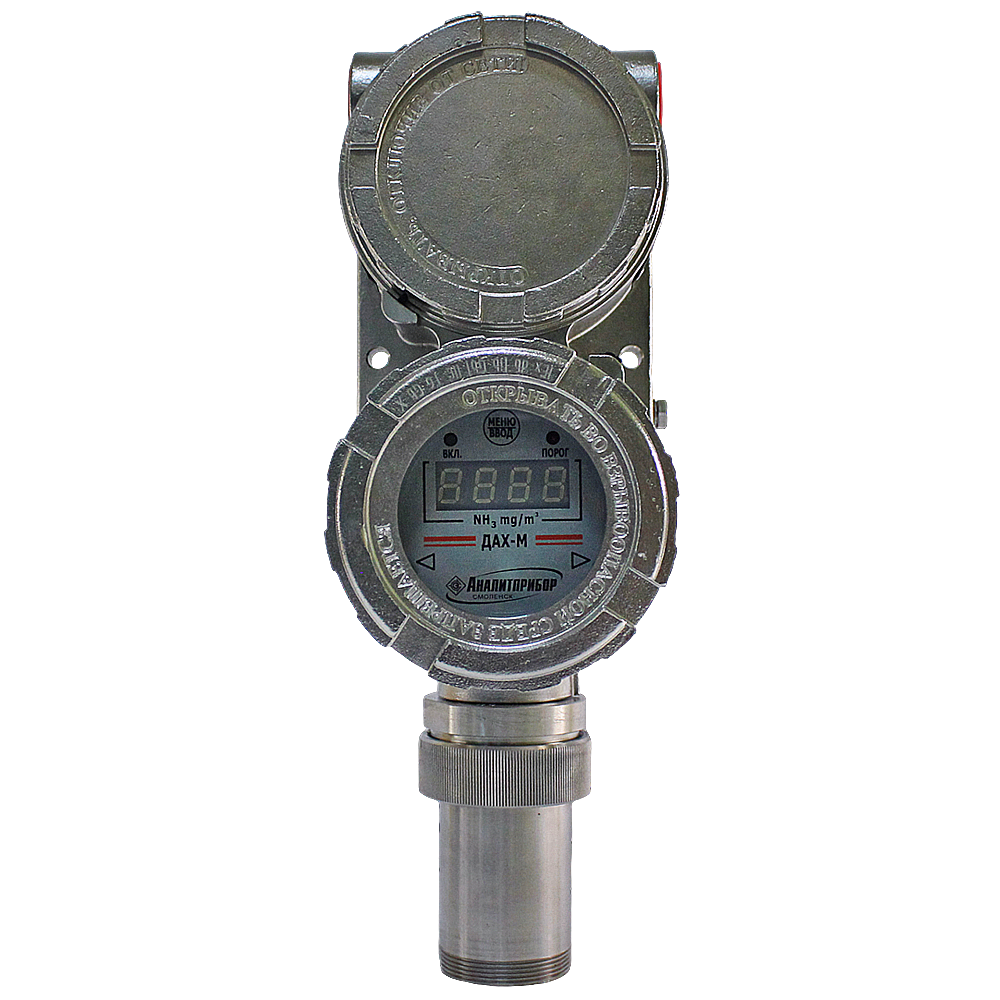

Электрохимические газоанализаторы ДАХ-М предназначены для непрерывного автоматического замера массовой концентрации в атмосфере рабочей зоны одного из вредных веществ (Cl₂, СО, H₂S, SO₂, NН₃, NО₂, HCl), массовой концентрации одоранта (RSH) и, кроме того, объемной доли кислорода (О₂), находящегося в атмосфере рабочей зоны и в содержащих углеводороды технологических средах.

Датчики-газоанализаторы ДАХ-М используются для непрерывного контроля параметров атмосферы рабочей зоны, взрывоопасных зон наружных установок и помещений химических, нефтеперерабатывающих и нефтехимических производств, других отраслей промышленности, в т.ч. и в составе систем, контролирующих атмосферу промышленных объектов, относящихся к объектам повышенной опасности СКАПО, а также совместно с БПС-21М.

Стационарные газоанализаторы ДАХ-М можно использовать совместно со следующим электрооборудованием:

ДАХ-М-04 с БПС-21 (блоками питания и сигнализации) либо в составе систем СКАПО с последовательной передачей информации.
ДАХ-М-01, а также ДАХ-М-03 с БПС-21М (исполнение - взрывозащищенное) и/или СКАПО с шинной архитектурой.
ДАХ-М-05 с БПС-21М (исполнение - невзрывозащищенное) и/или СКАПО с шиной архитектурой.
ДАХ-М-06 с БПС-21М-М (исполнение - невзрывозащищенное).
ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 совместно с пультом контроля ИБЯЛ.422411.005, который предназначен для индикации и подачи выходного токового сигнала в точке их размещения во взрывоопасной зоне.
ДАХ-М-06 совместно с пультом контроля ИБЯЛ.422411.005-02.
ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 совместно с блоком местной сигнализации.

Технические характеристики

Диапазоны измерений

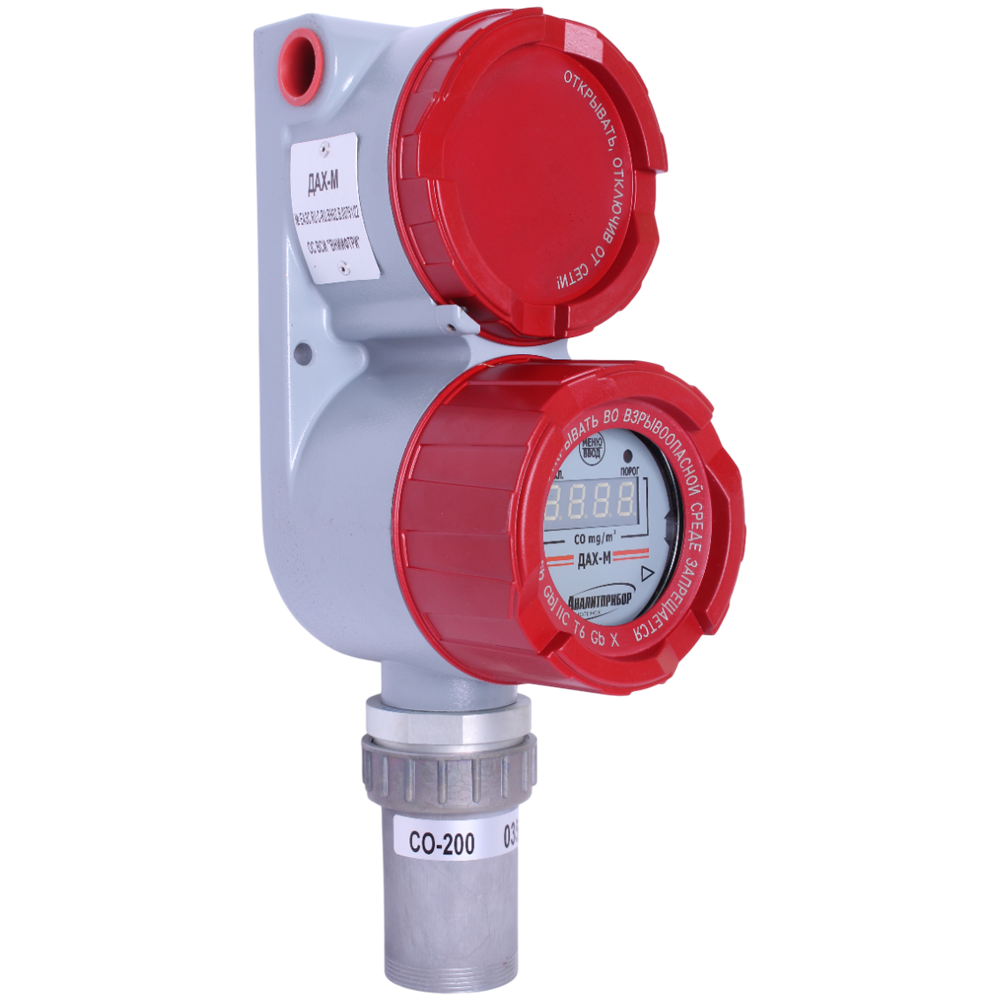

CO Углерода оксид (Угарный газ)	0-200 мг/м³ (ДАХ - М - ХХ - СО -200); 0-1500 мг/м³ (ДАХ - М - ХХ - СО -1500)
H2S Дигидросульфид (Сероводород)	0-40 мг/м³
SO2 Серы диоксид (Ангидрид сернистый)	0-20 мг/м³
Cl2 Хлор	0-25 мг/м³ (ДАХ - М - ХХ - Сl₂ -25); 0-50 мг/м³(ДАХ - М - ХХ - Сl₂ -50)
NH3 Аммиак	0-600 мг/м³ (ДАХ - М - ХХ -NH₃ -600); 0-2000 мг/м³ (ДАХ - М - ХХ -NH₃ -2000)
O2 Кислород	0-30 % об. (ДАХ - М - ХХ -O₂ -30); 0-20 % об. (ДАХ - М - ХХ -O₂ -25); 0-10% об. (ДАХ - М - ХХ -O₂ -10)
NO2 Азота диоксид	0-10 мг/м³
HCL Гидрохлорид (Хлороводород, соляная кислота)	0-30 мг/м³
RSH Метантиолы (Меркаптаны)	0-5 мг/м³
N2O4 диАзота тетраоксид (АТ, амил)	0-20 мг/м³
NO Азота оксид	0-100 млн^-1 об.

Погрешность измерений

CO Углерода оксид (Угарный газ)	Цена единицы наименьшего разряда - 1 мг/м³, предел основной погрешности ±25% (относительная)
H2S Дигидросульфид (Сероводород)	Цена единицы наименьшего разряда - 0,1 мг/м³, предел основной погрешности ±2 мг/м³ (абсолютная)
SO2 Серы диоксид (Ангидрид сернистый)	Цена единицы наименьшего разряда - 0,1 мг/м³, предел основной погрешности ±2 мг/м³ (абсолютная)
Cl2 Хлор	Цена единицы наименьшего разряда - 0,01 мг/м³, предел основной погрешности ±25% (относительная)
NH3 Аммиак	Цена единицы наименьшего разряда - 1 мг/м³, предел основной погрешности ±25% (относительная)
O2 Кислород	Цена единицы наименьшего разряда - 0,01 % об., предел основной погрешности ±9% (абсолютная)
NO2 Азота диоксид	Цена единицы наименьшего разряда - 0,01 мг/м³, предел основной погрешности ±0,5 мг/м³ (абсолютная)
HCL Гидрохлорид (Хлороводород, соляная кислота)	Цена единицы наименьшего разряда - 0,01 мг/м³, предел основной погрешности ±25% (относительная)
RSH Метантиолы (Меркаптаны)	Цена единицы наименьшего разряда - 0,01 мг/м³, предел основной погрешности ±25% (относительная)
N2O4 диАзота тетраоксид (АТ, амил)	Цена единицы наименьшего разряда - 0,01 мг/м³, предел основной погрешности ±1,25 мг/м³ (абсолютная)
NO Азота оксид	0,1 млн^-1 об., предел основной погрешности ±3 млн^-1 об. (абсолютная)

Пороги сигнализации

Условное наименование	Физическая величина	Диапазон измерений	Значения порогов сигнализации		Участок диапазона измерений
			ПОРОГ1	ПОРОГ2
ДАХ-М-ХХ-СО-200	мг/м³	от 0 до 200	20	100	от 0 до 20
					от 20 до 200
ДАХ-М-ХХ-СО-1500	мг/м³	от 0 до 1500	устанавливается согласно заказа	устанавливается согласно заказа	от 0 до 200
					от 200 до 1500
ДАХ-М-ХХ-H₂S-40	мг/м³	от 0 до 40	10	40	от 0 до 10
					от 10 до 40
ДАХ-М-ХХ-SO₂ -20	мг/м³	от 0 до 20	10	20	от 0 до 10
					от 10 до 20
ДАХ-М-ХХ-Сl₂-25	мг/м³	от 0 до 25	1	5	от 0 до 1
					от 1 до 25
ДАХ-М-ХХ-NH₃-600	мг/м³	от 0 до 600	20	100	от 0 до 20
					от 20 до 600
ДАХ-М-ХХ-NH₃-2000	мг/м³	от 200 до 2000	устанавливается согласно заказа	устанавливается согласно заказа	во всем диапазоне
ДАХ-М-ХХ-O₂-30	объемная доля, %	от 0 до 30	23	18
ДАХ-М-ХХ-NO₂-10	мг/м³	от 0 до 10	2	10	от 0 до 2
					от 2 до 10
ДАХ-М-ХХ-HCl-30	мг/м³	от 5 до 30	5	25	во всем диапазоне
ДАХ-М-ХХ-RSH-5	мг/м³	от 0 до 5	1	4	от 0 до 1
					от 1 до 5
ДАХ-М-ХХ-Сl₂-50	мг/м³	от 0 до 50	устанавливается согласно заказа	устанавливается согласно заказа	во всем диапазоне
ДАХ-М-ХХ-O₂-10	объемная доля, %	от 0 до 10	2	4
ДАХ-М-ХХ-N₂O₄-20	мг/м³	от 0 до 20	5	10	от 0 до 5
					от 5 до 20 мг/м³
ДАХ-М-ХХ-NO-100	объемная доля, млн^-1	от 0 до 100	10	20	от 0 до 10 млн^-1, объемной доли
					от 10 до 100 млн^-1, объемной доли
ДАХ-М-ХХ-NO-200	мг/м³	от 0 до 200	20	100	от 0 до 5
					от 50 до 200
ДАХ-М-06-O₂-25	объемная доля, %	от 0 до 25	23	18	от 0 до 6
					от 6 до 25

Принцип работы

Электрохимический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

HART, RS485, Токовый 4-20 мА

Диапазон рабочих температур

-40...+50°С;

-20...+45°С (ДАХ-М-06-О²-25);

-60...+50°С (ДАХ-М-05ХН/-06ТРХН);

-50...+50°С (ДАХ-М-07Н)

Исполнение по степени защиты

IP54, IP66

Питание

= 24 В

Габариты

180х60х155 мм (ДАХ-М-01-03-04);

200х125х315 мм (ДАХ-М-05-05Х-05ХН-06-06ТР-06ТРХ-06ТРХН);

206х60х180 мм (ДАХ-М-07)

Вес

2 кг (ДАХ-М-01-03-04-07);

4 кг (ДАХ-М-05-05Х-05ХН-06-06ТР-06ТРХ-06ТРХН)

Варианты исполнения

Условное наименование групп конструктивных исполнений газоанализаторов	Напряжение питания, В	Наличие цифровой индикации	Основной вид взрыво-защиты	Степень защиты по ГОСТ14254-96	Наличие исполнительных устройств	Наличие и тип выходного сигнала постоянного тока	Наличие цифрового канала связи
ДАХ-М-01	10 - 24	+	ib	IP54	—	общий минус	—
ДАХ-М-03	10 - 16	—				общий минус	—
ДАХ-М-04	10 - 16	—				общий плюс	—
ДАХ-М-05	10 - 32	+	d	IP66		гальванически развязанный	—
ДАХ-М-05Х							HART
ДАХ-М-05ХН							HART
ДАХ-М-06						—	RS485

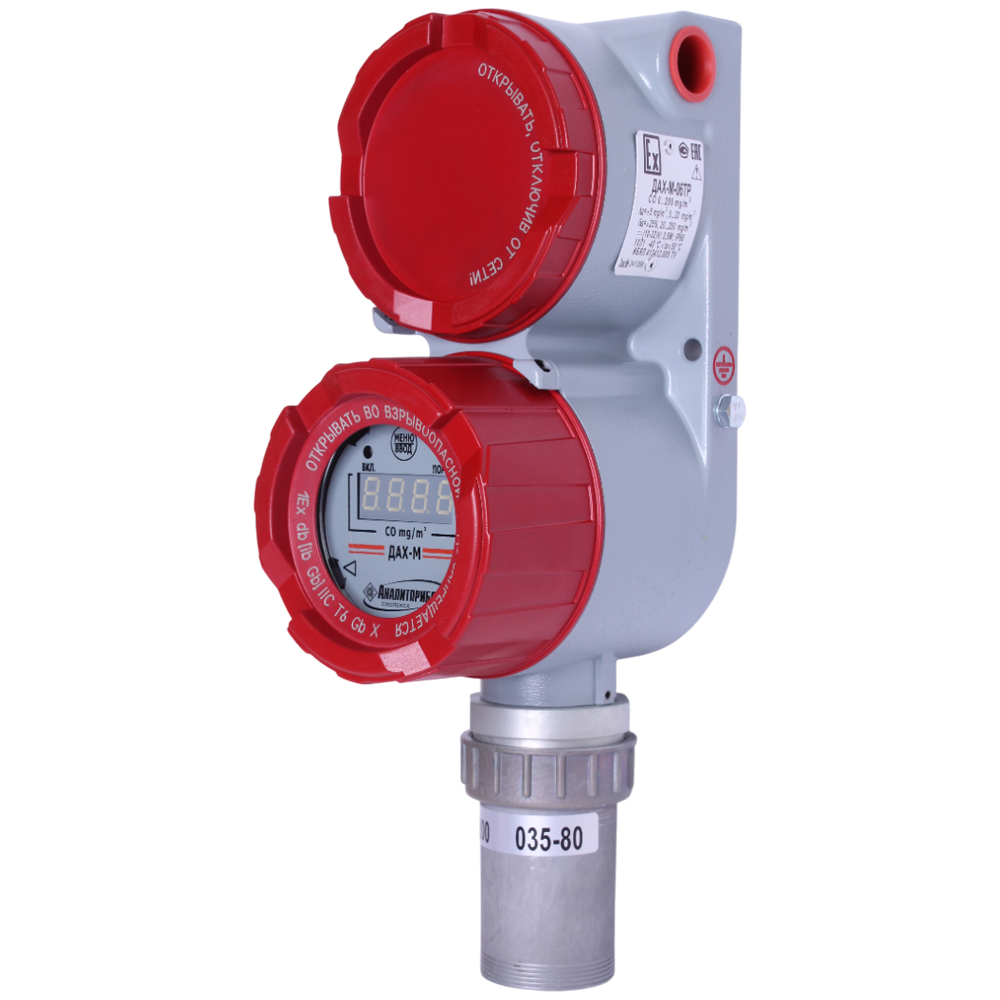

ДАХ-М-06ТР					+	гальванически развязанный	RS485
ДАХ-М-06ТРХ							HART, RS485
ДАХ-М-06ТРХН							HART, RS485

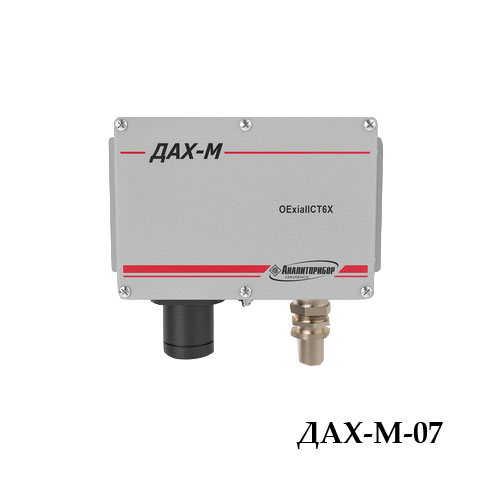

ДАХ-М-07	12-28	-	ia	IP66	-	двухпроводный	-
ДАХ-М-07Н	12-28	-	ia	IP66	-	двухпроводный	-

«Общий минус» означает, что направление протекания тока – от линии выходного сигнала постоянного тока газоанализаторов в минусовой вывод источника питания;
«Общий плюс» означает, что направление протекания тока – от плюсового вывода источника питания в линию выходного сигнала постоянного тока газоанализатора.
Электрическое питание газоанализаторов ДАХ-М-03/-04 может осуществляться от источника питания постоянного тока напряжением от 10 до 24 В, без предъявления требований к взрывозащите, при установке вне взрывоопасной зоны.

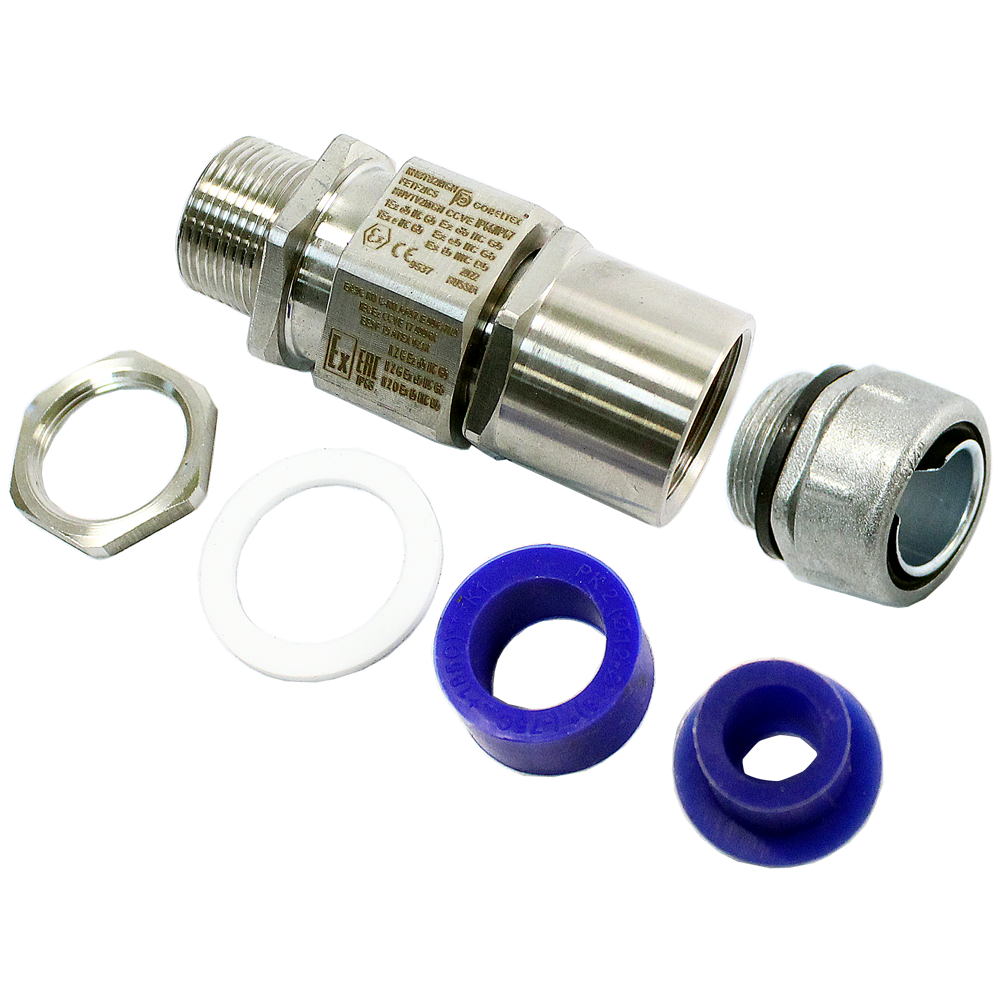

Газоанализаторы ДАХ-М-05/-06 всех исполнений изготавливаются с кабельным вводом в упаковке ИБЯЛ.305649.066 (ВК-С-ВЭЛ2БМ-М20-Exd-В1,5) для присоединения гибкого бронированного кабеля. Возможно изготовление газоанализаторов с кабельным вводом:

ИБЯЛ.305649.066-01 (ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5) при необходимости трубной проводки.
ИБЯЛ.305649.066-02 (ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5) для присоединения герметичного металлорукава.

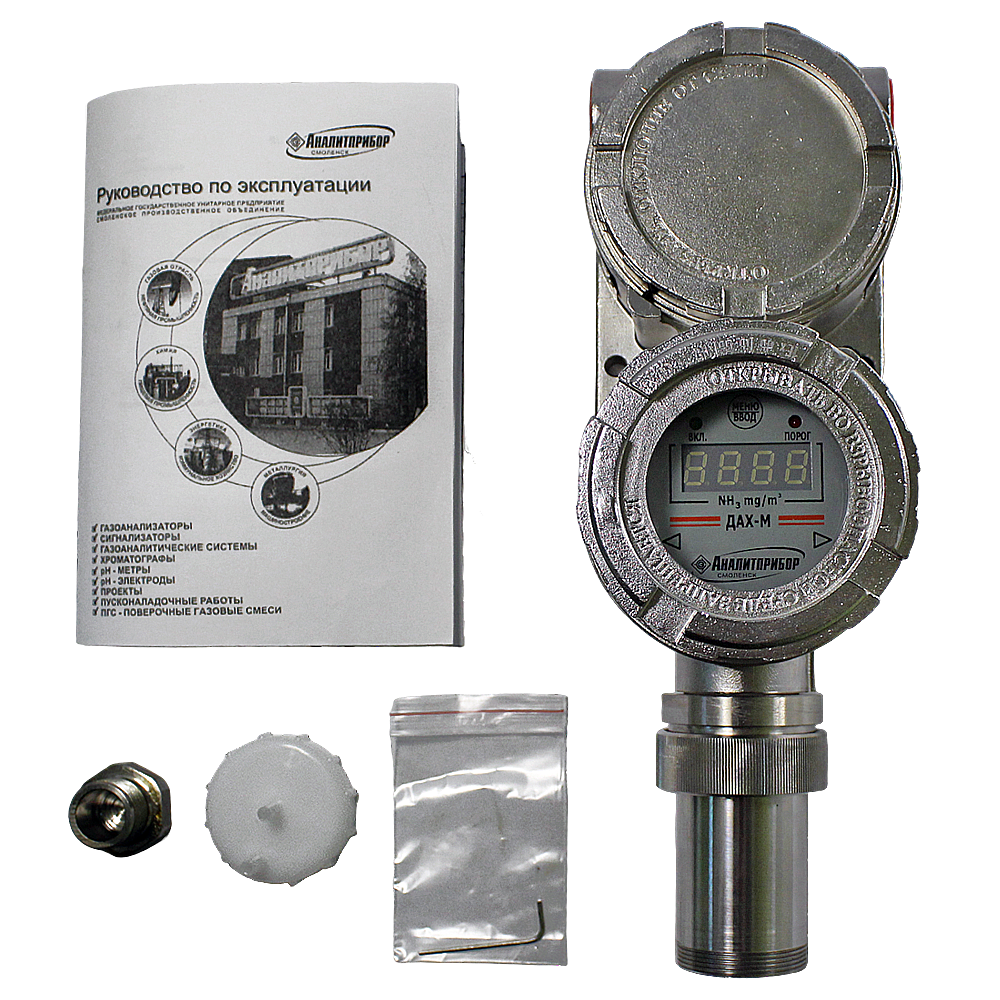

Стандартный комплект поставки

Датчик-газоанализатор ДАХ-М.
Комплект ЗИП.
Эксплуатационная документация.

Дополнительная комплектация, опции

ЭХЯ вместо отработавшей свой ресурс.
ИБЯЛ.306577.002 Вентиль точной регулировки (ВТР).
ИБЯЛ.418622.003-05 Индикатор расхода (ИР).
ГДП-102 Генератор газовых смесей.
Источники микропотока на NO₂, H₂S, меркаптан, SО₂, Cl₂.
Баллоны с ПГС.
Блок местной сигнализации (БМС).
ИБЯЛ.426213.001 Блок пробоотбора.
ИБЯЛ.422411.005 Пульт контроля либо ИБЯЛ.422411.005-02 Пульт контроля (для ДАХ-М-06).
ИБЯЛ.305131.033 Колпачок защитный (для защиты от ветра).

Скачать документацию

ДАХ-М электрохимические датчики-газоанализаторы. Руководство по эксплуатации.

ДАХ-М электрохимические датчики-газоанализаторы. Монтажный чертеж и схемы подключения.
