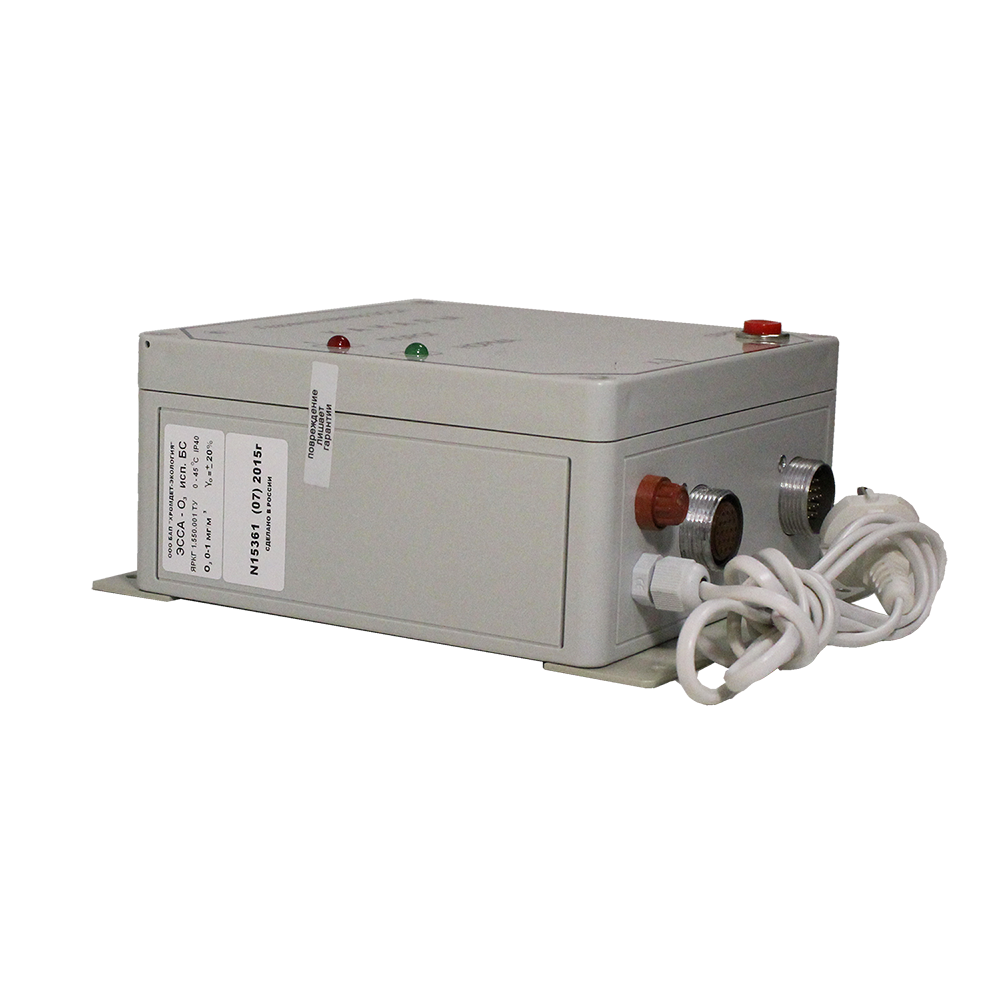

ЭССА исп. БС газоанализаторы стационарные многоканальные однокомпонентные

ЭССА исп. БС газоанализаторы стационарные многоканальные однокомпонентные

Область применения:

Безопасность работ/Контроль кислорода, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип:

Стационарный/Многоканальный

Режим работы:

Непрерывный

Количество каналов:

Наименования контролируемых компонентов:

Cl2 Хлор, H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO Азота оксид, NO2 Азота диоксид, O2 Кислород, O3 Озон, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором):

Маркировка взрывозащиты:

Нет

Цена (без учета НДС): По запросу руб.

Описание

Стационарные газоанализаторы ЭССА в исполнении БС (многоканальные, с блоком сигнализации) предназначены для непрерывного измерения концентрации одного из следующих компонентов (в зависимости от модификации): аммиака (NH3), хлора (Cl2), оксида азота (NO), диоксида азота (NO2), сероводорода (H2S), диоксида серы (SO2), озона (O3), объемной доли кислорода (O2) в воздухе рабочей зоны.

Также газоанализаторы ЭССА исп. БС выполняют функцию сигнализации о превышении заданных уровней концентраций измеряемых компонентов (два уровня сигнализации) и функцию управления вторичными устройствами - исполнительными элементами систем вентиляции, внешними устройствами звуковой и световой сигнализации и др.

В газоанализаторах ЭССА в исполнении БС используются электрохимический метод детектирования, основанный на реакции измеряемого вещества с электролитом, протекающей в детекторе. Электрохимический детектор имеет три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений.

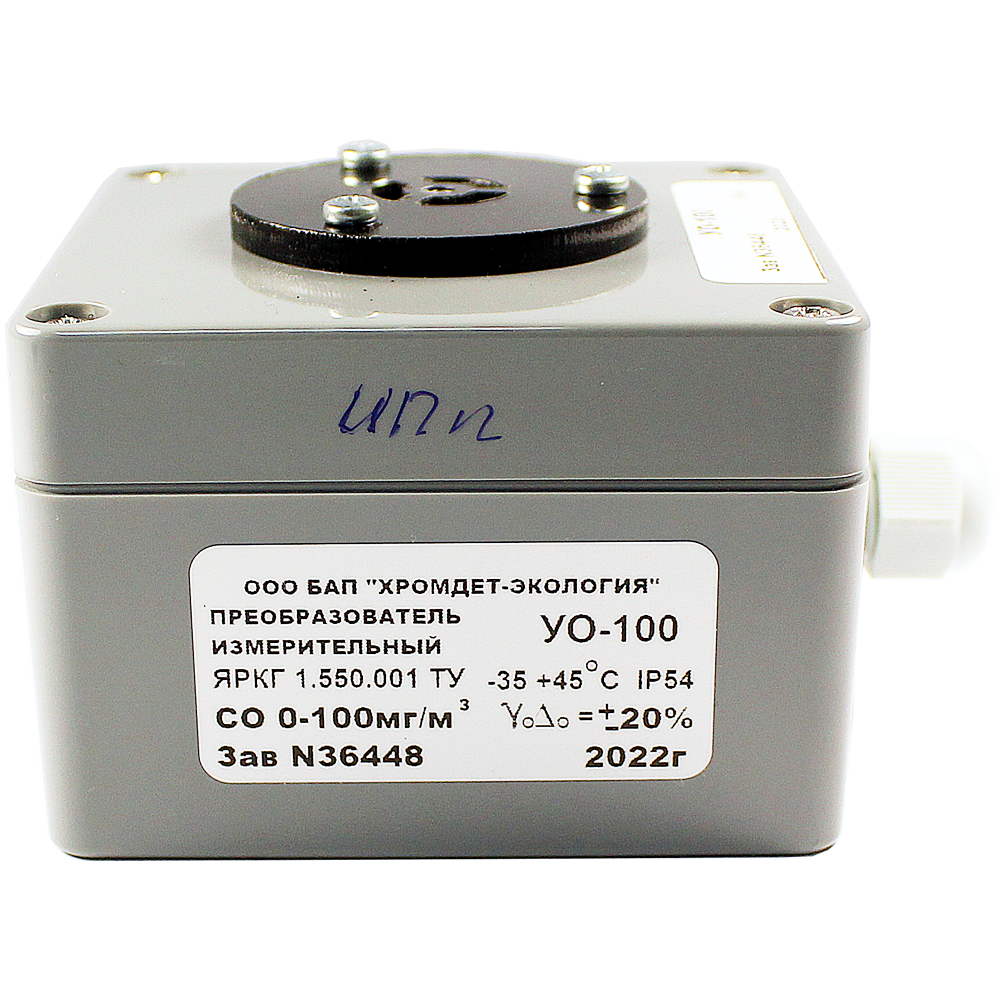

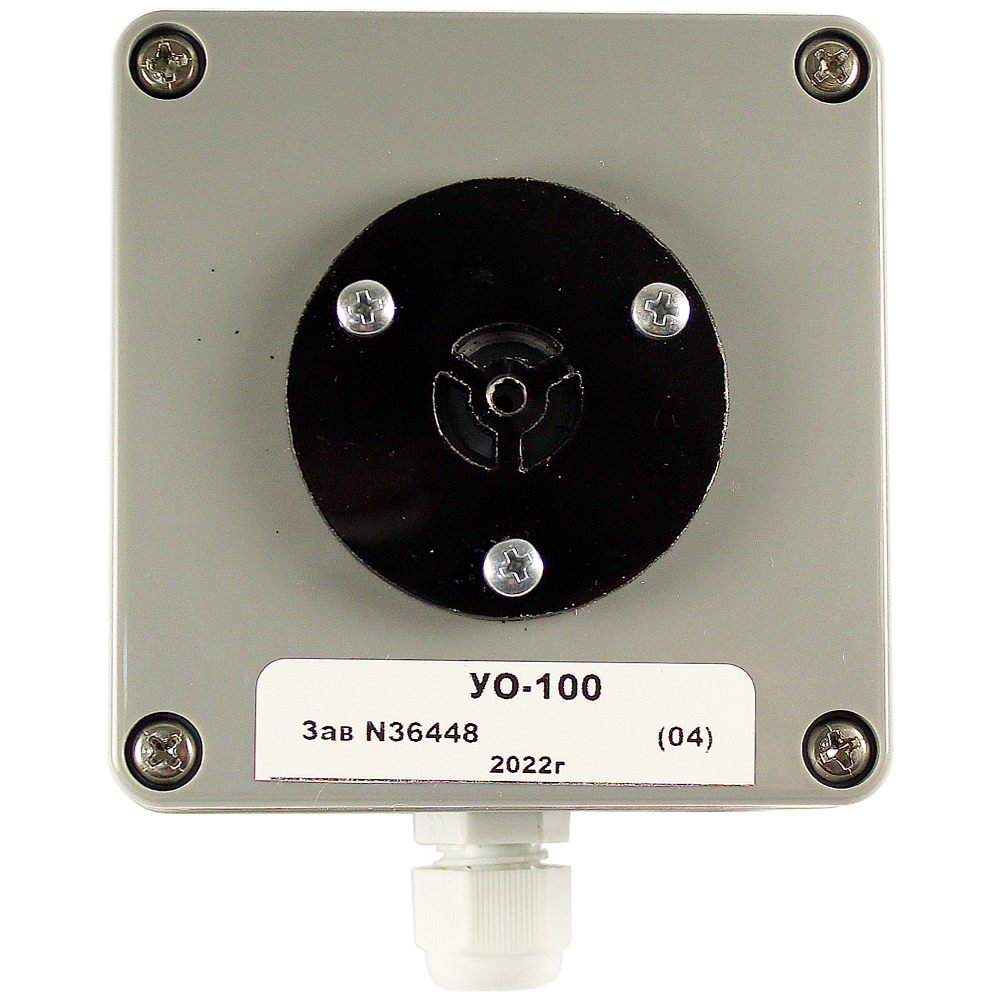

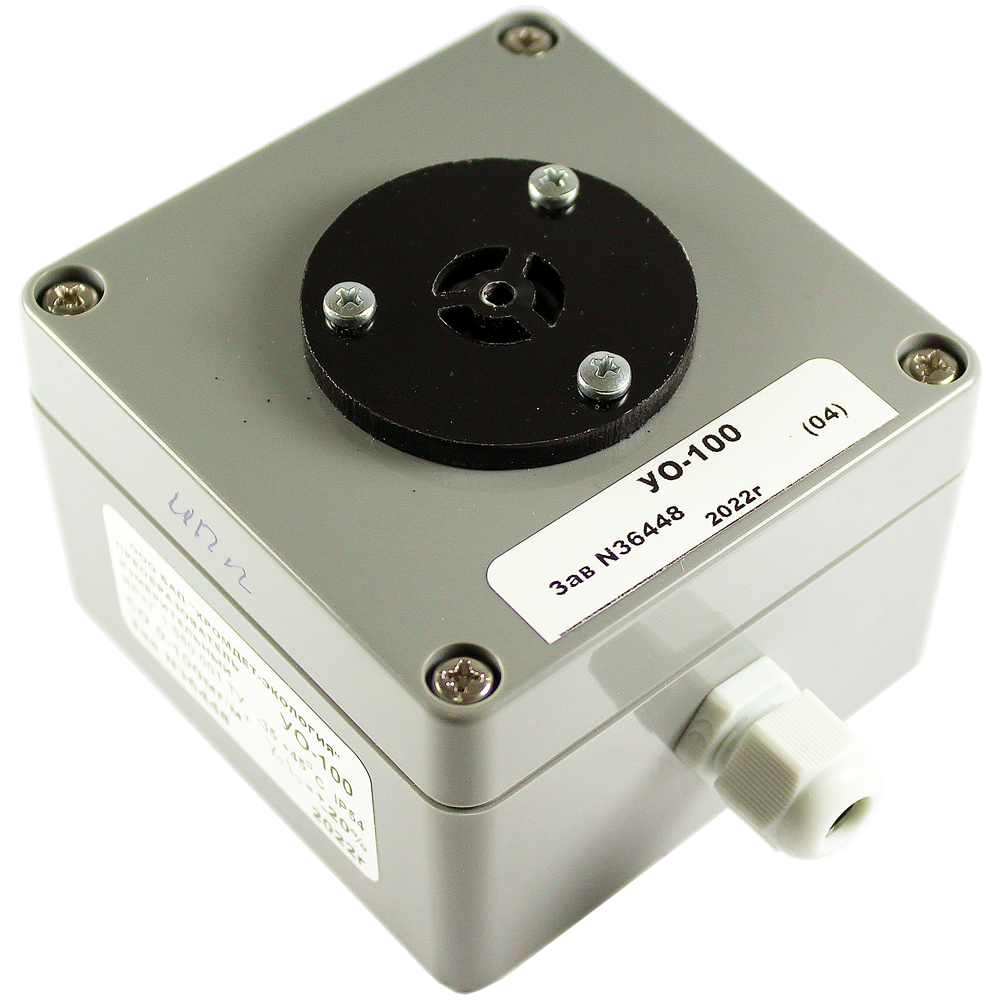

В стационарных ЭССА исп. БС применяются следующие типы детекторов - измерительных преобразователей (ИП):

ХЛ-5, ХЛ-25, ХЛ-50 - на хлор.
АМ-100, АМ-500 - на аммиак.
СВ-30 - на сероводород.
СД-30 - на диоксид серы.

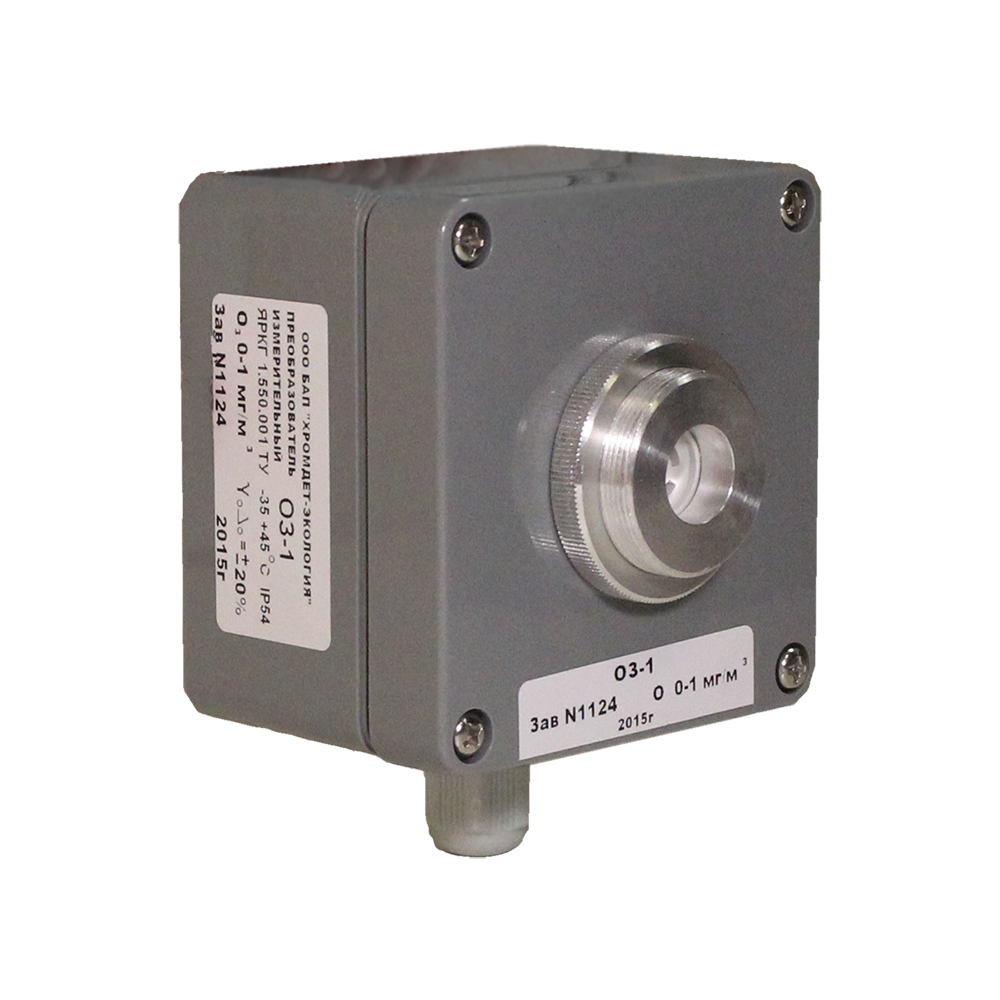

ОЗ-1 - на озон.
АД-10 - диоксид азота.
АО-30 - оксид азота.
КС-30 - кислород.

Однокомпонентные ЭССА в исполнении БС имеют следующие варианты модификаций:

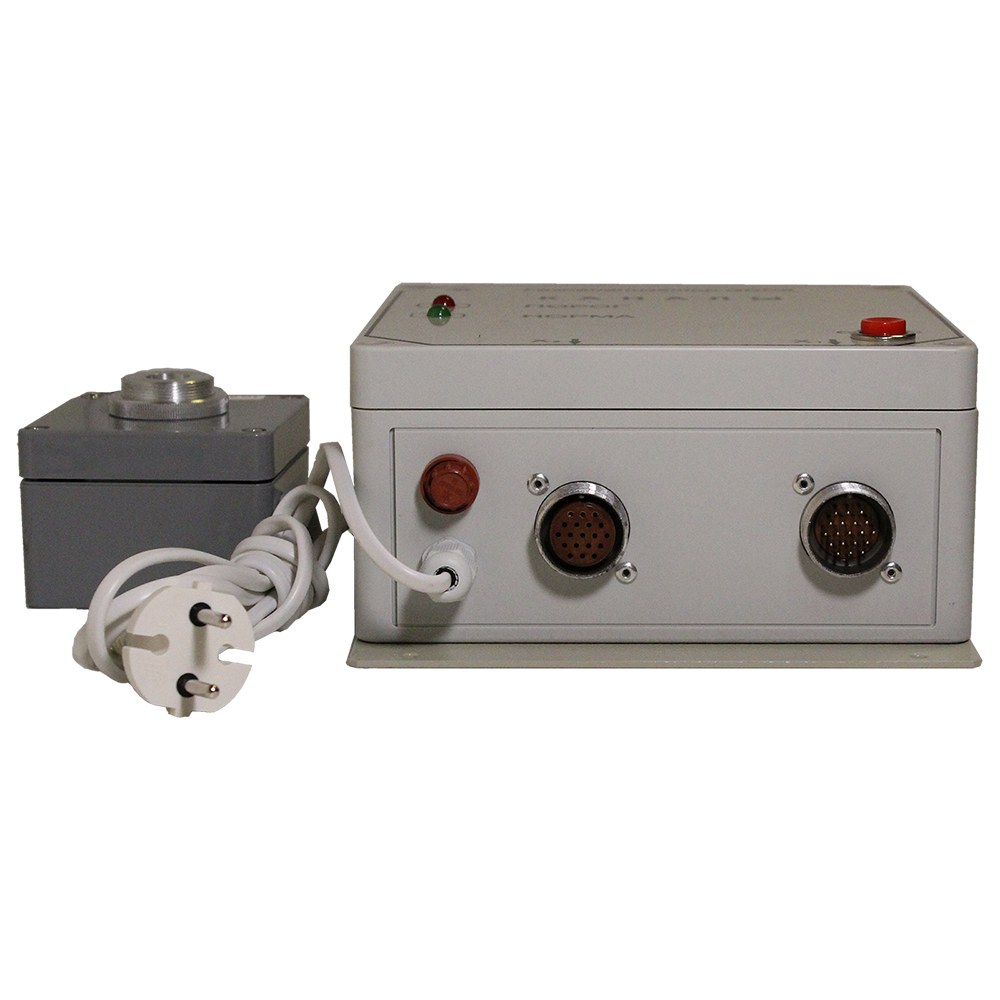

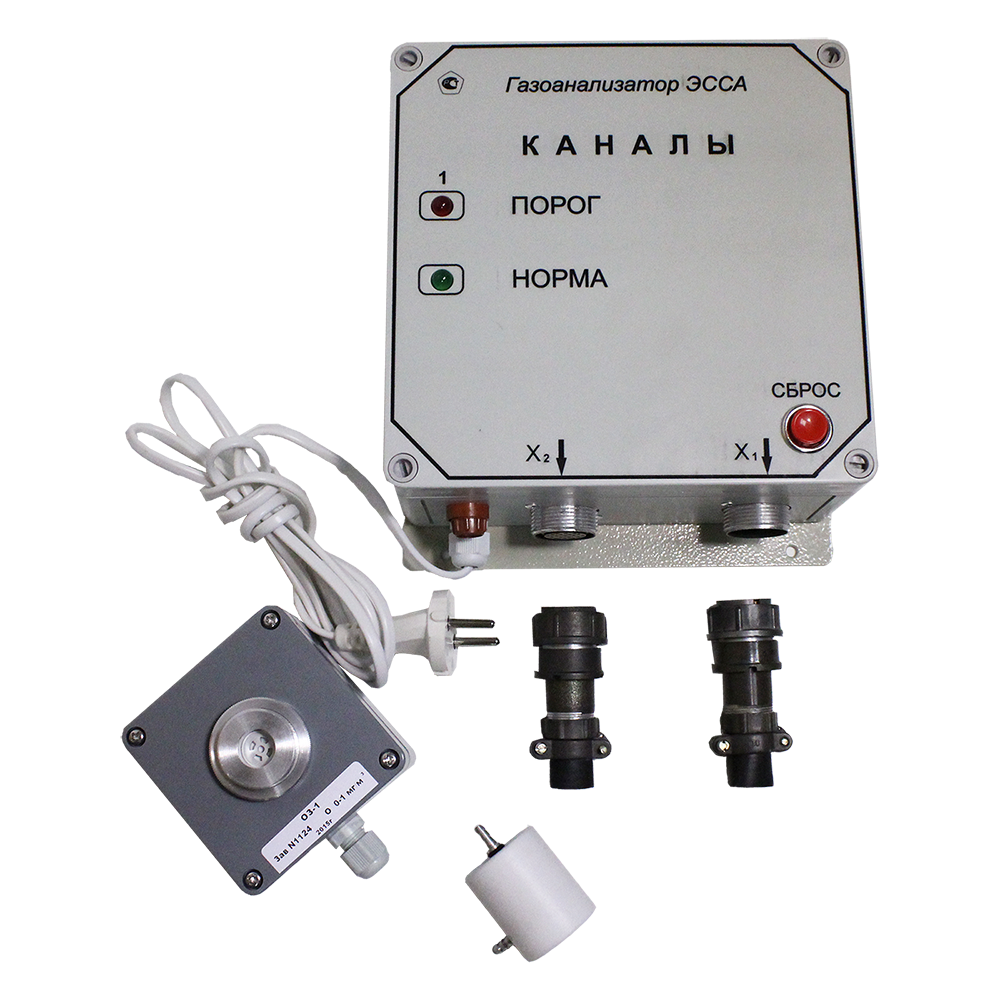

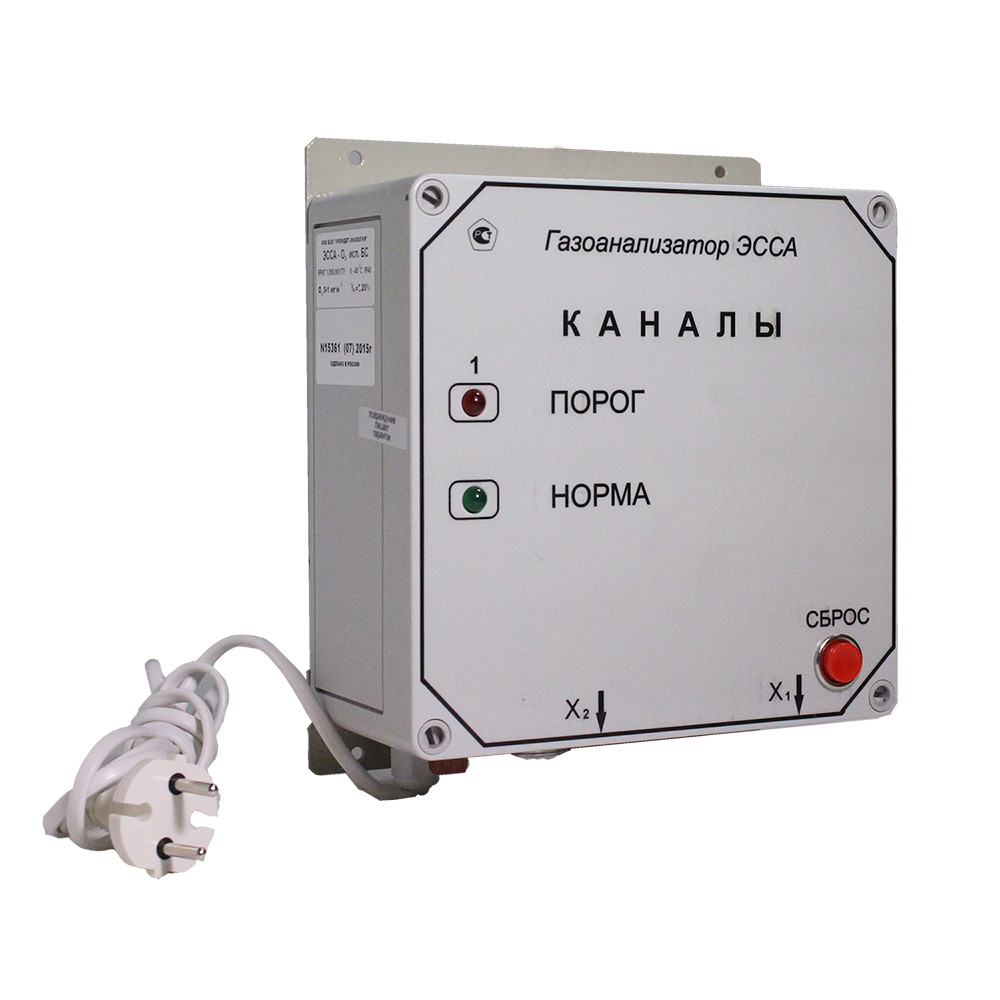

"БС" – с блоком сигнализации, состоят из блока сигнализации (БС) и измерительных преобразователей (ИП). Каждый ИП соединяется с БС кабелем, образуя измерительный канал. Для соединения ИП и БС используется двужильный экранированный кабель типа КСПЭВГ или аналогичный. Тип ИП зависит от измеряемого компонента. Тип ИП и их количество определяются при заказе и отмечаются в паспорте. Общее количество ИП, соединяемых с БС – от 1 до 16.
"БС/И" – с цифровой индикацией концентрации измеряемого компонента, состоят из БС со встроенным блоком индикации (БИН) и ИП. БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
"БС/Р" – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по интерфейсу RS485 (RS232), состоят из БС с встроенным БИН, ИП и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м.
"БС/Н" – с независимым формированием релейных сигналов для каждого измерительного канала (группы измерительных каналов). Газоанализаторы состоят из БС, ИП и блоков реле (БР). Каждый БР имеет выходы в виде «сухих» контактов, по одному выходу на каждый порог сигнализации для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов (групп измерительных каналов).

Технические характеристики

Диапазоны измерений

NH3 Аммиак	0-100 мг/м3 (ИП АМ-100) или 0-500 мг/м3 (ИП АМ-500)
Cl2 Хлор	0-5 мг/м3 (ИП ХЛ-5), или 0-25 мг/м3 (ХЛ-25), или 0-50 мг/м3 (ИП ХЛ-50)
H2S Дигидросульфид (Сероводород)	0-30 мг/м3
SO2 Серы диоксид (Ангидрид сернистый)	0-30 мг/м3
O2 Кислород	0-30 % об.
O3 Озон	0-1 мг/м3
NO Азота оксид	0-30 мг/м3
NO2 Азота диоксид	0-10 мг/м3

Погрешность измерений

NH3 Аммиак	±20%
Cl2 Хлор	±20%
H2S Дигидросульфид (Сероводород)	±20%
SO2 Серы диоксид (Ангидрид сернистый)	±20%
O2 Кислород	±2,5%
O3 Озон	±20%
NO Азота оксид	±20%
NO2 Азота диоксид	±20%

Пороги сигнализации

2 порога сигнализации.

По аммиаку NH₃: 20 и 60 мг/м³, или 60 и 500 мг/м³.
По хлору Cl₂: 1 и 3 мг/³, или 1 и 20 мг/м³, или 25 и 40 мг/м³.
По сероводороду H₂S: 10 и 25 мг/м³.
По диоксиду серы SO₂: 10 и 25 мг/м³.
По кислороду O₂: 19 и 23 % об.
По озону O₃: 0,1 и 0,3 мг/м³.
По оксиду азота NO: 3 и 10 мг/м³.
По диоксиду азота NO₂: 2 и 8 мг/м³.

Принцип работы

Электрохимический

Способ отбора пробы

Диффузионный (конвекционный)

Выходные сигналы

RS485, Релейный

Диапазон рабочих температур

Для БС и БР: 0...+45 °С; для ИП: -35...+45°С

Исполнение по степени защиты

IP40, IP54

Питание

~ 220 В

Габариты

БС - 210х182х90 мм (до 8 ИП) или 210х364х90 мм (от 9 до 16 ИП); БР - 230х182х94 мм; ИП - 80х105х75 мм

Вес

БС - 5 кг, БР - 3 кг, ИП - 0,4 кг

Структура обозначения

ЭССА

NH3/16

БС

/И

/Р

/Н

(0-100 мг/м3)

Диапазон измерения (для тех компонентов, по которым существует несколько вариантов ИП)

Шифр функции независимого формирования релейных сигналов для каждого измерительного канала (группы каналов)

Шифр наличия цифрового интерфейса для связи с ПК

Шифр наличия цифровой индикации

Исполнение многоканальное с блоком сигнализации

Измеряемый компонент/Количество каналов (ИП)

Наименование модели

Варианты исполнения

Варианты исполнения:

ЭССА-NH₃/4 исп. БС (0-500 мг/м³) газоанализатор стационарный многоканальный.
ЭССА-Cl₂/10 исп. БС/И (0-5 мг/м³) газоанализатор стационарный многоканальный.
ЭССА-H₂S/12 исп. БС/Р газоанализатор стационарный многоканальный.
ЭССА-SO₂/16 исп. БС/И/Р/Н газоанализатор стационарный многоканальный.
и т.д.

Стандартный комплект поставки

Стандартный комплект поставки:

Блок сигнализации.
Измерительные преобразователи (тип и количество зависит от модификации).
Блок реле с кабелем (в зависимости от модификации).
Насадка градуировочная.
ЗИП.
Блок сопряжения с компьютером в комплекте с адаптером (в зависимости от модификации).
Диск с программным обеспечением (в зависимости от модификации).
Руководство по эксплуатации.
Паспорт.
Методика поверки.

Дополнительная комплектация, опции

Дополнительная комплектация, опции:

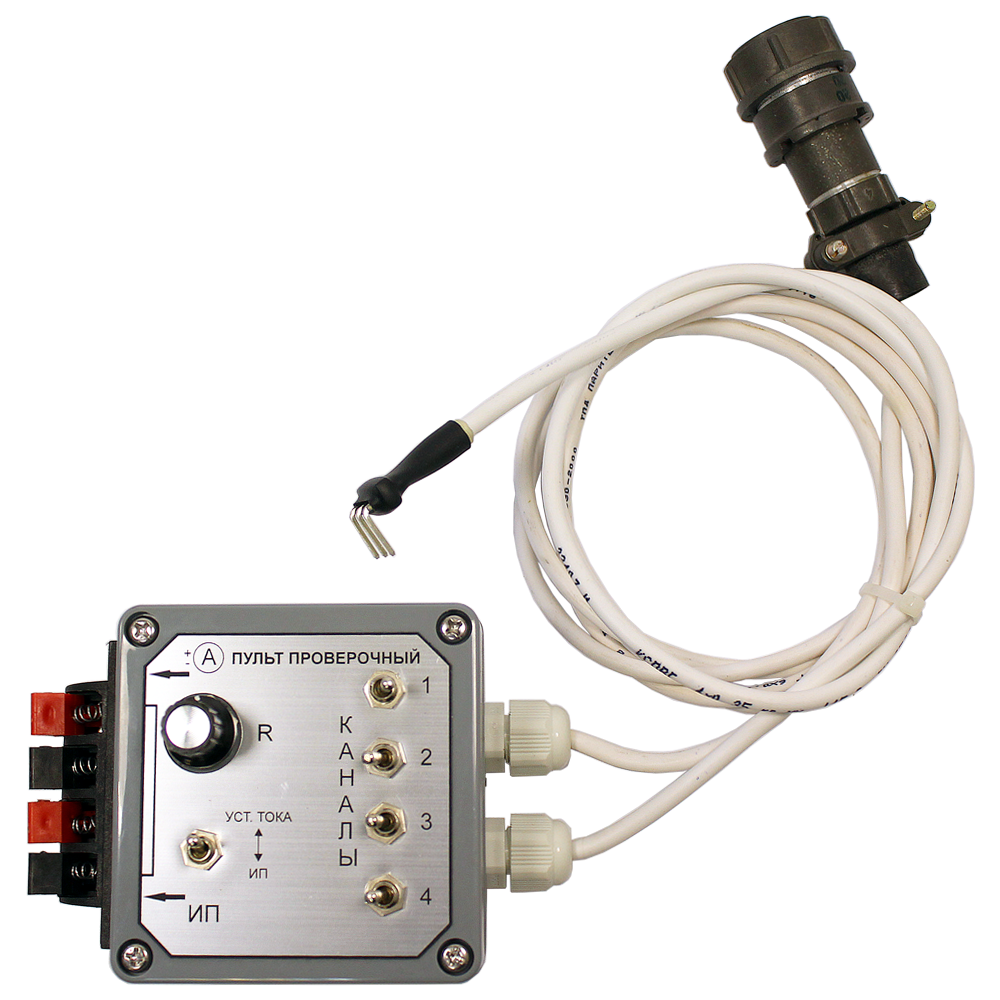

Пульт проверочный.

Скачать документацию

Скачать документацию:

Газоанализаторы стационарные ЭССА, исполнение БС. Руководство по эксплуатации.

Газоанализаторы стационарные ЭССА. Методика поверки.
