PRIMA-XIR сигнализаторы газа стационарные инфракрасные

big
big
mini
mini

Область применения:

Безопасность работ/Контроль ДВК горючих газов

Тип:

Стационарный/Одноканальный

Режим работы:

Непрерывный

Количество каналов:

1

Наименования контролируемых компонентов:

C2H4 Этен (Этилен), C3H8 Пропан, C4H10 Бутан, C6H14 Гексан, C7H16 Гептан, C7H8 Метилбензол (Толуол), CH4 Метан

Количество контролируемых компонентов (одним прибором):

1

Маркировка взрывозащиты:

ExdIICT4Gb, ExtIIICT

Цена (без учета НДС): По запросу руб.

Описание

Стационарный одноканальный оптический датчик-газоанализатор PRIMA-XIR используется для автоматического непрерывного измерения ДВК (довзрывоопасных концентраций) горючих газов и паров горючих жидкостей в воздухе рабочей зоны с выдачей сигнализации при превышении установленных пороговых значений.

Газоанализатор PRIMA-XIR может применяться внутри помещений и снаружи, при морской добыче и транспортировке нефти и газа, в химической и нефтехимической промышленности, для систем водоснабжения и канализации, на автозаправках и хранилищах ГСМ и подобных объектах, где требуется контроль уровня горючих газообразных углеводородов.

Стационарный сигнализатор Prima-XIR возможно использовать в качестве:

  • Одноканального автономного стационарного взрывозащищённого газоанализатора Prima-XIR.
  • Датчика (первичного преобразователя) Prima-XIR, входящего в состав стационарных измерительных газоаналитических систем GasGard-XL, 9010/9020, Suprema и Suprema Touch, которые предназначены для обеспечения промышленной безопасности персонала и оборудования на опасных производственных объектах.

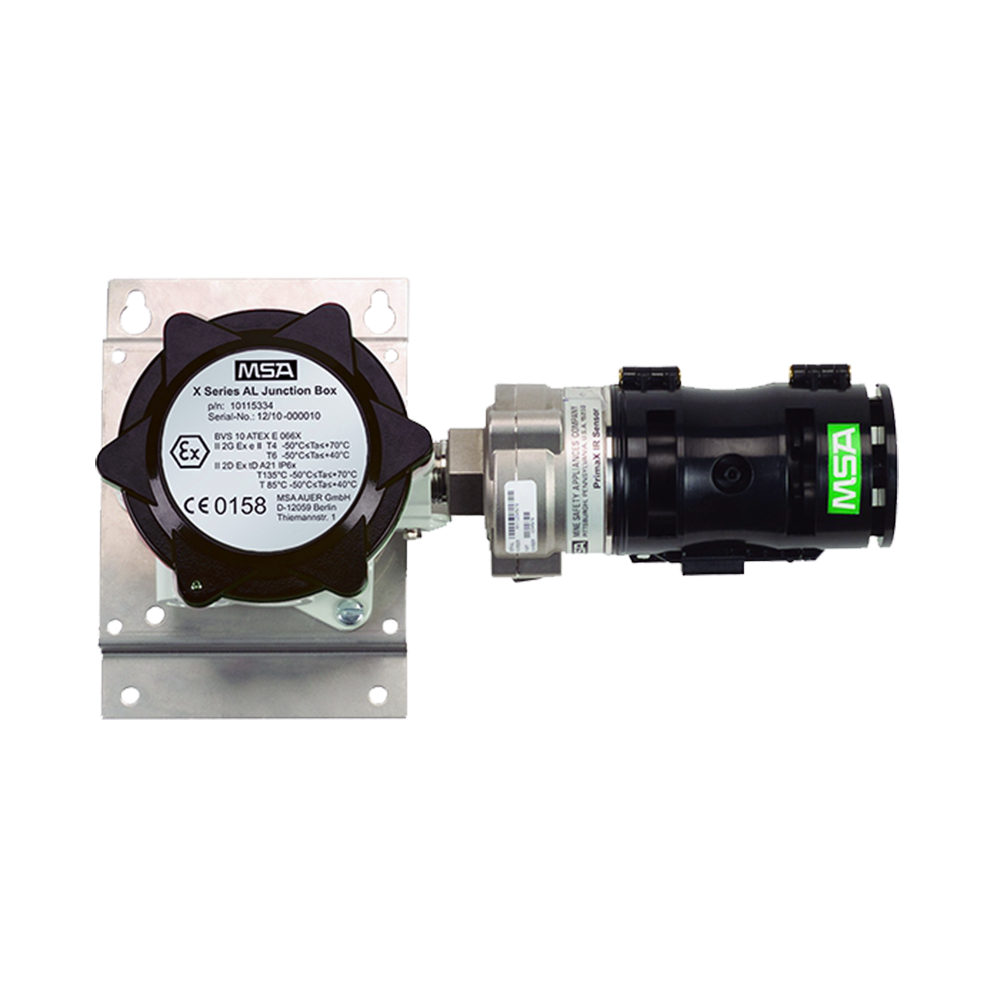

Одноканальный стационарный инфракрасный сигнализатор Prima-XIR состоит из двух элементов, соединённых между собой:

  • Блок измерительного преобразователя в корпусе из нержавеющей стали.
  • Распределительная (клеммная) коробка, выполненная из нержавеющей стали или алюминия (в зависимости от исполнения).

Основные особенности сигнализатора газа PRIMA-XIR:

  • Запатентованная конструкция двойного источника ИК-излучения обеспечивает двойной уровень надежности и бесперебойную работоспособность.
  • Защитная крышка от неблагоприятных погодных практически не влияет на скорость отклика датчика и эффективность его работы.
  • Прогреваемые оптические элементы защищены от конденсации влаги.
  • Стандартный аналоговый выход 4-20 мА.

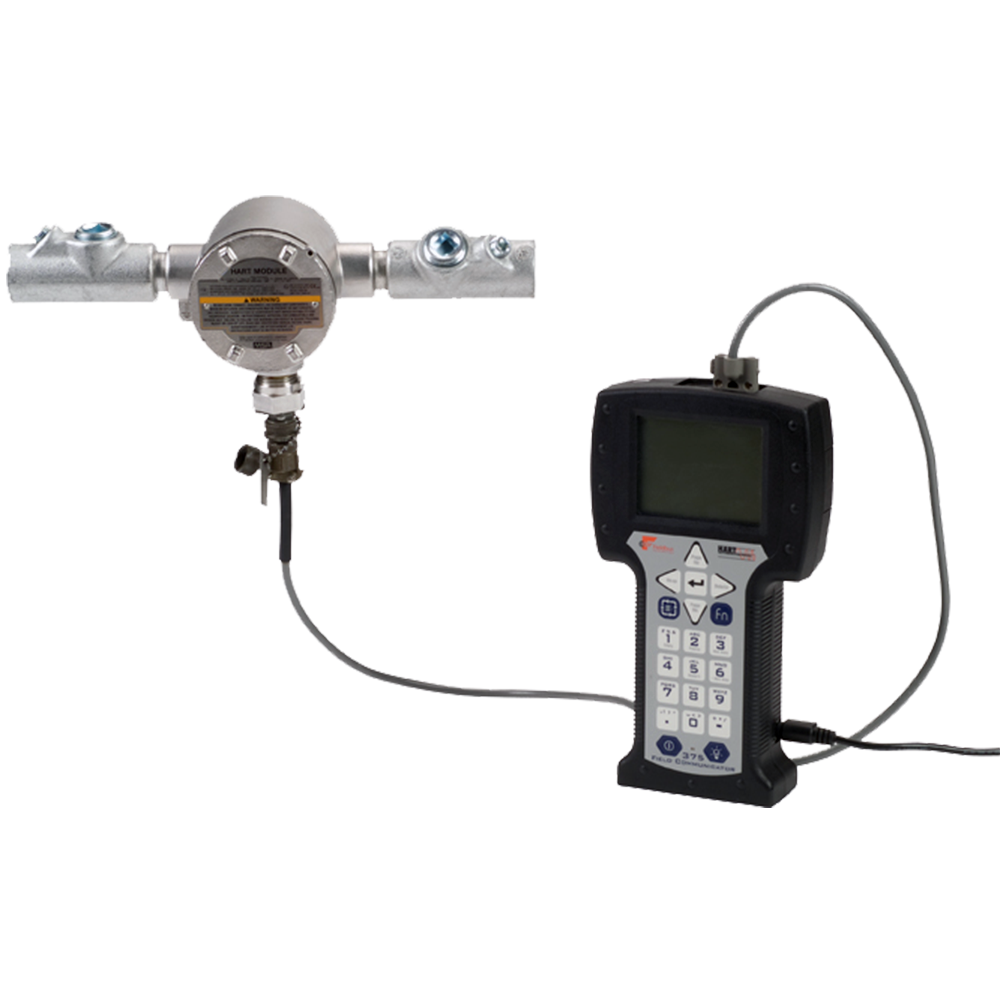

  • Удобная настройка параметров, калибровка и обслуживание прибора при помощи связи по цифровому протоколу HART.
  • Калибровка детектора при помощи калибровочной крышки легко осуществляется одним человеком.
  • Простое подсоединение к контрольной системе через клеммные коробки из алюминия или нержавеющей стали.
  • Сертифицированный уровень интегральной безопасности SIL 2.
  • Прочный корпус из нержавеющей стали (SS316) с уровнем защиты от внешних воздействий IP67 обеспечивают работу детектора в самых сложных погодных условиях.
  • Заводская калибровка упрощает и ускоряет ввод детектора в эксплуатацию.
  • Возможна работа при минус 50°C благодаря встроенному нагревателю (по спец. заказу).

Технические характеристики

Диапазоны измерений
CH4 Метан
0-50% НКПР, (0-2,2% об.);
50-100% НКПР, (2,2-4,4% об.)
C3H8 Пропан
0-50% НКПР, (0-0,85% об.);
50-100% НКПР, (0,85-1,7% об.)
C4H10 Бутан
0-50% НКПР, (0-0,7% об.);
50-100% НКПР, (0,7-1,4% об.)
C5H12 Пентан
0-50% НКПР, (0-0,7% об.)
C6H14 Гексан
0-50% НКПР, (0-0,5% об.);
50-100% НКПР, (0,5-1% об.)
C7H16 Гептан
0-50% НКПР, (0-0,55% об.)
C2H4 Этен (Этилен)
0-50% НКПР, (0-1,15% об.);
50-100% НКПР, (1,15-2,3% об.)
C7H8 Метилбензол (Толуол)
0-50% НКПР, (0-0,55% об.)
Погрешность измерений
CH4 Метан
абс. ±5% НКПР; относ. ±10%
C3H8 Пропан
абс. ±5% НКПР; относ. ±10%
C4H10 Бутан
абс. ±5% НКПР; относ. ±10%
C5H12 Пентан
абс. ±5% НКПР
C6H14 Гексан
абс. ±5% НКПР; относ. ±10%
C7H16 Гептан
абс. ±5% НКПР
C2H4 Этен (Этилен)
абс. ±5% НКПР; относ. ±10%
C7H8 Метилбензол (Толуол)
абс. ±5% НКПР
Принцип работы
Оптический инфракрасный абсорбционный
Способ отбора пробы
Диффузионный (конвекционный)
Выходные сигналы
HART, Токовый 4-20 мА
Диапазон рабочих температур
-40...+80°С
Исполнение по степени защиты
IP67
Габариты
89×205×89 мм
Вес
2 кг

Стандартный комплект поставки

Стандартный комплект поставки:
  • Датчик Prima-XIR [нержавеющая сталь марки 316].
  • Защитная крышка.
  • Руководство по быстрому запуску.
  • Компакт-диск, содержащий руководство по эксплуатации, технические характеристики HART и монтажный чертеж.

Дополнительная комплектация, опции

Дополнительная комплектация, опции:
  • Калибровочный колпачок.
  • Комплект распределительной коробки из алюминия.
  • Комплект распределительной коробки из нержавеющей стали марки 316.
  • Вставки для защиты от насекомых/удаленной калибровки.
  • Солнцезащитное устройство.
  • Калибровочная крышка.
  • Кабель портативного коммуникатора HART.
  • Потоковая насадка.
  • 3-ходовой клапан с кнопкой.
  • Кольцевое уплотнение датчика.
  • Защитная крышка.
  • Тросик из нержавеющей стали.
  • Монтажный фланец для воздуховодов.
