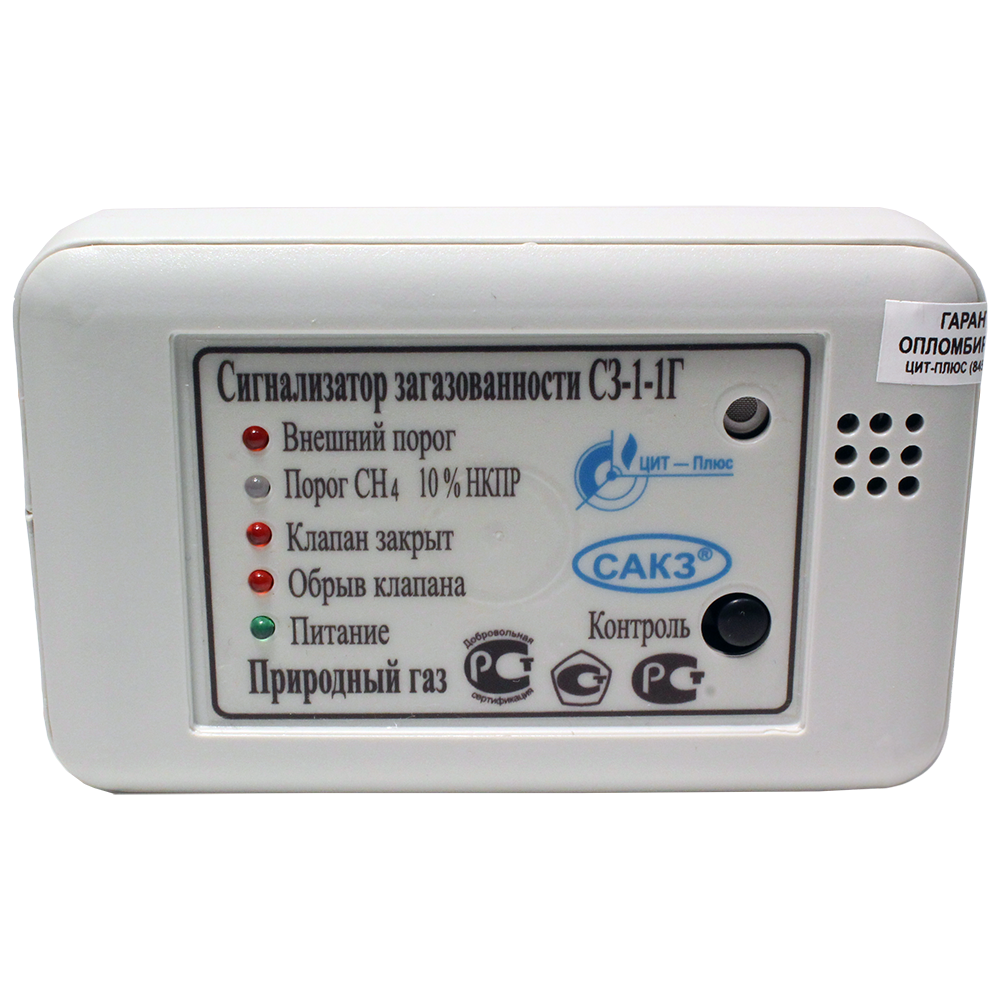

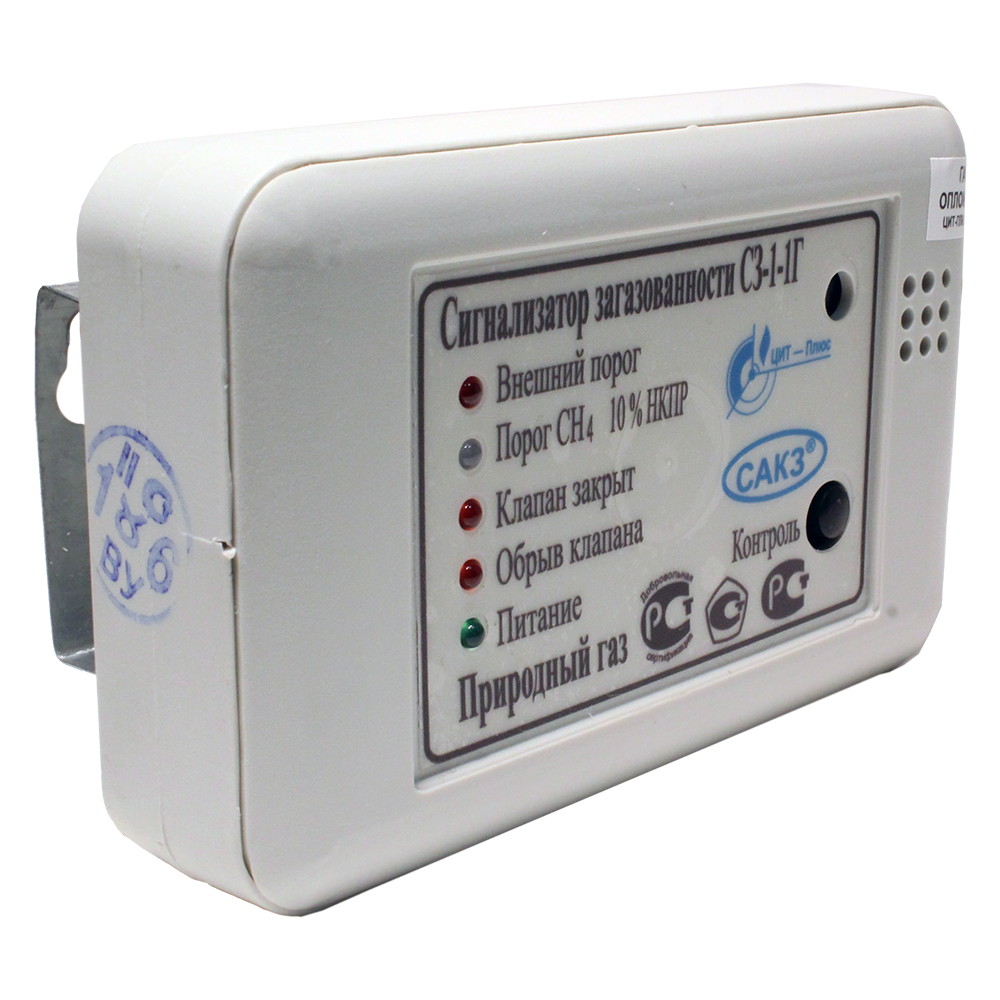

СЗ-1 сигнализаторы загазованности природным газом
Область применения: Безопасность работ/Контроль ДВК горючих газов
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: CH4 Метан
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: Нет
Цена (без учета НДС): По запросу руб.
Описание
Сигнализаторы загазованности природным газом СЗ-1 предназначаются для:
- Непрерывного контроля содержания газа (природного согласно ГОСТ 5542-87) в атмосфере котельных, а также других помещений как коммунально-бытовых, так и производственных.
- Подачи сигналов (светового и звукового) при возникновении в контролируемом помещении концентраций природного газа, соответствующих сигнальным уровням.
- Генерирования сигналов управления запорным газовым клапаном, имеющим электромагнитное управление типов КЗЭУГ, КЗГЭМ-У и других с целью перекрытия подачи газа при угрозе аварии и/или при подаче на прибор внешнего управляющего сигнала.
- Подачи сигналов аварии на периферийные устройства.
- Запоминания состояния аварии (для сигнализатора СЗ-1-1ГТ).
Сигнализаторы загазованности природным газом СЗ-1 можно также использовать:
- Для управления исполнительными механизмами, способными воспринимать сигналы, генерируемые сигнализаторами.
- Как звуковой и световой индикатор сигналов периферийных датчиков пороговых состояний параметров, а также сигнала о нарушении коммутации с клапаном, который подключён к прибору.
Для работы группы приборов используются сигнализаторы загазованности СЗ-1-2С "ЛИДЕР". Количество сигнализаторов в группе можно варьировать от 1 до 16, но адресация должна начинаться с «лидера». Если большую контролируемую площадь разбить на зоны, то каждую зону можно контролировать одной группой сигнализаторов во главе с «лидером», к которому подключен клапан. В этом случае при срабатывании любого сигнализатора СЗ-1 в своей группе «лидер» закроет свой клапан.
Сигнализаторы могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК, так и самостоятельно.
Технические характеристики
| Пороги сигнализации | 1 фиксированный порог: 10±5% НКПР для СЗ-1-1ГТ; 10±5% НКПР для СЗ-1-1Г 2 фиксированных порога: 10±5% НКПР и 20±5% НКПР для СЗ-1-2Г, СЗ-1-2С и СЗ-1-2С "ЛИДЕР" |
| Принцип работы | Полупроводниковый, термокаталитический или оптический (по типу датчика) |
| Способ отбора пробы | Диффузионный (конвекционный) |
| Выходные сигналы | RS485 |
| Климатическое исполнение | УХЛ4.2 |
| Диапазон рабочих температур | -10...+50°С - для СЗ-1-2С и СЗ-1-2С "ЛИДЕР" +1...+40°С - для СЗ-1-1ГТ, СЗ-1-1Г, СЗ-1-2Г |
| Исполнение по степени защиты | IP31 |
| Питание | ~ 220 В |
| Габариты | 125х80х35 мм - для СЗ-1-2С, СЗ-1-2С "ЛИДЕР", СЗ-1-1Г и СЗ-1-2Г 120х75х45 мм - для СЗ-1-1ГТ |
| Вес | 0,5 кг - для всех сигнализаторов серии |
Варианты исполнения

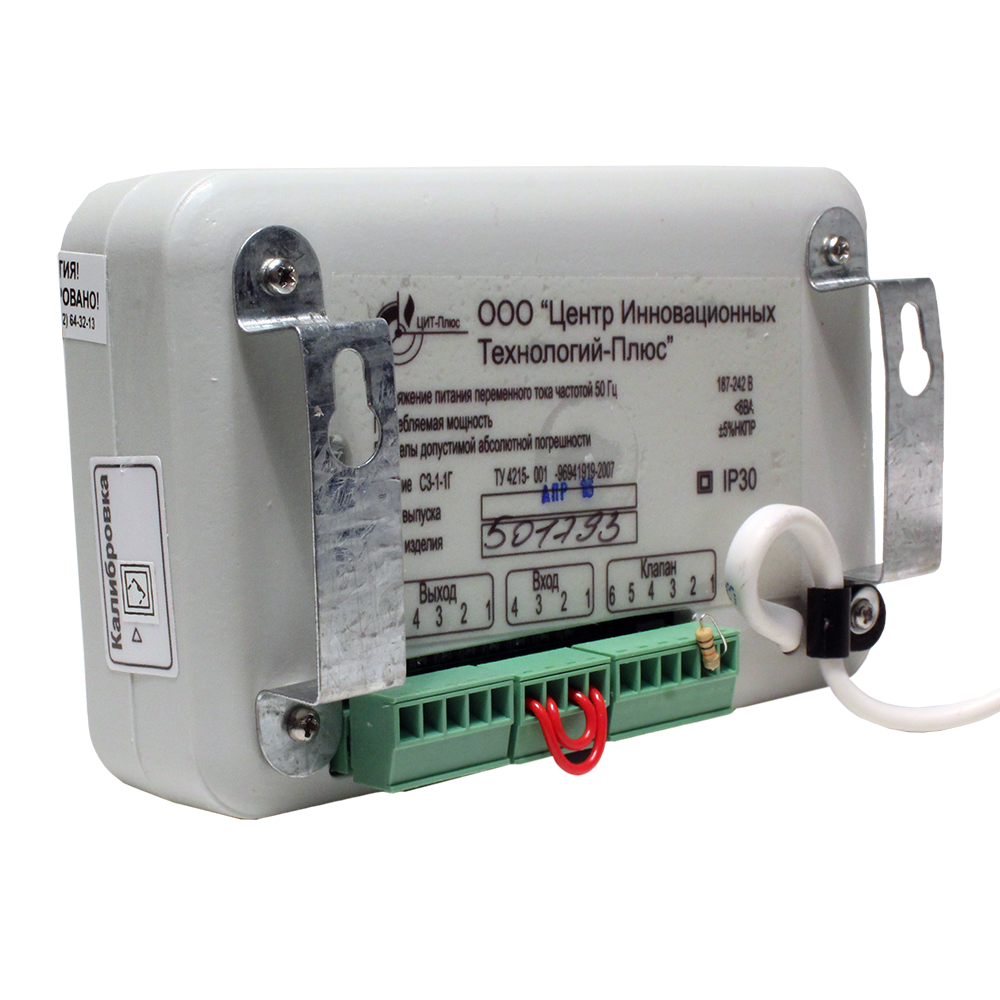

1. Сигнализаторы загазованности СЗ-1-1(2)Г, имеющие:
- Один или два порога срабатывания.
- Узел управления клапаном.
- Сигналы уровней КМОП логики на выходах и входах для подключения периферийного устройства.
2. Сигнализаторы загазованности СЗ-1-1ГТ, имеющие:
- Один порог срабатывания.
- Узел управления клапаном.
- Сигналы уровней КМОП логики на выходах и входах для подключения периферийного устройства.
- Сигнализацию (звуковую и световую) о нарушении коммутации с клапаном, который подключён к сигнализатору.
3. Сигнализаторы загазованности СЗ-1-2С, имеющие 2 фиксированный порога (предупреждающий и аварийный), а также позволяющие производить контроль загазованности в широком диапазоне температур (-10...+50°С).
4. Сигнализаторы загазованности СЗ-1-2С "ЛИДЕР", позволяющие управлять группой сигнализаторов. Работают при температуре -10...+50°С.
