ГАНК-4 (А, Р, АР) газоанализаторы переносные универсальные

Газоанализаторы ГАНК-4 в исполнениях (А), (Р), (АР) предназначены для автоматического непрерывного или периодического контроля концентрации одного из 25 вредных веществ в одном приборе, без пробоподготовки, в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне - атмосферный воздух и воздух рабочей зоны (АР). Последовательные измерения концентраций вредных веществ осуществляются на встроенных датчиках (до 10 датчиков в одном приборе) и на сменных химкассетах (до 15 химкассет в одном приборе).

Принцип действия газоанализатора комбинированный и основан на следующих методах измерений:

  • Со встроенными датчиками:
    • Электрохимический (СО, О2, Н2 и др.).
    • Термокаталитический (СН4, C6H14 и др.).
    • Полупроводниковый (C8H8, C6H6 и др.).
  • Cо сменной химкассетой: оптронноспектрофотометрический.
  • C дожигателем и химкассетой: конверсионный оптронноспектрофотометрический (CCl4 и др.).

Преимущества газоанализаторов ГАНК-4

  • Универсальность – индивидуальный набор датчиков и химкассет по заказу потребителя, широкий спектр измеряемых веществ (более 200).
  • Удобство – автоматическое определение концентраций вредных веществ непосредственно на объекте измерения.
  • Экономия времени – отсутствие пробоподготовки, "мокрой химии", возможность работы в полевых условиях.
  • Безопасность – исключен контакт с ядовитыми, агрессивными, канцерогенными веществами.
  • Экономия средств – сокращение средств на приобретение химических реактивов и расходных материалов.

Газоанализаторы ГАНК-4 также позволяют осуществлять контроль концентрации вредных веществ в промышленных выбросах, в технологических процессах при отборе проб во фторопластовые емкости и с использованием разбавителя в соответствии с Методикой выполнения измерений (МВИ).

Обозначения:

  • МВИ - методика выполнения измерений,
  • (А) - атмосферный воздух, (Р) – рабочая зона, (П) – промышленные выбросы,
  • Название вещества с (А) или (Р) – наименование вещества по гигиеническим нормативам для атмосферного воздуха или воздуха рабочей зоны,
  • (Да) – вещество внесено в Госреестр,
  • Д - датчик, Х - химкассета, дож. – используется дожигатель.

Перечень зарегистрированных методик выполнения измерений (МВИ) газоанализаторами ГАНК-4.

Газоанализаторы воздуха ГАНК-4 могут быть укомплектованы дополнительно датчиками для измерения метеопараметров и физических факторов:

  • Температуры, давления, влажности.
  • Шума.
  • Вибрации.
  • Освещённости.

Комплект газоанализатора ГАНК-4
Комплект переносного газоанализатора ГАНК-4

При  установке  метеодатчиков  автоматически  производится корректировка по температуре и давлению.

Номер в Госреестре: 24421-09.

Производитель: ООО «НПО «Прибор» ганк».

Области применения ГАНК-4 (А, Р, АР):

  • Центры лабораторного анализа и технических измерений (ЦЛАТИ).
  • Центры гигиены и эпидемиологии (ЦГиЭ).
  • Лаборатории охраны труда промышленных предприятий.
  • Центры оценки условий труда.
  • Службы производственного экологического контроля предприятий.
  • Службы по гидрометеорологии и мониторингу окружающей среды.
  • Подразделения МЧС и Министерства Обороны.
  • Службы экологии железнодорожного и автомобильного транспорта.

Диапазоны измерения вредных веществ, мг/м3 (% об.):

  • В атмосферном воздухе (А) - от 0,5 ПДКсс до 0,5 ПДКр.з.
  • В воздухе рабочей зоны (Р) - от 0,5 ПДКр.з. до 20 ПДКр.з.
  • Расширенный диапазон (АР) - от 0,5 ПДКсс до 0,5 ПДКр.з. и от 0,5 ПДКр.з. до 20 ПДКр.з.

Ганк-4. Перечень контролируемых веществ.

Предел основной относительной погрешности ±20%
Предел допускаемой дополнительной погрешности не более 0,6 (от основной)
Время прогрева газоанализатора после включения не более 15 мин
Продолжительность отбора пробы с использованием  встроенных датчиков не более 10 с
Продолжительность отбора пробы с использованием сменных химкассет не более 20 с
Количество разовых измерений концентраций одной химкассетой не менее 1000
Потребляемая мощность не более 8 ВА
Время непрерывной работы газоанализатора от встроенного аккумулятора 7 ч
Время зарядки аккумулятора 4-5 ч
Расход воздуха с химкассетой 0,5±0,1 л/мин
Расход воздуха на датчиках 1,8±0,2 л/мин
Объем памяти не более 10000 записей
Зарядка аккумулятора от сети переменного тока  220 В, 50 Гц
ГАНК-4(Р)
Область применения: Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Экология/Прочее, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Переносной
Режим работы: Периодический
Наименования контролируемых компонентов: C3H5CL 3-Хлор-1-пропен (Хлористый аллил), C5H12O2 2,2-Диметилпропан-1,3-диол (2,2-Диметилпропан-1,3-диол по Бутан-1,4-диолу), C2F3Cl3 1,1,2-трифтор-1.2.2-трихлорэтан (Фреон 113), HCL Гидрохлорид (Хлороводород, соляная кислота), Фреон 407а (Смесь фреонов R32, R125, R134a), C4H10O Этоксиэтан (Диэтиловый эфир), C7H8O Фенилкарбинол (Спирт бензиловый), Аэрозоль краски, CCl3F Трихлорфторметан (Фреон 11), Оксид цинка (в сварочном аэрозоле), C3H8O Пропан-2-ол (Изопропиловый спирт), C6H12O2 Бутилацетат, C2H4O Ацетальдегид (Этаналь), O3 Озон, C10H8 Нафталин, Cl2 Хлор, Скипидар, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C6H6 Бензол, C2H7N Диметиламин (N-Метилметанамин), C3H5CLO Хлорметил (Эпихлоргидрин), C5H4O2 Фуран-2-альдегид (Фурфурол), C2F3HCl2 1,1,1-трифтор-2.2-дихлорэтан (Фреон 123), HCN Гидроцианид (Водород цианистый, синильная кислота), Фреон 410а (Смесь фреонов 125, 32), C4H10O3 2,2-Оксидиэтанол (Диэтиленгликоль), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), Бензин, CCl4 Тетрахлорметан (Углерод 4-х хлористый) , Оксиды железа (в сварочном аэрозоле), C3H8O2 Диметокси метан (Метилаль), C6H13Br 1-Бромгексан (Бромгексан, Гексилбромид), C2H5CL Хлорэтан (Этилхлорид), Pb Свинец (и его соединения), C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CH5N Метиламин (Монометиламин), C4H6O2 2-Метилпроп-2-еновая кислота (Метакриловая кислота), C6H6CO Бензальдегид, C2H7N Этиламин, C3H6 Пропен (Пропилен), C5H5N Пиридин, C2F5Н Пентафторэтан (Фреон 125), HF Гидрофторид (Фтороводород), Фреон 507а (Смесь фреонов 125, 143), C4H2O3 Дигидрофуран-2,5-дион (2,5-Фурандион, Малеиновый ангидрид), C8H10 Этилбензол, Газ природный, CH2Cl2 Дихлорметан (Метилен хлористый), Оксиды марганца (в сварочном аэрозоле), C3H2F4 Фреон 1234уf, C6H14O Гексанол, C2H5CLО 2-Хлорэтанол (Этиленхлоргидрин), RSH Метантиолы (Меркаптаны), C12Н14О4 Диэтилбензол-1,2-дикарбонат (Диэтилфталат), CONH3 Формамид, CHBr3 Трибромметан (Бромоформ), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C6H6O Гидроксибензол (Фенол), C2H7NO2-Аминоэтанол (Моноэтаноламин), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C2FCl2H3 1,1-дихлор-1-фторэтан (Фреон 141в), HNO3 Азотная кислота, Ni Никель (и его соединения), C4Н8O2 1,4-Диоксан, C8H11N Диметиламинобензол (Аминодиметилбензол, ксилидины), Гептановая фракция (Нефрас), CH2O Формальдегид, Оксиды никеля (в сварочном аэрозоле), C4H10 Бутан, C6H14 Гексан, C2H5NO2 Нитроэтан, SF6 Серы гексафторид (Элегаз), C15-С20 Амины алифатические (Алкил С15-С20 амины), CO Углерода оксид (Угарный газ), CHF2Cl Дифторхлорметан (Фреон 22), C4H6O2 Этенилацетат (Винилацетат), C6H7N Аминобензол (Анилин), C2H8N2 1,2-Диаминоэтан (Этилендиамин), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C5H8 2-Метилбута-1,3-диен (Изопрен), C2H2CL2 1,1-Дихлорэтен (Дихлорэтилен), N2H4 Гидрaзин, C8H18O 2- этилгексанол (Изооктиловый спирт) , Дизельное топливо, CH2O2 Метановая кислота (Муравьиная кислота), Оксиды хрома (в сварочном аэрозоле), C4H10 Изобутан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C2H6 Этан, SO2 Серы диоксид (Ангидрид сернистый), C16H22O4 Дибутилбензол-1,2-дикарбонат (Дибутилфталат), CS2 Сероуглерод (Углерода дисульфид), CHF3 Трифторметан (Фреон 23), C4H8 Бутен (Бутилен), C6H12O2 4,4 Диметил-1,3-диоксан, C2HCL3 Трихлорэтилен (Трихлорэтен), Канифоль, C3H6O Спирт непредельного ряда (Аллиловый спирт), C5H8O2 Пентандиаль (Глутаровый альдегид), C2H3CL Хлорэтен (Винилхлорид), N2H4CS Тиокарбамид (Тиомочевина), C8H8 Этенилбензол (Стирол), CH3CL Хлорметан (Метилхлорид), Пыль (взвешенные частицы), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C2H6O (C2H5OH) Этанол (Этиловый спирт), C1-C10 Углеводороды алифатические предельные (по гексану), Cu Медь, CHFCl2 Дихлорфторметан (Фреон 21), C4H8O Бутаналь (Масляный альдегид), C7H12O2 Бутилпроп-2-еноат (Бутилакрилат), C2H2F4 1,1,1,2- тетрафторэтан (Фреон 134а), Керосин, C3H6O2 Метилацетат, C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), NaOH Натрия гидроксид (Щелочи едкие), C8H8O 1-Фенил-этанон (Ацетофенон), CH3NO2 Нитрометан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C4H10O Бутан-2-ол (Изобутанол), C6H15NO3 Три-2-(гидроксиэтил)амин (Триэтаноламин), C2H6O2 Этан-1,2диол (Этиленгликоль), C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), Fe2O3 диЖелеза триоксид, Сольвент - нафта, C4H8O Бутан-2-он (Метилэтилкетон), C7H16 Гептан, C2H3F3 1,1,1-Трифторэтан (Фреон 143), C9H10O2 Бензилацетат, Марганец (в сварочном аэрозоле), C3H7NO2 2-Нитропропан (Нитропропан), C6-C10 Углеводороды (по гексану), C2H4 Этен (Этилен), NH3 Аммиак, CH3OH Метанол (Метиловый спирт), CF3Cl Трифторхлорметан (Фреон 13), C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C6H5Br Бромбензол, C2H6S Диметилсульфид, BrC6H5O 4-Бром-1-гидроксибензол (Бромгидроксибензол, Бромфенол), C24Н38О4 Диоктилбензол-1,2-дикарбонат (Бис(2-этилгексил)фталат, Диоктилфталат), H2S Дигидросульфид (Сероводород), C Углерод (Сажа), C4H8O Тетрагидрофуран, C7H16O Гептанол, C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C9H12 (1-Метилэтил) бензол (Изопропилбензол, Кумол), Масла минеральные нефтяные, C3H7ON N,N-Диметилформамид (ДМФА), C6H10O Циклогексанон, C2H4CL2 1,2-Дихлорэтан, NO2 Азота диоксид, CH3SH Метантиол (Метилмеркаптан), CF4 Тетрафторметан (Фреон 14), C4H10O2 Бутан-1,4-диол (Бутандиол), C6H5CL Хлорбензол, C2H6S Этантиол (Этилмеркаптан), C10H10O4 Диметилбензол-1,2-дикарбонат (Диметилфталат), C5H12 Пентан, C2Br2F4 1,2 дибром-1,1,2,2-Тетрафторэтан (Фреон 114в2), H2SO4 Серная кислота, Уайт-спирит, C4H8O2 Этилацетат, C7H7CL Хлорметилбензол (Хлортолуол), C3H4O Проп-2ен-1-аль (Акролеин), C9H12 1-Метил-4-этилбензол (Этилтолуол), Оксид алюминия (в сварочном аэрозоле), C3H8 Пропан, C6H11NO Гексагидро-2Н-азепин-2-он (Капролактам), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), NO Азота оксид, CH4 Метан, CH3Br Бромметан, C4H11N Диэтиламин, C6H5NO2 Нитробензол, C2H6SO Диметилсульфоксид (ДМСО), C10H12 1,2,3,4-Тетрагидронафталин (Тетралин), C3H4O2 Проп-2-еновая кислота (Акриловая кислота), C5H12O Пентан-1-ол (Спирт амиловый), C2CL4 Тетрахлорэтилен (Перхлорэтилен), H3РO4 Ортофосфорная кислота (Фосфорная кислота), Фреон 404а (Смесь фреонов 125, 134а, 143), C4H10N2 Пиперазин (Диэтилендиамин), C7H8 Метилбензол (Толуол), CCl2F2 Дифтордихлорметан (Фреон 12) , Оксид меди (в сварочном аэрозоле), C3H8O Пропан-1-ол (Пропиловый спирт), C6H12 Циклогексан, C2H4O2 Этановая кислота (Уксусная кислота), O2 Кислород, C10H14 Диэтилбензол, CHCL3 Трихлорметан (Хлороформ), Cr2O3 ди Хром триоксид (по хрому III), C4H5CL 2-Хлорбута-1,3-диен (Хлоропрен), C6H5OC5H5 Бифенил (1,1-оксидибензол, Динил), C2H6О Оксибисметан (Диметиловый эфир)
Количество контролируемых компонентов (одним прибором): 25
Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Технические характеристики

Описание

Газоанализаторы ГАНК-4 в исполнениях (А), (Р), (АР) предназначены для автоматического непрерывного или периодического контроля концентрации одного из 25 вредных веществ в одном приборе, без пробоподготовки, в атмосферном воздухе (А), в воздухе рабочей зоны (Р) и в расширенном диапазоне - атмосферный воздух и воздух рабочей зоны (АР). Последовательные измерения концентраций вредных веществ осуществляются на встроенных датчиках (до 10 датчиков в одном приборе) и на сменных химкассетах (до 15 химкассет в одном приборе).

Принцип действия газоанализатора комбинированный и основан на следующих методах измерений:

  • Со встроенными датчиками:
    • Электрохимический (СО, О2, Н2 и др.).
    • Термокаталитический (СН4, C6H14 и др.).
    • Полупроводниковый (C8H8, C6H6 и др.).
  • Cо сменной химкассетой: оптронноспектрофотометрический.
  • C дожигателем и химкассетой: конверсионный оптронноспектрофотометрический (CCl4 и др.).

Преимущества газоанализаторов ГАНК-4

  • Универсальность – индивидуальный набор датчиков и химкассет по заказу потребителя, широкий спектр измеряемых веществ (более 200).
  • Удобство – автоматическое определение концентраций вредных веществ непосредственно на объекте измерения.
  • Экономия времени – отсутствие пробоподготовки, "мокрой химии", возможность работы в полевых условиях.
  • Безопасность – исключен контакт с ядовитыми, агрессивными, канцерогенными веществами.
  • Экономия средств – сокращение средств на приобретение химических реактивов и расходных материалов.

Газоанализаторы ГАНК-4 также позволяют осуществлять контроль концентрации вредных веществ в промышленных выбросах, в технологических процессах при отборе проб во фторопластовые емкости и с использованием разбавителя в соответствии с Методикой выполнения измерений (МВИ).

Обозначения:

  • МВИ - методика выполнения измерений,
  • (А) - атмосферный воздух, (Р) – рабочая зона, (П) – промышленные выбросы,
  • Название вещества с (А) или (Р) – наименование вещества по гигиеническим нормативам для атмосферного воздуха или воздуха рабочей зоны,
  • (Да) – вещество внесено в Госреестр,
  • Д - датчик, Х - химкассета, дож. – используется дожигатель.

Перечень зарегистрированных методик выполнения измерений (МВИ) газоанализаторами ГАНК-4.

Газоанализаторы воздуха ГАНК-4 могут быть укомплектованы дополнительно датчиками для измерения метеопараметров и физических факторов:

  • Температуры, давления, влажности.
  • Шума.
  • Вибрации.
  • Освещённости.

Комплект газоанализатора ГАНК-4
Комплект переносного газоанализатора ГАНК-4

При  установке  метеодатчиков  автоматически  производится корректировка по температуре и давлению.

Номер в Госреестре: 24421-09.

Производитель: ООО «НПО «Прибор» ганк».

Области применения ГАНК-4 (А, Р, АР):

  • Центры лабораторного анализа и технических измерений (ЦЛАТИ).
  • Центры гигиены и эпидемиологии (ЦГиЭ).
  • Лаборатории охраны труда промышленных предприятий.
  • Центры оценки условий труда.
  • Службы производственного экологического контроля предприятий.
  • Службы по гидрометеорологии и мониторингу окружающей среды.
  • Подразделения МЧС и Министерства Обороны.
  • Службы экологии железнодорожного и автомобильного транспорта.

Диапазоны измерения вредных веществ, мг/м3 (% об.):

  • В атмосферном воздухе (А) - от 0,5 ПДКсс до 0,5 ПДКр.з.
  • В воздухе рабочей зоны (Р) - от 0,5 ПДКр.з. до 20 ПДКр.з.
  • Расширенный диапазон (АР) - от 0,5 ПДКсс до 0,5 ПДКр.з. и от 0,5 ПДКр.з. до 20 ПДКр.з.

Ганк-4. Перечень контролируемых веществ.

Предел основной относительной погрешности ±20%
Предел допускаемой дополнительной погрешности не более 0,6 (от основной)
Время прогрева газоанализатора после включения не более 15 мин
Продолжительность отбора пробы с использованием  встроенных датчиков не более 10 с
Продолжительность отбора пробы с использованием сменных химкассет не более 20 с
Количество разовых измерений концентраций одной химкассетой не менее 1000
Потребляемая мощность не более 8 ВА
Время непрерывной работы газоанализатора от встроенного аккумулятора 7 ч
Время зарядки аккумулятора 4-5 ч
Расход воздуха с химкассетой 0,5±0,1 л/мин
Расход воздуха на датчиках 1,8±0,2 л/мин
Объем памяти не более 10000 записей
Зарядка аккумулятора от сети переменного тока  220 В, 50 Гц
Пороги сигнализации
  • Для контроля атмосферного воздуха – 1 ПДКм.р.
  • Для контроля воздуха рабочей зоны – 1 ПДКр.з.
Принцип работы
Электрохимический, термокаталитический, полупроводниковый, оптронноспектрофотометрический, конверсионный оптронноспектрофотометрический
Способ отбора пробы
Принудительный/Встроенный побудитель расхода
Выходные сигналы
RS232
Диапазон рабочих температур
+5...+50 °С или -50...+5°С (с использованием термостата)
Питание
= 12 В
Габариты
250×200×150 мм (без сумки-кофра), 450×350×250 мм (с сумкой-кофром)
Вес
3,5 кг (без сумки-кофра), 5 кг (с сумкой-кофром)
Варианты исполнения
  • ГАНК-4А газоанализатор переносной.
  • ГАНК-4Р газоанализатор переносной.
  • ГАНК-4АР газоанализатор переносной.

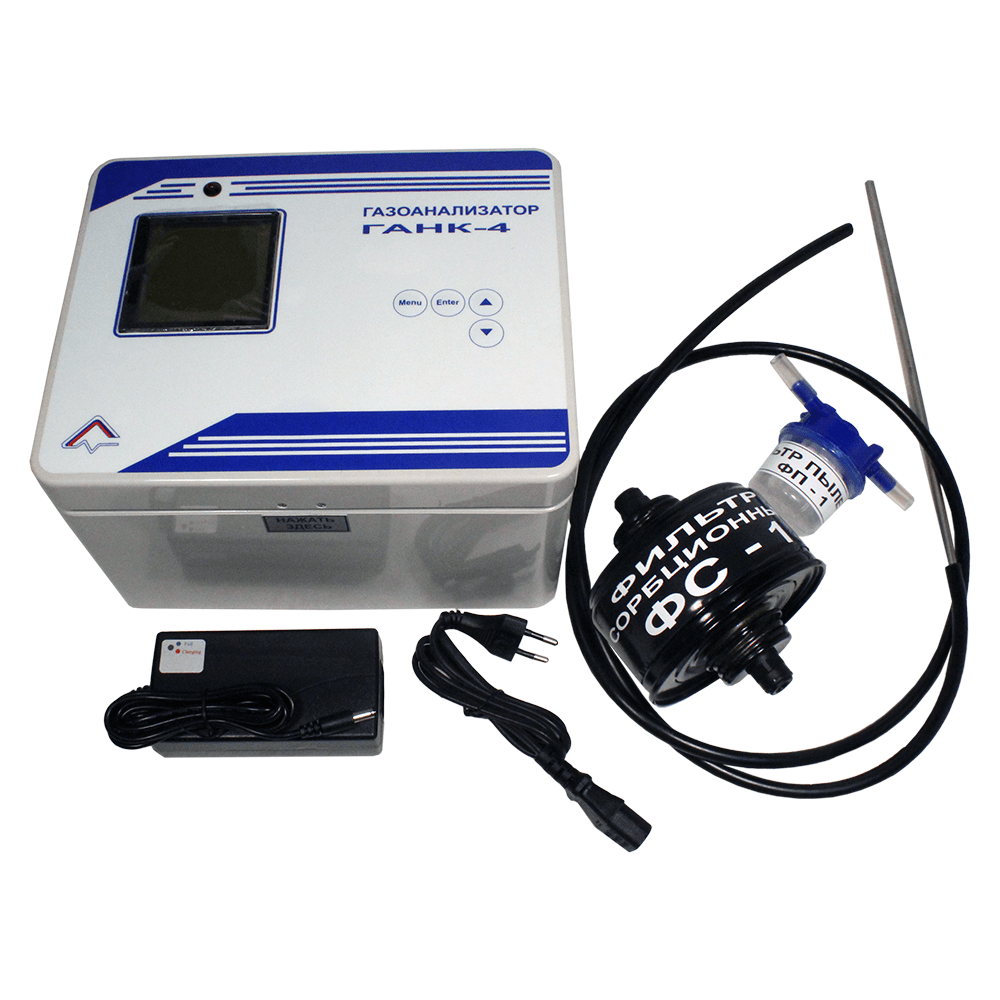

Стандартный комплект поставки
  • Газоанализатор ГАНК-4.
  • Зарядное устройство для Li-Ion аккумуляторов.
  • Зонд штатный, L=300 мм.

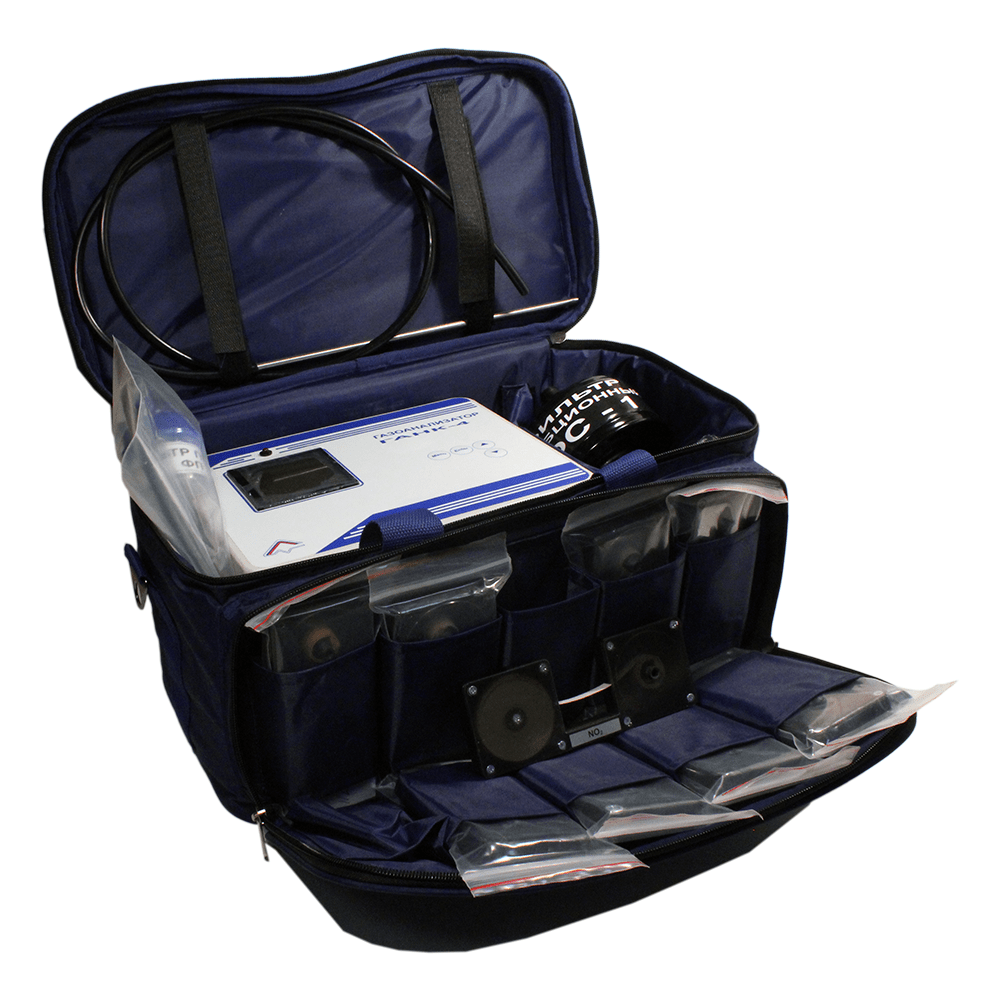

  • Сумка-кофр.
  • Фильтр сорбционный ФС-1.
  • Фильтр пылевой ФП-1.
  • Набор химкассет (в зависимости от контролируемых компонентов и при заказе веществ, измеряемых лентами).
  • Комплект ЗИП.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
Дополнительная комплектация, опции
