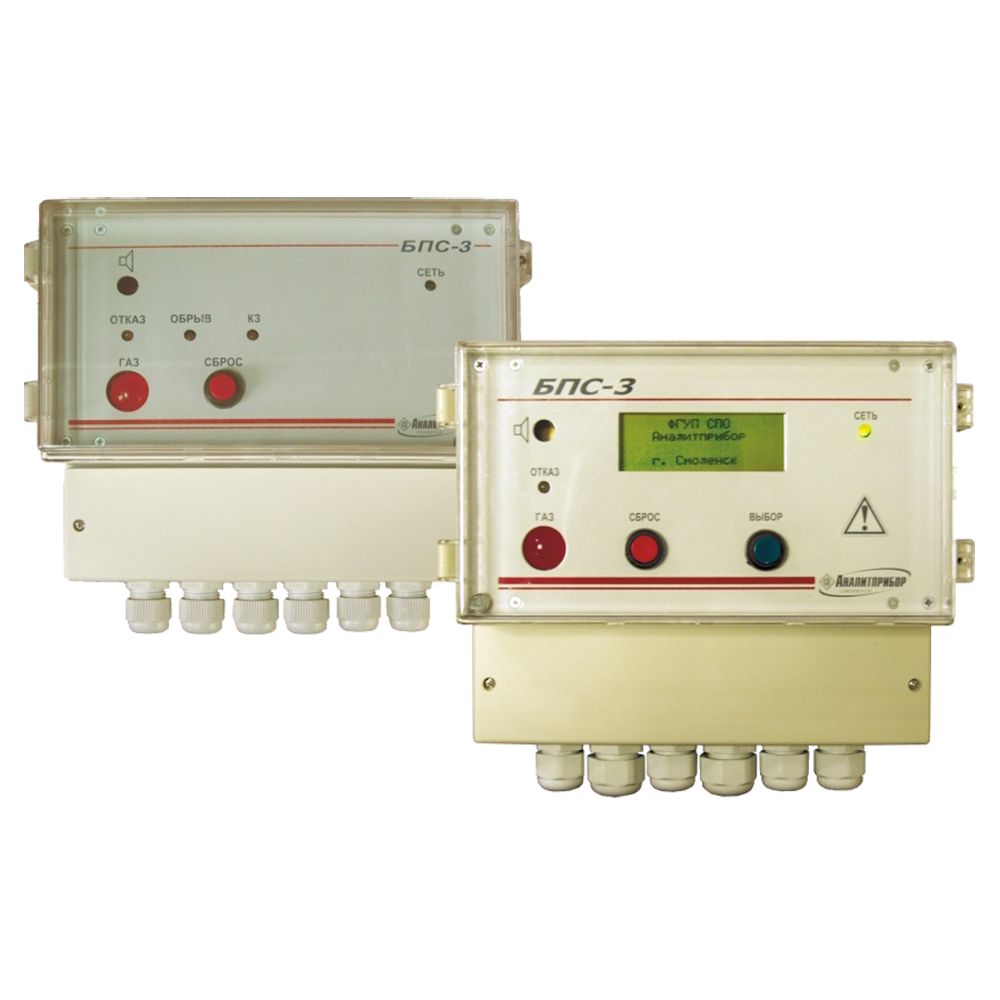

БПС-3, БПС-3И блоки питания и сигнализации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 30

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Блоки питания и сигнализации БПС-3 и БПС-3И предназначены для питания сигнализаторов СТГ-3 и СТГ-3-И соответственно, при их соединении в шлейф, а также для выдачи световой и звуковой сигнализации при срабатывании любого газоанализатора в шлейфе, с одновременным переключением «сухих» контактов реле по двум порогам.

Блоки питания и сигнализации БПС-3, БПС-3И совместно с сигнализаторами СТГ-3 и СТГ-3-И обеспечивают многоточечный контроль параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок.

Сигнализаторы СТГ-3 к блокам БПС-3 подключается через коробки соединительные КС (КСГ). Входной сигнал на блок о срабатывании сигнализаторов поступает в виде сигнала напряжения постоянного тока.

Сигнализаторы СТГ-3И к блокам БПС-3И подключаются через коробки соединительные КСИ (КСГИ).

Входной сигнал о срабатывании сигнализаторов поступает в цифровом виде, через цифровой адресный интерфейс (RS485, протокол Modbus RTU).

Для блоков БПС-3 состояние реле нормально замкнутое. Для блоков БПС-3И состояние реле (нормально замкнуто или нормально разомкнуто) устанавливается в меню блока.

Уровень звуковой сигнализации на расстоянии 1 м: не менее 85 Дб.
Потребляемая мощность при максимальной нагрузке на выходе: 120 ВА.
Выходное напряжение: 34В, максимальный ток нагрузки 2А.
Время прогрева: 5 мин.
Нагрузочная способность «сухих» контактов реле: =30В, 5А; ~250В, 5А.

Технические характеристики

Пороги сигнализации	2 порога сигнализации.
Выходные сигналы	RS232, RS485, Релейный
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	+1...+40°С
Исполнение по степени защиты	IP30
Питание	~ 150...253 В
Габариты	240х240х120 мм
Вес	2 кг

Варианты исполнения

Обозначения блоков	Условное наименование блоков	Тип входного сигнала	Условное наименование подключаемых сигнализаторов	Связь с внешними устройствами
ИБЯЛ.426479.046 (без цифровой индикации)	БПС-3	Сигнал напряжения постоянного тока	СТГ-3-ХХ	релейный выход
ИБЯЛ.426479.046-01 (с цифровой индикацией)	БПС-3И	Цифровой адресный интерфейс	СТГ-3-И-ХХ	релейный выход, интерфейсы RS485 и RS232

Стандартный комплект поставки

Блок питания и сигнализации БПС-3 или БПС-3И.
Комплект монтажных частей.
Эксплуатационная документация.

Дополнительная комплектация, опции

Диск CD-R ИБЯЛ.431212.002 с программным обеспечением для БПС-3И и СТГ-3И.

Скачать документацию

БПС-3 блоки питания и сигнализации. Руководство по эксплуатации.

БПС-3 блоки питания и сигнализации. Монтажный чертеж.
