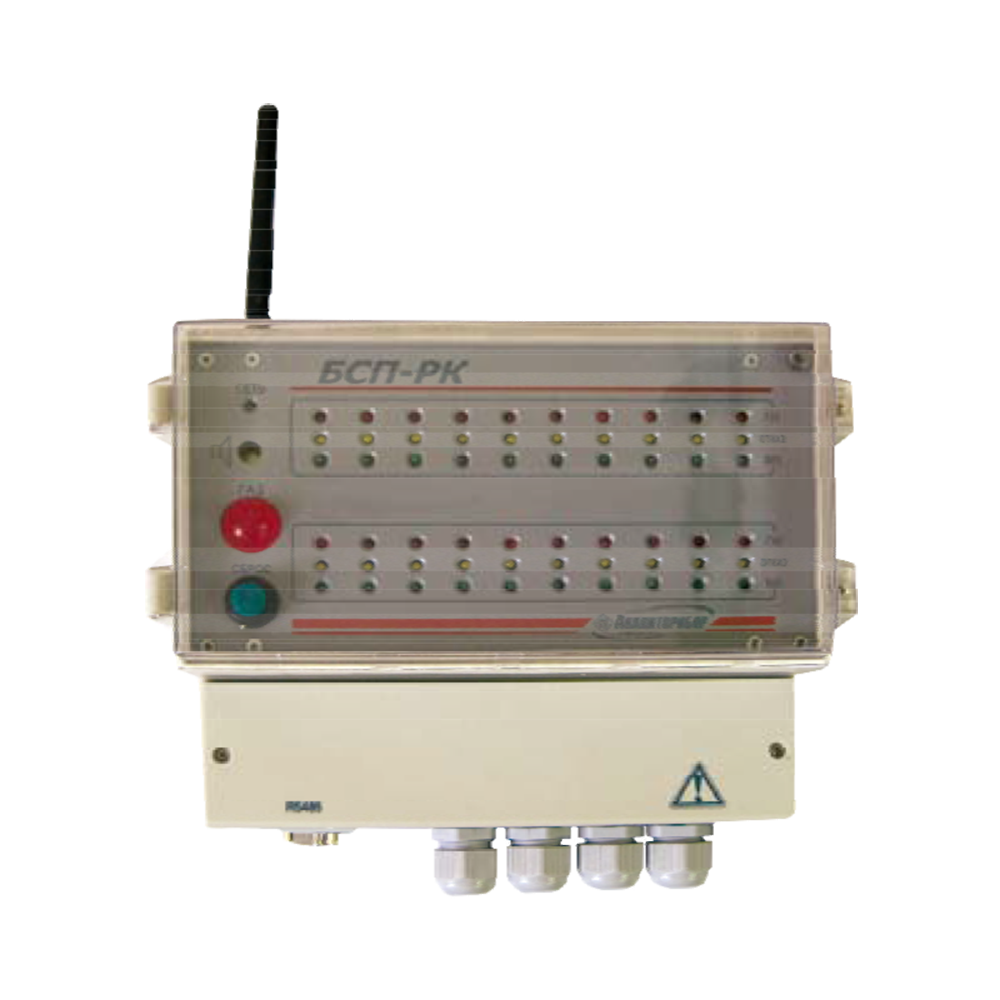

БСП-РК блоки сбора и передачи информации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 256

Режим работы: Непрерывный

Количество контролируемых компонентов (одним прибором): 256

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Блок сбора и передачи информации БСП-РК предназначается для:

Приема по радиоканалу информации от сигнализаторов горючих газов СГГ10-Б-РК.
Передачи принятой информации по каналу GSM (в виде SMS-сообщений) и выдачи дублирующей световой и звуковой сигнализации, соответствующей состоянию сигнализаторов.
Формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством контактов реле.

Область применения блоков БСП-РК: производственные, административные, общественные, бытовые и жилые помещения, в том числе площади котельных различной мощности, оборудованные сигнализаторами горючих газов СГГ10-Б-РК.

К особенностям блоков сбора и передачи информации БСП-РК относятся:

«Сухие» контакты реле «СТАТУС», «ПОРОГ1», «ПОРОГ2».
Уровень звукового давления сигнализации не ниже 85 дБ.
Возможность передачи данных на ПК по RS-485 либо GSM-модему.
Диапазон рабочих частот не лицензирован.

Полоса радиочастот, МГц	Максимальная мощность передатчика, мВт	Максимальный коэффициент усиления, дБ	Рабочий цикл
433,05 - 434,79	5	3	10%, не более
868 - 868,2	10	3	10%, не более
868,7 - 869,2	25	нет ограничений	нет ограничений
2400 - 2483,5	100	3,5	нет ограничений

Технические характеристики

Пороги сигнализации	2 порога
Выходные сигналы	GSM, RS232, RS485, SMS-сообщения, Контрольный звонок на телефонный номер
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	+1...+40°С
Исполнение по степени защиты	IP30
Питание	~ 150...253 В
Габариты	240х240х120 мм
Вес	2,0 кг

Варианты исполнения

Условное наименование блоков	Обозначение блоков	Отличительные признаки конструкции блоков	Максимальное количество подключаемых сигнализаторов
БСП-РК-01	ИБЯЛ.426479.052	дублирующая световая сигнализация для каждого подключенного сигнализатора	20
БСП-РК-02	ИБЯЛ.426479.052-01	возможность подключения внешнего GSM -модема	256
БСП-РК-03	ИБЯЛ.426479.052-02	встроенный GSM -модем	256

Стандартный комплект поставки

Блок сбора и передачи информации БСП-РК.
Комплект ЗИП (согласно ведомости ЗИП).
Ведомость эксплуатационных документов.
Комплект эксплуатационных документов.
Комплект монтажных частей.

Дополнительная комплектация, опции

За отдельную плату предприятие-изготовитель поставляет внешний GSM-модем для блоков БСП-РК-02 ИБЯЛ.424169.001.

Скачать документацию

БСП-РК блоки сбора и передачи информации. Руководство по эксплуатации.

БСП-РК блоки сбора и передачи информации. Внешний вид (схема).
