Вентиль ВТР точной регулировки

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль выбросов ДВС, Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Экология/Прочее

Маркировка взрывозащиты: Нет

Цена (без учета НДС): ИБЯЛ.306577.002 - 11 880,00; ВТР ИБЯЛ.306577.002-03 - 28 380,00 руб.

Описание

Вентили точной регулировки ВТР предназначены для регулирования расхода проводимой среды и перекрытия газопроводов.

Характеристики

Значения

Примечание

Обеспечивает регулирование расхода, л/мин

от 0 до 1,3

для вентилей ВТР

Параметры газовой смеси:

Температура, °С

-30...+50

-

Содержание пыли, г/м3, не более

0,001

-

Влажность, %, не более

80

при 25°С

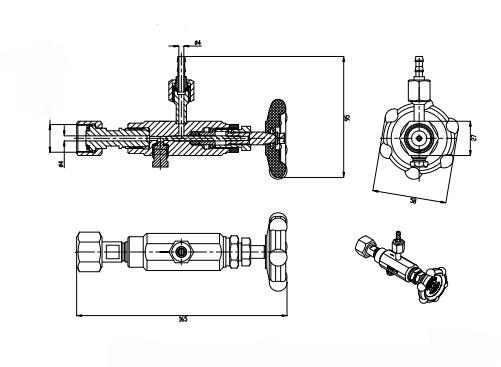

Схема вентиля точной регулировки

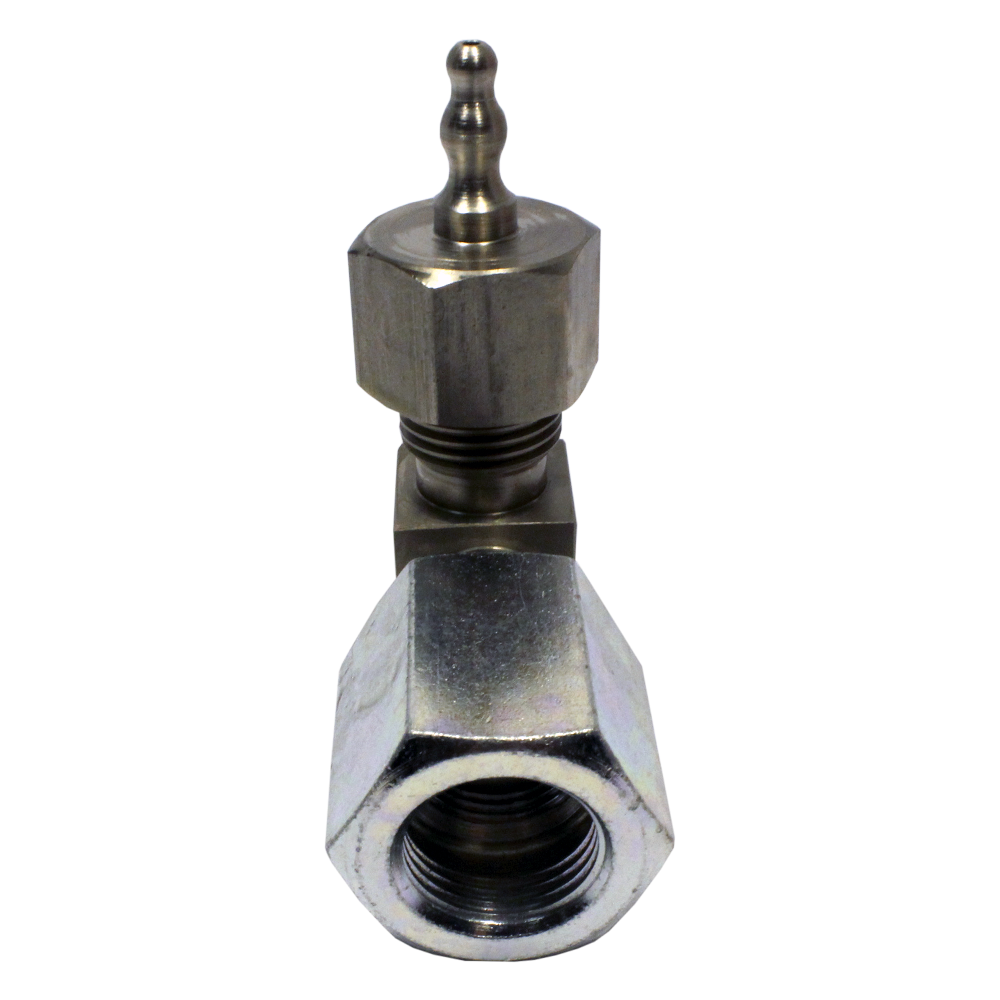

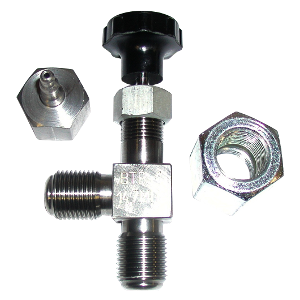

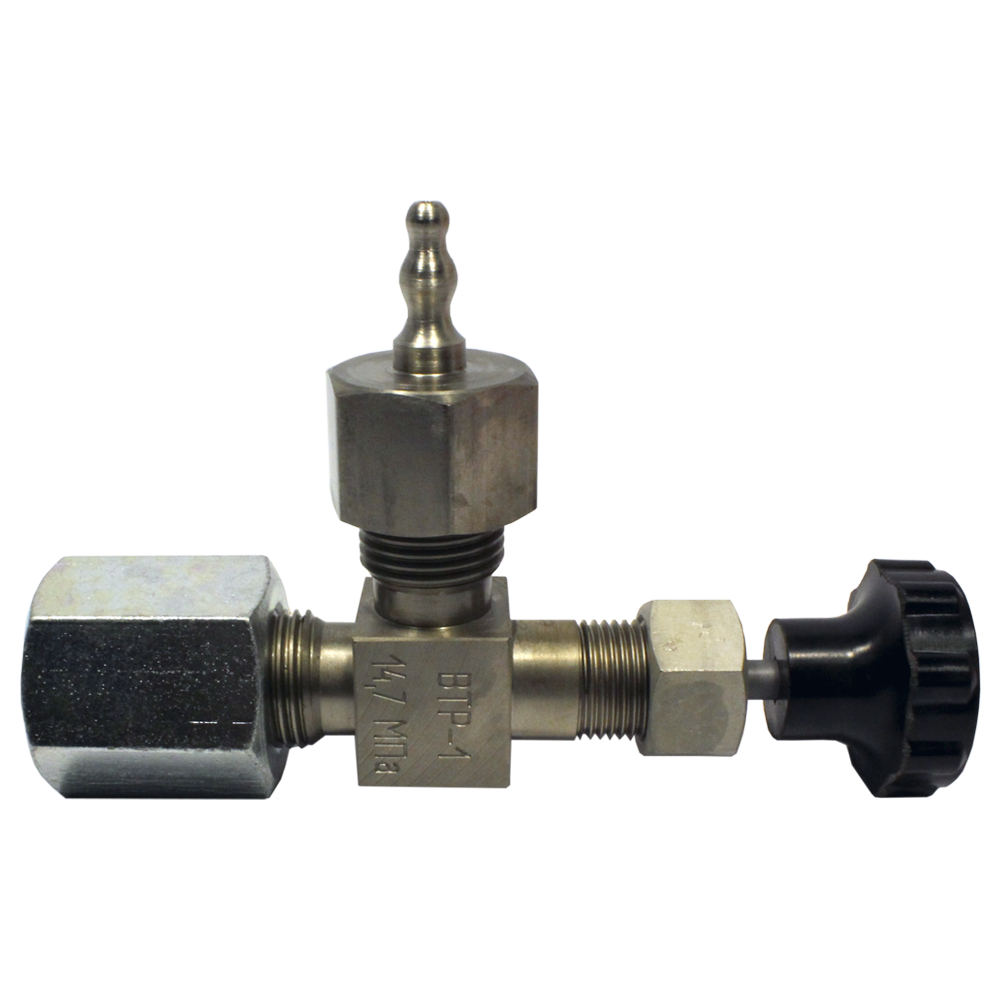

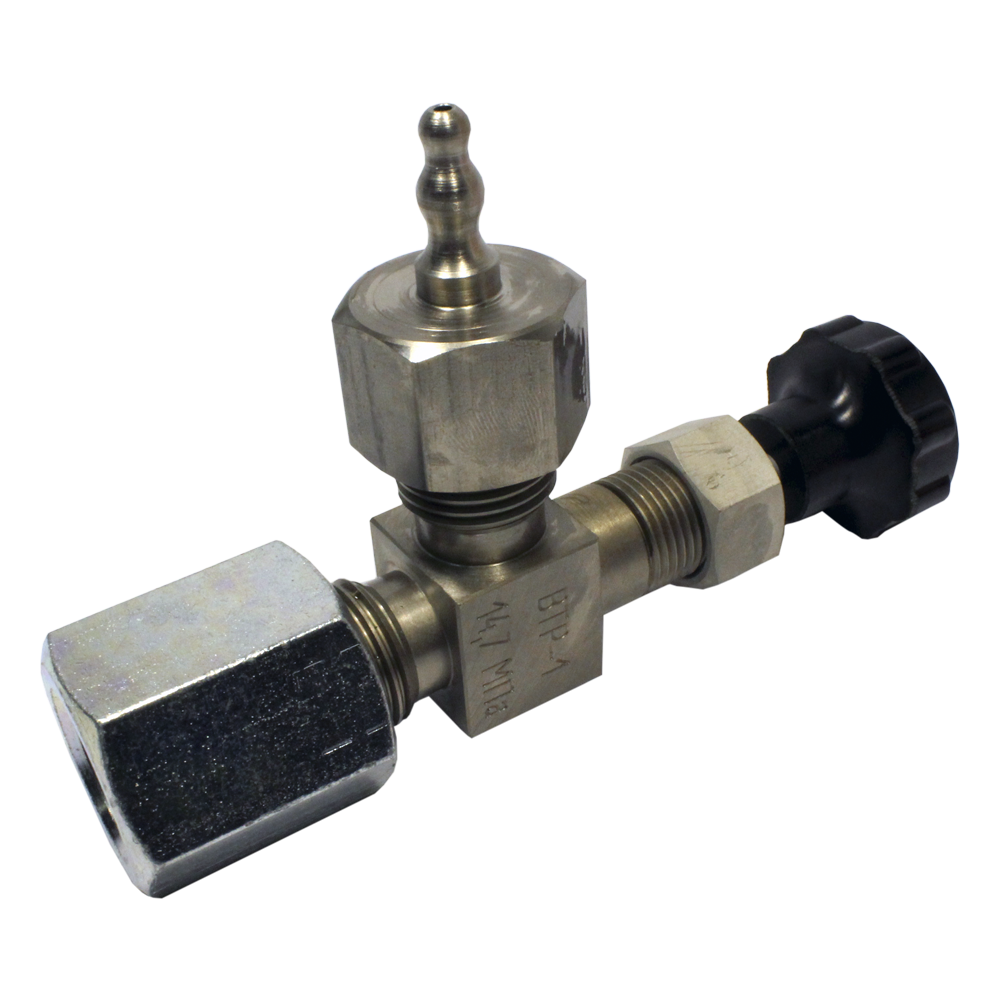

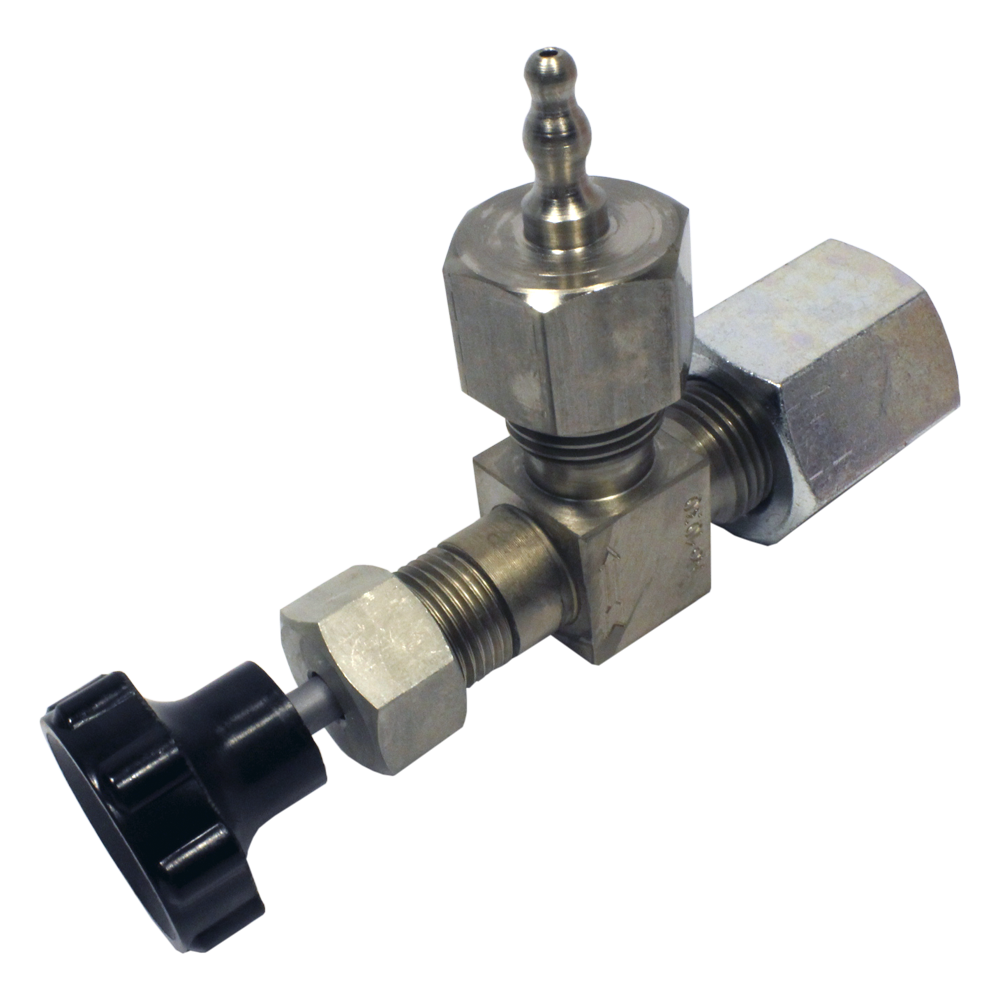

Вентиль точной регулировки

Технические характеристики

Габариты 35х58х120 мм
Вес 0,45 кг

Варианты исполнения

Вентили ВТР изготавливаются из латуни или нержавеющей стали по заказу:

  • ВТР ИБЯЛ.306577.002 латунь (с гайкой и нипелем).
  • ВТР ИБЯЛ.306577.002-03 нержавеющая сталь (с гайкой и нипелем).

Присоединительный размер: резьба G1/2-А, трубка ПВХ Ж4 - 8 мм.

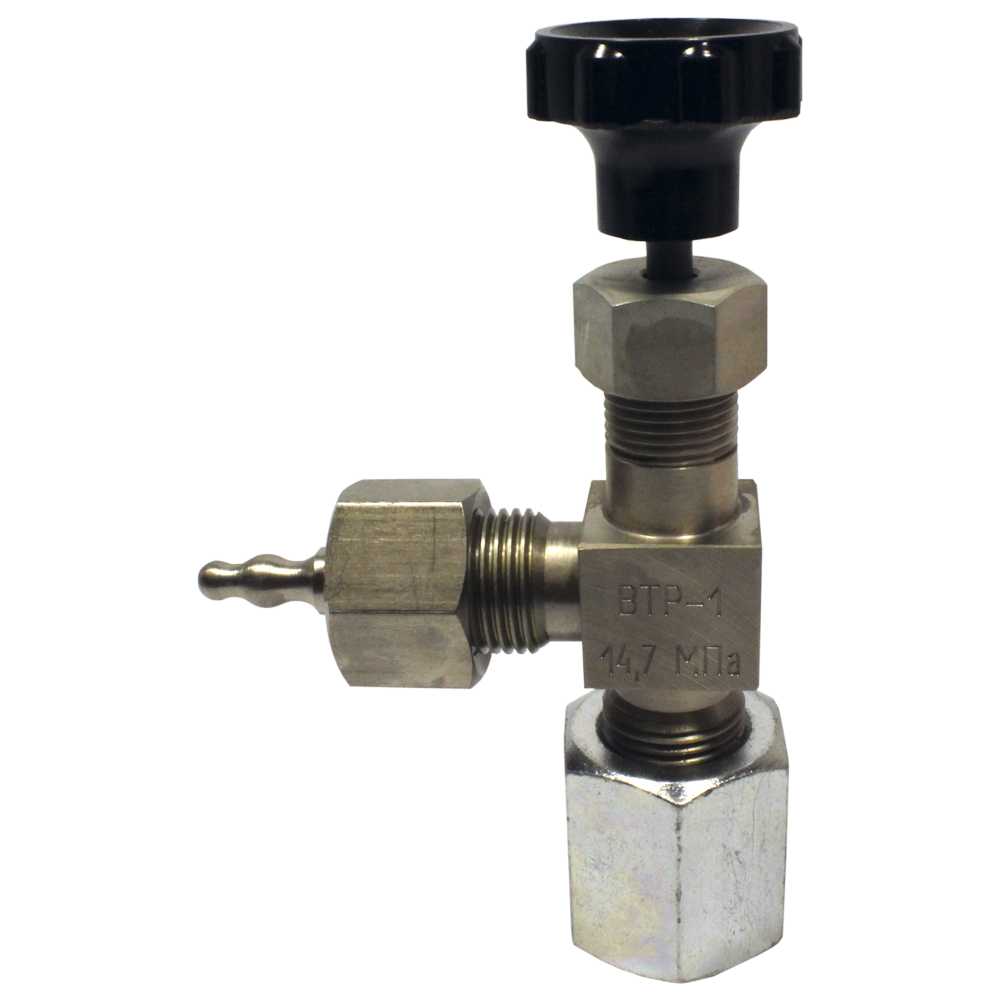

Выпускаются балонные вентили точной регулировки ВТР-1, ВТР-1-М160.

Стандартный комплект поставки

  • ВТР вентиль точной регулировки.
  • Паспорт.

Вентиль ВТР: техническое обслуживание

Не чаще 1 раза в год промыть газовые каналы вентиля по методике:

  • Промыть газовые каналы спиртом,
  • Продуть инертным газом (воздухом),
  • Операции по очистке газовых каналов проводить не менее двух раз до полного очищения, расход этилового спирта ректификованного технического ГОСТ 18300 на одну операцию 20 мл.

ВНИМАНИЕ! При необходимости техническое обслуживание проводить с использованием
средств индивидуальной защиты.

Производитель - "Аналитприбор".
