ГАНК-4ФEx газоанализаторы стационарные взрывозащищенные

Стационарный взрывозащищенный газоанализатор ГАНК-4ФEx предназначен для одновременного измерения 4-х вредных веществ в атмосфере анализируемого пространства, может применяться во взрывоопасных зонах.

Газоанализатор ГАНК-4ФEx внесен в Государственный реестр средств измерений.

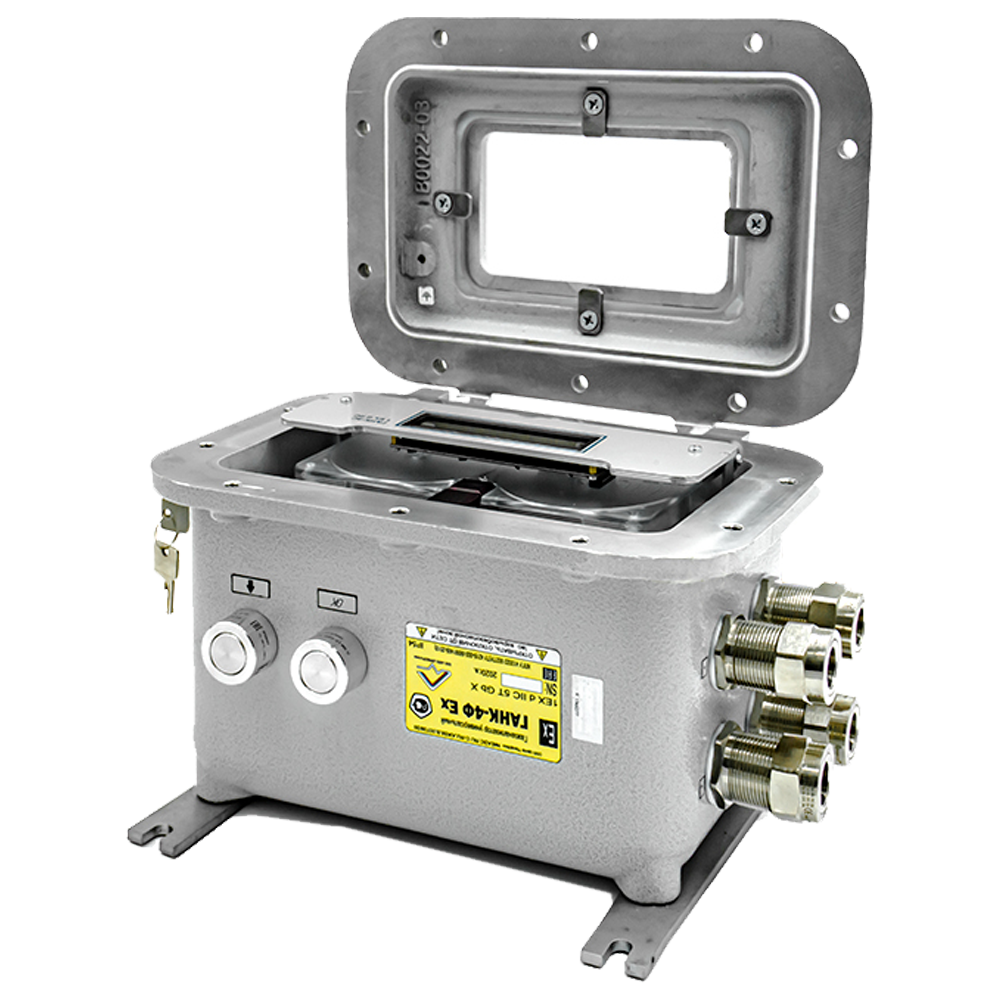

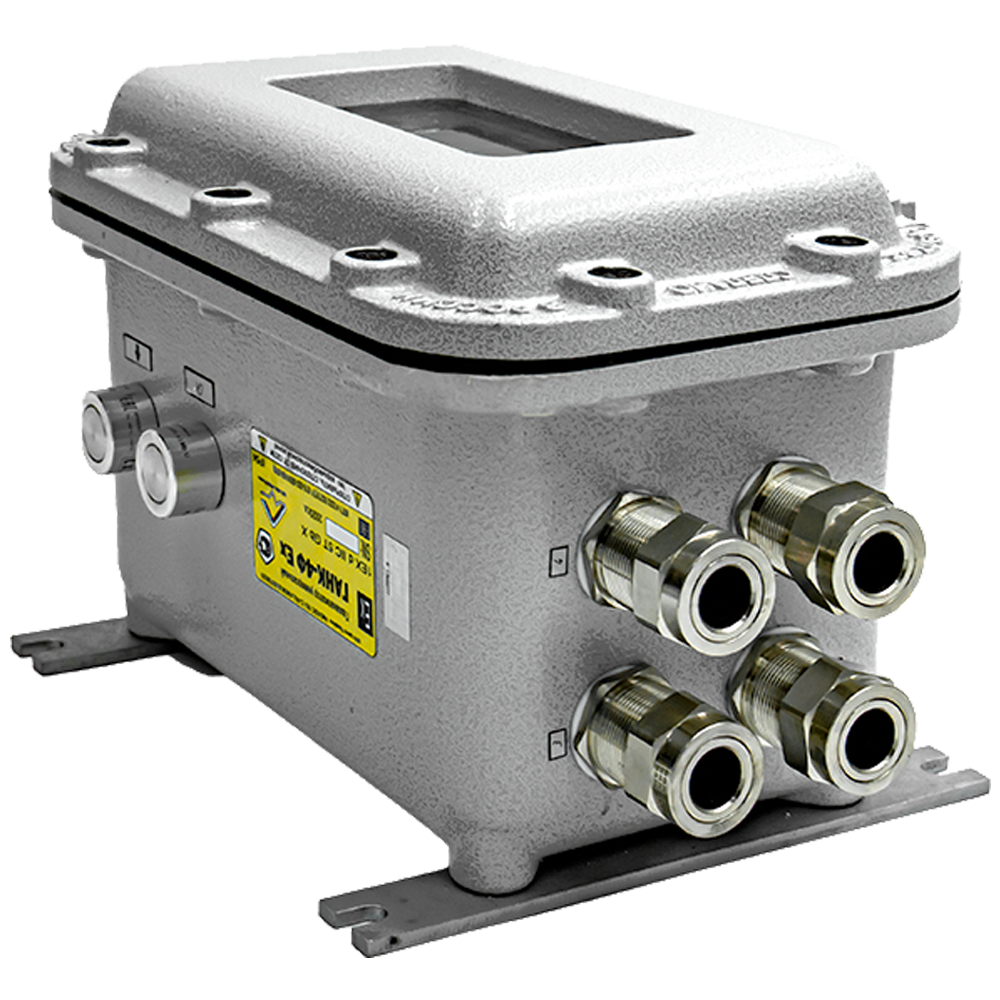

Газоанализатор ГАНК-4ФEx представляет собой автоматическое измерительное устройство и состоит из следующих узлов:

  • взрывозащищенного корпуса (с маркировкой взрывозащиты 1Ex d IIC 5T Gb X);
  • первичного преобразователя, который преобразовывает газовую концентрацию в измеряемый электрический сигнал;
  • измерительно-показывающего модуля, обрабатывающего полученный сигнал и сравнивающий его с определенными пороговыми значениями, осуществляющего хранение, обработку и передачу результата, в том числе на ЖК дисплей;
  • химкассеты с реактивной лентой;
  • системы газовых коммуникаций для забора проб и для принудительной подачи анализируемого воздуха с помощью встроенного насоса;
  • кнопок управления газоанализатором;
  • разъёмов RS-485, 4…20 мА.

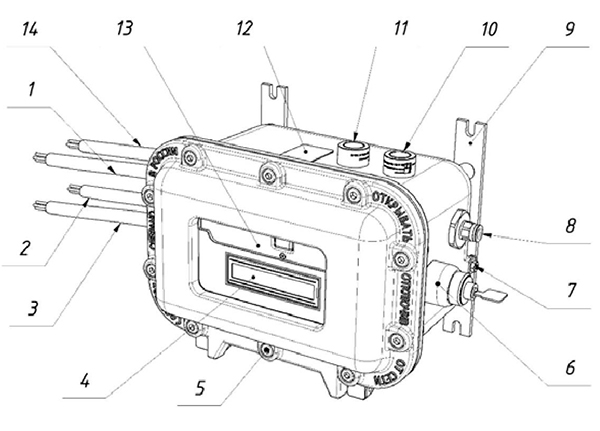

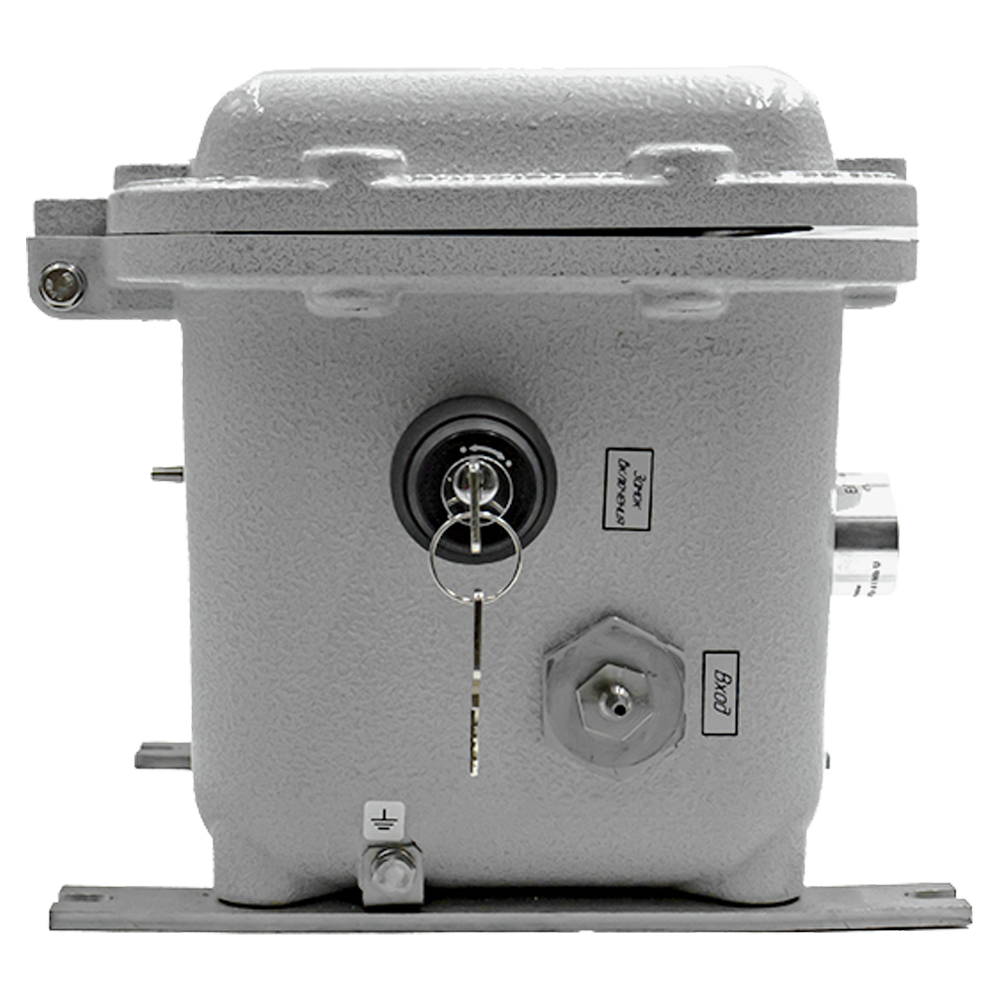

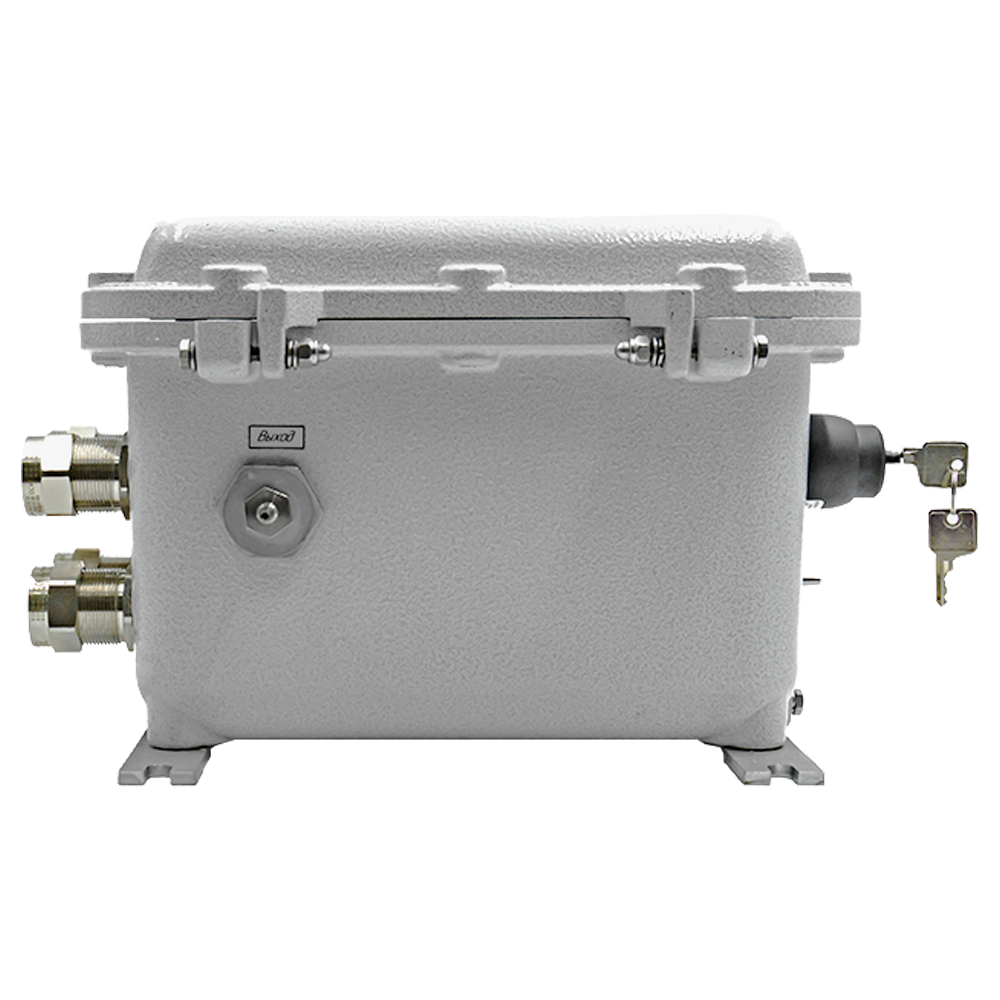

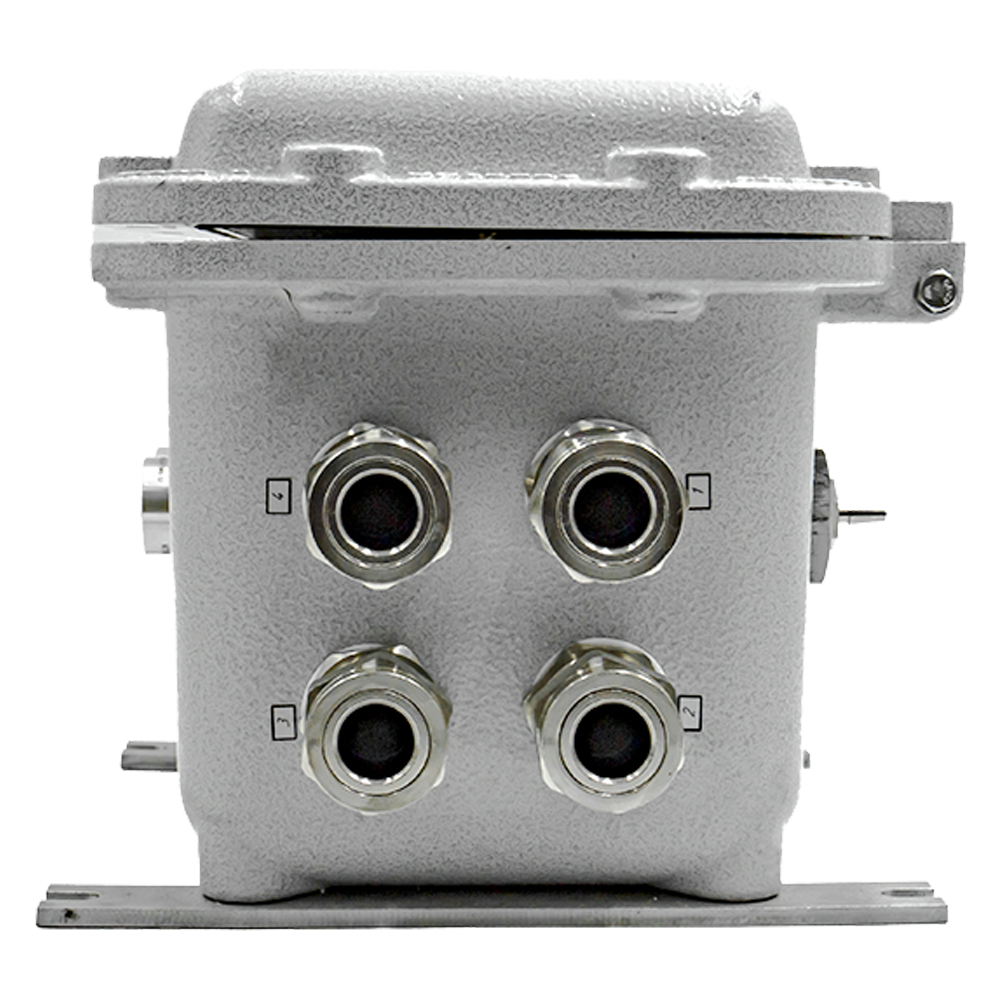

ГАНК-4ФEx чертеж
  1. Интерфейсный кабель 4-20 мА, RS-485.
  2. Кабель «сухие контакты». Пороги 1, 2.
  3. Кабель питания 220 В. Порог 3.
  4. Дисплей.
  5. Винт крепления крышки (10 штук).
  6. Замок включения/выключения прибора.
  7. Винт заземления.
  8. Штуцер ВЫХОД.
  9. Комплект крепления на стену.
  10. Кнопка «Menu».
  11. Кнопка «Enter».
  12. Табличка с маркировкой.
  13. Защитное стекло.
  14. Резервный кабель (опционально) RS-485.

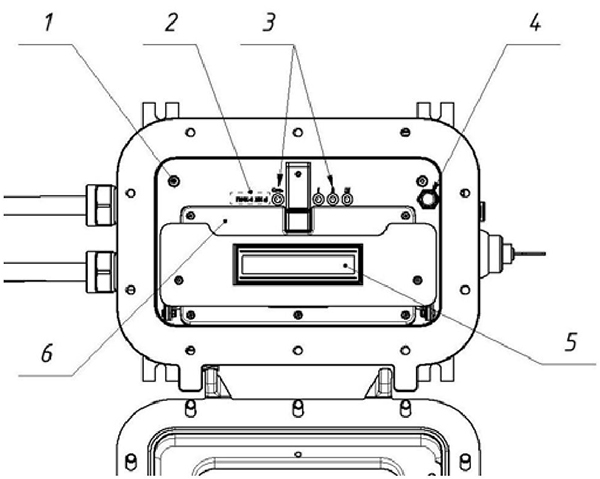

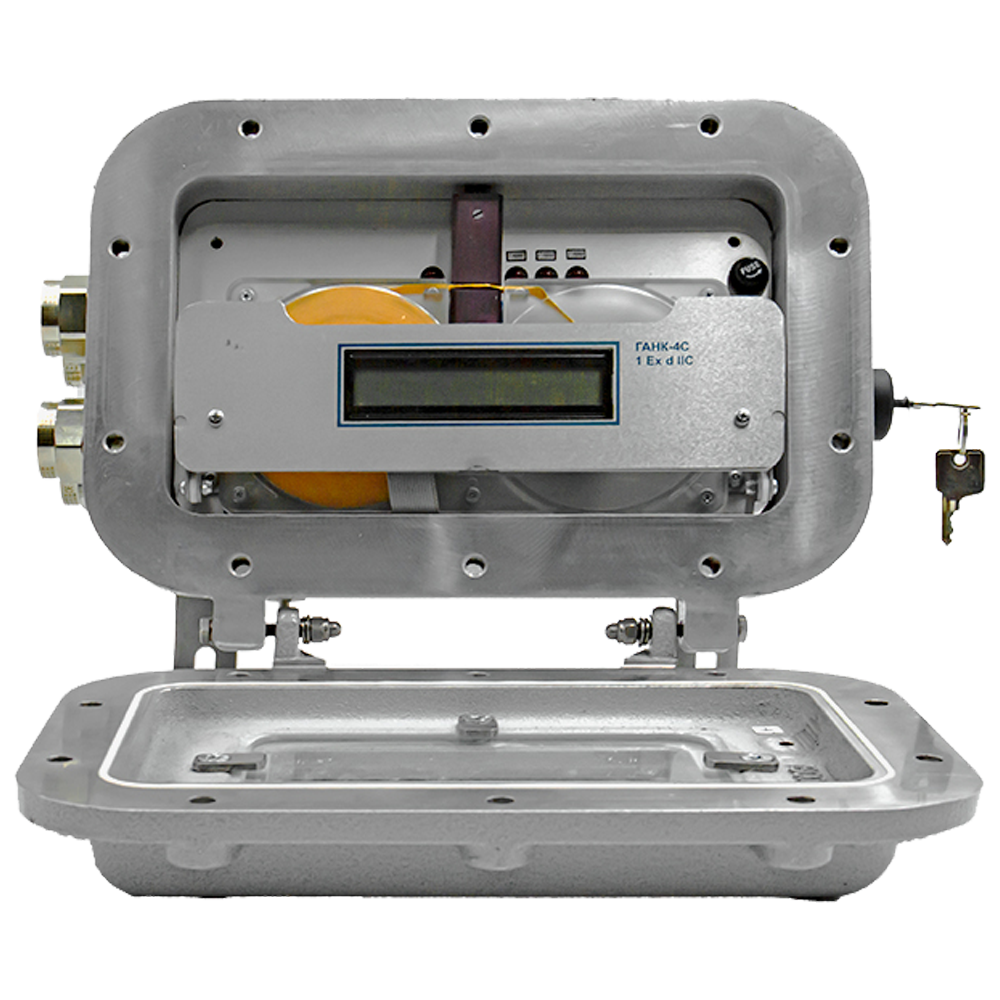

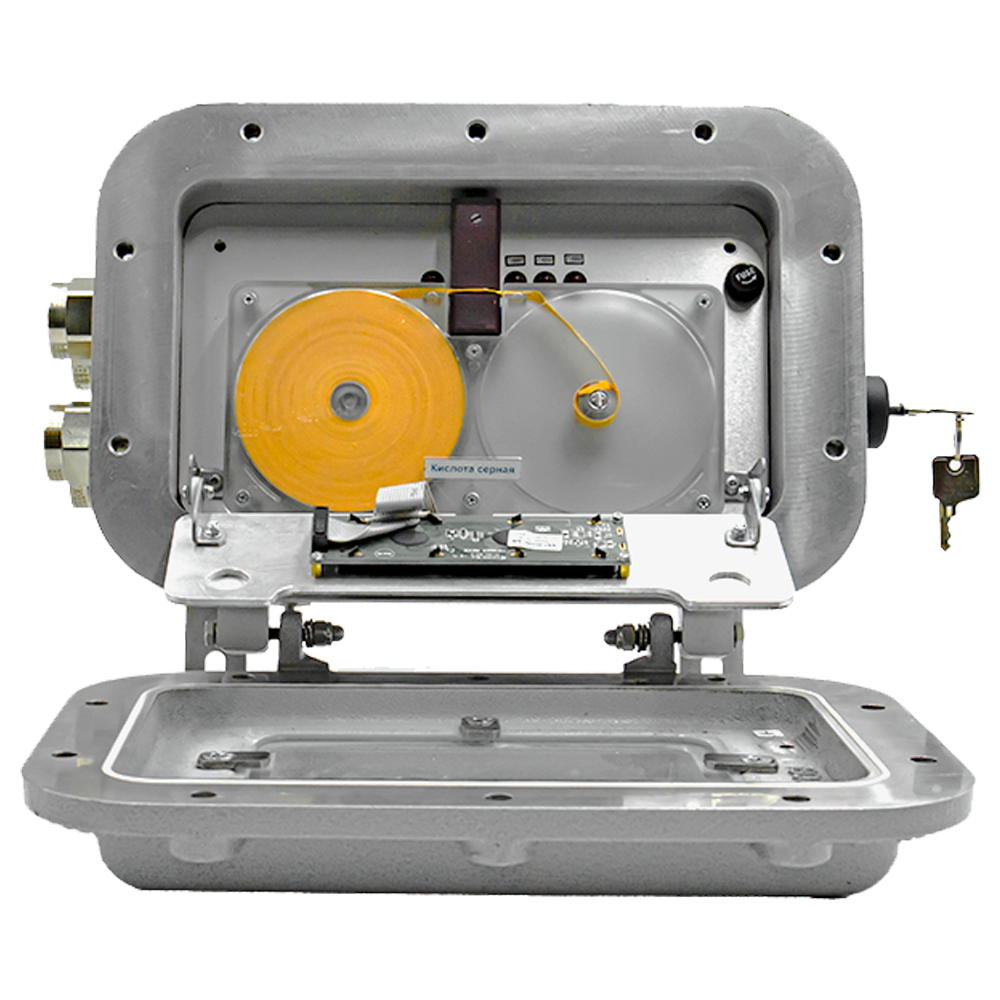

ГАНК-4ФEx чертеж
  1. Место пломбировки.
  2. Модификация газоанализатора.
  3. Световая индикация.
  4. Гнездо предохранителя, 3 А.
  5. Откидная панель с дисплеем.
  6. Химкассета.

Прибор оснащен двухстрочным дисплеем, с режимами основного и дополнительного экрана. На основной экран выводится информация о текущем и среднем значении концентрации вредного вещества, значение ПДК и химическая формула измеряемого вещества.

На дополнительный – контролируемое вещество, текущее и среднее значение концентрации контролируемого вещества, текущее время, изменяющиеся значения мгновенной оптической плотности потемнения химленты в реальном времени, значение оптической плотности потемнения химленты за предыдущие 20 секунд.

Значения массовых концентраций анализируемых веществ выводятся на дисплей в мг/мЗ и %об., также есть возможность вывода в ppm.

Работа газоанализатора ГАНК-4ФEx возможна при установленном 1 ПОРОГЕ срабатывания реле «сухие контакты», либо при 2 ПОРОГАХ. Изготовитель устанавливает порог срабатывания сигнализации для воздуха рабочей зоны 1 ПДКр.з., опционально возможна установка других порогов срабатывания, но не более двух.

Технические характеристики газоанализатора ГАНК-4ФEx

Маркировка взрывозащиты

1Ех d IIC5TGbX

Степень защиты оболочки корпуса

IP54

Степень защиты оболочки входного фланца

IP54

Условия эксплуатации газоанализатора:

  • температура окружающего воздуха без применения термостата

+5…+50°С

  • относительная влажность окружающего воздуха при температуре +35°С

80%

  • атмосферное давление

от 86,0 до 106,7 кПа

Список измеряемых веществ

Диапазоны измерения вредных веществ:

  • в атмосферном воздухе (А)

от 0,5 ПДКс.с.* до 0,5 ПДКр.з.**

  • в воздухе рабочей зоны (Р)

от 0,5 ПДКр.з. до 20 ПДКр.з.

  • в атмосферном воздухе и в воздухе рабочей зоны (АР)

от 0,5 ПДКс.с. до 0,5 ПДКр.з.

Пределы основной относительной погрешности измерений

±20%

Пределы допускаемой дополнительной погрешности, обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности

0,2

Время прогрева газоанализатора после включения, не более

15 мин

Продолжительность отбора пробы с использованием встроенных датчиков, не более

20 с

Продолжительность отбора пробы с использованием сменных химкассет, не более

30 с

Потребляемая мощность, не более

8 ВА

Время зарядки аккумулятора, не более

5 ч

Расход анализируемого воздуха на входе газоанализатора

(0,5 ±0,1) л/мин

Объем памяти, не менее

999 записей

Зарядка аккумулятора от сети переменного тока

220 В, 50 Гц

Напряжение питания от встроенного аккумулятора

12 В

Подвод анализируемого воздуха

встроенный насос

Масса, не более

13 кг

Средний срок службы, не менее

8 лет

Межповерочный интервал

1 год

Гарантия

1 год

ПДКс.с* - предельно допустимая среднесуточная концентрация вредных веществ, в мг/м³
ПДКр.з.** - предельно допустимая концентрация вредных веществ в воздухе рабочей зоны, в мг/м³

ГАНК-4ФEx газоанализатор
Область применения: Экология/Контроль атмосферы жилой зоны (ПДКс.с.), Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль промышленных выбросов, Технология и промвыбросы/Контроль технологических процессов
Тип: Стационарный/Многоканальный
Количество каналов: 4
Режим работы: Непрерывный
Наименования контролируемых компонентов: Оксиды никеля (в сварочном аэрозоле), C6H6O Гидроксибензол (Фенол), C3H8O2 Диметокси метан (Метилаль), C2H5CL Хлорэтан (Этилхлорид), CONH3 Формамид, C2H7N Этиламин, HNO3 Азотная кислота, CHF2Cl Дифторхлорметан (Фреон 22), C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), C8H11N Диметиламинобензол (Аминодиметилбензол, ксилидины), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C4H6O2 2-Метилпроп-2-еновая кислота (Метакриловая кислота), C4H2O3 Дигидрофуран-2,5-дион (2,5-Фурандион, Малеиновый ангидрид), C3H6 Пропен (Пропилен), SF6 Серы гексафторид (Элегаз), C2F5Н Пентафторэтан (Фреон 125), CH2O Формальдегид, Дизельное топливо, C6H14 Гексан, Оксиды хрома (в сварочном аэрозоле), C6H7N Аминобензол (Анилин), C3H2F4 Фреон 1234уf, C2H5CLО 2-Хлорэтанол (Этиленхлоргидрин), CO Углерода оксид (Угарный газ), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C2H7NO2-Аминоэтанол (Моноэтаноламин), N2H4 Гидрaзин, CHF3 Трифторметан (Фреон 23), C12Н14О4 Диэтилбензол-1,2-дикарбонат (Диэтилфталат), C8H18O 2- этилгексанол (Изооктиловый спирт) , C5H8 2-Метилбута-1,3-диен (Изопрен), C4Н8O2 1,4-Диоксан, C3H6O 1,2-Эпоксипропан (Пропиленоксид), SO2 Серы диоксид (Ангидрид сернистый), C2FCl2H3 1,1-дихлор-1-фторэтан (Фреон 141в), CH2O2 Метановая кислота (Муравьиная кислота), Канифоль, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C2H5NO2 Нитроэтан, CS2 Сероуглерод (Углерода дисульфид), Пыль (взвешенные частицы), C6H12O2 4,4 Диметил-1,3-диоксан, C4H10 Бутан, C4H6O2 Этенилацетат (Винилацетат), C2H8N2 1,2-Диаминоэтан (Этилендиамин), N2H4CS Тиокарбамид (Тиомочевина), CHFCl2 Дихлорфторметан (Фреон 21), C15-С20 Амины алифатические (Алкил С15-С20 амины), C8H8 Этенилбензол (Стирол), C5H8O2 Пентандиаль (Глутаровый альдегид), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C2H2CL2 1,1-Дихлорэтен (Дихлорэтилен), CH3CL Хлорметан (Метилхлорид), Керосин, C2H6 Этан, Cu Медь, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C7H12O2 Бутилпроп-2-еноат (Бутилакрилат), C4H10 Изобутан, C4H8 Бутен (Бутилен), C2HCL3 Трихлорэтилен (Трихлорэтен), NaOH Натрия гидроксид (Щелочи едкие), Сольвент - нафта, C16H22O4 Дибутилбензол-1,2-дикарбонат (Дибутилфталат), C8H8O 1-Фенил-этанон (Ацетофенон), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H15NO3 Три-2-(гидроксиэтил)амин (Триэтаноламин), C3H6O Спирт непредельного ряда (Аллиловый спирт), C2H3CL Хлорэтен (Винилхлорид), CH3NO2 Нитрометан, Марганец (в сварочном аэрозоле), C2H6O (C2H5OH) Этанол (Этиловый спирт), Fe2O3 диЖелеза триоксид, CF3Cl Трифторхлорметан (Фреон 13), C7H16 Гептан, C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H8O Бутаналь (Масляный альдегид), C2H2F4 1,1,1,2- тетрафторэтан (Фреон 134а), NH3 Аммиак, C Углерод (Сажа), C1-C10 Углеводороды алифатические предельные (по гексану), C9H10O2 Бензилацетат, C6-C10 Углеводороды (по гексану), Масла минеральные нефтяные, C6H5Br Бромбензол, C3H6O2 Метилацетат, C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), CH3OH Метанол (Метиловый спирт), C2H6O2 Этан-1,2диол (Этиленгликоль), H2S Дигидросульфид (Сероводород), CF4 Тетрафторметан (Фреон 14), C7H16O Гептанол, C4H10O Бутан-2-ол (Изобутанол), C4H8O Бутан-2-он (Метилэтилкетон), C2H3F3 1,1,1-Трифторэтан (Фреон 143), NO2 Азота диоксид, Уайт-спирит, C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C9H12 (1-Метилэтил) бензол (Изопропилбензол, Кумол), C6H10O Циклогексанон, Оксид алюминия (в сварочном аэрозоле), C6H5CL Хлорбензол, C3H7NO2 2-Нитропропан (Нитропропан), C2H4 Этен (Этилен), CH3SH Метантиол (Метилмеркаптан), C2H6S Диметилсульфид, H2SO4 Серная кислота, CH3Br Бромметан, BrC6H5O 4-Бром-1-гидроксибензол (Бромгидроксибензол, Бромфенол), C7H7CL Хлорметилбензол (Хлортолуол), C5H12 Пентан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H8O Тетрагидрофуран, C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), NO Азота оксид, Фреон 404а (Смесь фреонов 125, 134а, 143), C24Н38О4 Диоктилбензол-1,2-дикарбонат (Бис(2-этилгексил)фталат, Диоктилфталат), C9H12 1-Метил-4-этилбензол (Этилтолуол), C6H11NO Гексагидро-2Н-азепин-2-он (Капролактам), Оксид меди (в сварочном аэрозоле), C6H5NO2 Нитробензол, C3H7ON N,N-Диметилформамид (ДМФА), C2H4CL2 1,2-Дихлорэтан, CH4 Метан, C2H6S Этантиол (Этилмеркаптан), H3РO4 Ортофосфорная кислота (Фосфорная кислота), Cr2O3 ди Хром триоксид (по хрому III), C10H10O4 Диметилбензол-1,2-дикарбонат (Диметилфталат), C7H8 Метилбензол (Толуол), C5H12O Пентан-1-ол (Спирт амиловый), C4H10O2 Бутан-1,4-диол (Бутандиол), C4H8O2 Этилацетат, C3H4O Проп-2ен-1-аль (Акролеин), O2 Кислород, Фреон 407а (Смесь фреонов R32, R125, R134a), C2Br2F4 1,2 дибром-1,1,2,2-Тетрафторэтан (Фреон 114в2), CCl2F2 Дифтордихлорметан (Фреон 12) , Аэрозоль краски, C6H12 Циклогексан, Оксид цинка (в сварочном аэрозоле), C6H5OC5H5 Бифенил (1,1-оксидибензол, Динил), C3H8 Пропан, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), CHCL3 Трихлорметан (Хлороформ), C2H6SO Диметилсульфоксид (ДМСО), HCL Гидрохлорид (Хлороводород, соляная кислота), Скипидар, C10H12 1,2,3,4-Тетрагидронафталин (Тетралин), C7H8O Фенилкарбинол (Спирт бензиловый), C5H12O2 2,2-Диметилпропан-1,3-диол (2,2-Диметилпропан-1,3-диол по Бутан-1,4-диолу), C4H11N Диэтиламин, C4H10N2 Пиперазин (Диэтилендиамин), C3H4O2 Проп-2-еновая кислота (Акриловая кислота), O3 Озон, Фреон 410а (Смесь фреонов 125, 32), C2CL4 Тетрахлорэтилен (Перхлорэтилен), CCl3F Трихлорфторметан (Фреон 11), Бензин, C6H12O2 Бутилацетат, Оксиды железа (в сварочном аэрозоле), C6H6 Бензол, C3H8O Пропан-1-ол (Пропиловый спирт), C2H4O2 Этановая кислота (Уксусная кислота), Cl2 Хлор, C2H6О Оксибисметан (Диметиловый эфир), HCN Гидроцианид (Водород цианистый, синильная кислота), CH5N Метиламин (Монометиламин), C10H14 Диэтилбензол, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C5H4O2 Фуран-2-альдегид (Фурфурол), C4H5CL 2-Хлорбута-1,3-диен (Хлоропрен), C4H10O Этоксиэтан (Диэтиловый эфир), C3H5CL 3-Хлор-1-пропен (Хлористый аллил), Pb Свинец (и его соединения), Фреон 507а (Смесь фреонов 125, 143), C2F3Cl3 1,1,2-трифтор-1.2.2-трихлорэтан (Фреон 113), CCl4 Тетрахлорметан (Углерод 4-х хлористый) , Газ природный, C6H13Br 1-Бромгексан (Бромгексан, Гексилбромид), Оксиды марганца (в сварочном аэрозоле), C6H6CO Бензальдегид, C3H8O Пропан-2-ол (Изопропиловый спирт), C2H4O Ацетальдегид (Этаналь), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), C2H7N Диметиламин (N-Метилметанамин), HF Гидрофторид (Фтороводород), CHBr3 Трибромметан (Бромоформ), C10H8 Нафталин, C8H10 Этилбензол, C5H5N Пиридин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H10O3 2,2-Оксидиэтанол (Диэтиленгликоль), C3H5CLO Хлорметил (Эпихлоргидрин), RSH Метантиолы (Меркаптаны), Ni Никель (и его соединения), C2F3HCl2 1,1,1-трифтор-2.2-дихлорэтан (Фреон 123), CH2Cl2 Дихлорметан (Метилен хлористый), Гептановая фракция (Нефрас), C6H14O Гексанол
Количество контролируемых компонентов (одним прибором): 4
Маркировка взрывозащиты: 1ExdIIC5TGbX

Цена (без учета НДС): По запросу руб.

Технические характеристики

Описание

Стационарный взрывозащищенный газоанализатор ГАНК-4ФEx предназначен для одновременного измерения 4-х вредных веществ в атмосфере анализируемого пространства, может применяться во взрывоопасных зонах.

Газоанализатор ГАНК-4ФEx внесен в Государственный реестр средств измерений.

Газоанализатор ГАНК-4ФEx представляет собой автоматическое измерительное устройство и состоит из следующих узлов:

  • взрывозащищенного корпуса (с маркировкой взрывозащиты 1Ex d IIC 5T Gb X);
  • первичного преобразователя, который преобразовывает газовую концентрацию в измеряемый электрический сигнал;
  • измерительно-показывающего модуля, обрабатывающего полученный сигнал и сравнивающий его с определенными пороговыми значениями, осуществляющего хранение, обработку и передачу результата, в том числе на ЖК дисплей;
  • химкассеты с реактивной лентой;
  • системы газовых коммуникаций для забора проб и для принудительной подачи анализируемого воздуха с помощью встроенного насоса;
  • кнопок управления газоанализатором;
  • разъёмов RS-485, 4…20 мА.
ГАНК-4ФEx чертеж
  1. Интерфейсный кабель 4-20 мА, RS-485.
  2. Кабель «сухие контакты». Пороги 1, 2.
  3. Кабель питания 220 В. Порог 3.
  4. Дисплей.
  5. Винт крепления крышки (10 штук).
  6. Замок включения/выключения прибора.
  7. Винт заземления.
  8. Штуцер ВЫХОД.
  9. Комплект крепления на стену.
  10. Кнопка «Menu».
  11. Кнопка «Enter».
  12. Табличка с маркировкой.
  13. Защитное стекло.
  14. Резервный кабель (опционально) RS-485.
ГАНК-4ФEx чертеж
  1. Место пломбировки.
  2. Модификация газоанализатора.
  3. Световая индикация.
  4. Гнездо предохранителя, 3 А.
  5. Откидная панель с дисплеем.
  6. Химкассета.

Прибор оснащен двухстрочным дисплеем, с режимами основного и дополнительного экрана. На основной экран выводится информация о текущем и среднем значении концентрации вредного вещества, значение ПДК и химическая формула измеряемого вещества.

На дополнительный – контролируемое вещество, текущее и среднее значение концентрации контролируемого вещества, текущее время, изменяющиеся значения мгновенной оптической плотности потемнения химленты в реальном времени, значение оптической плотности потемнения химленты за предыдущие 20 секунд.

Значения массовых концентраций анализируемых веществ выводятся на дисплей в мг/мЗ и %об., также есть возможность вывода в ppm.

Работа газоанализатора ГАНК-4ФEx возможна при установленном 1 ПОРОГЕ срабатывания реле «сухие контакты», либо при 2 ПОРОГАХ. Изготовитель устанавливает порог срабатывания сигнализации для воздуха рабочей зоны 1 ПДКр.з., опционально возможна установка других порогов срабатывания, но не более двух.

Технические характеристики газоанализатора ГАНК-4ФEx

Маркировка взрывозащиты

1Ех d IIC5TGbX

Степень защиты оболочки корпуса

IP54

Степень защиты оболочки входного фланца

IP54

Условия эксплуатации газоанализатора:

  • температура окружающего воздуха без применения термостата

+5…+50°С

  • относительная влажность окружающего воздуха при температуре +35°С

80%

  • атмосферное давление

от 86,0 до 106,7 кПа

Список измеряемых веществ

Диапазоны измерения вредных веществ:

  • в атмосферном воздухе (А)

от 0,5 ПДКс.с.* до 0,5 ПДКр.з.**

  • в воздухе рабочей зоны (Р)

от 0,5 ПДКр.з. до 20 ПДКр.з.

  • в атмосферном воздухе и в воздухе рабочей зоны (АР)

от 0,5 ПДКс.с. до 0,5 ПДКр.з.

Пределы основной относительной погрешности измерений

±20%

Пределы допускаемой дополнительной погрешности, обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности

0,2

Время прогрева газоанализатора после включения, не более

15 мин

Продолжительность отбора пробы с использованием встроенных датчиков, не более

20 с

Продолжительность отбора пробы с использованием сменных химкассет, не более

30 с

Потребляемая мощность, не более

8 ВА

Время зарядки аккумулятора, не более

5 ч

Расход анализируемого воздуха на входе газоанализатора

(0,5 ±0,1) л/мин

Объем памяти, не менее

999 записей

Зарядка аккумулятора от сети переменного тока

220 В, 50 Гц

Напряжение питания от встроенного аккумулятора

12 В

Подвод анализируемого воздуха

встроенный насос

Масса, не более

13 кг

Средний срок службы, не менее

8 лет

Межповерочный интервал

1 год

Гарантия

1 год

ПДКс.с* - предельно допустимая среднесуточная концентрация вредных веществ, в мг/м³
ПДКр.з.** - предельно допустимая концентрация вредных веществ в воздухе рабочей зоны, в мг/м³

Стандартный комплект поставки
  • Газоанализатор ГАНК-4Ф Ех.
  • Ключ включения/выключения газоанализатора, 2 шт.
  • Шестигранный ключ для крепежных винтов.
  • Крепежный комплект на стену.
  • Кабель питания 220 В.
  • Кабель «сухие контакты».
  • Интерфейсный кабель 4-20 мА, RS-485.
  • Предохранитель, З.А.
  • Химкассета.
  • Смазка силиконовая/кисть для нанесения смазки.
  • Эксплуатационная документация* (паспорт, руководство по эксплуатации, методика поверки).

*Один экземпляр на партию газоанализаторов, отправляемых в один адрес.

Дополнительная комплектация, опции
